89. Система кольорового телебачення ntsc і pal (спрощенні схеми та спосіб кодування)

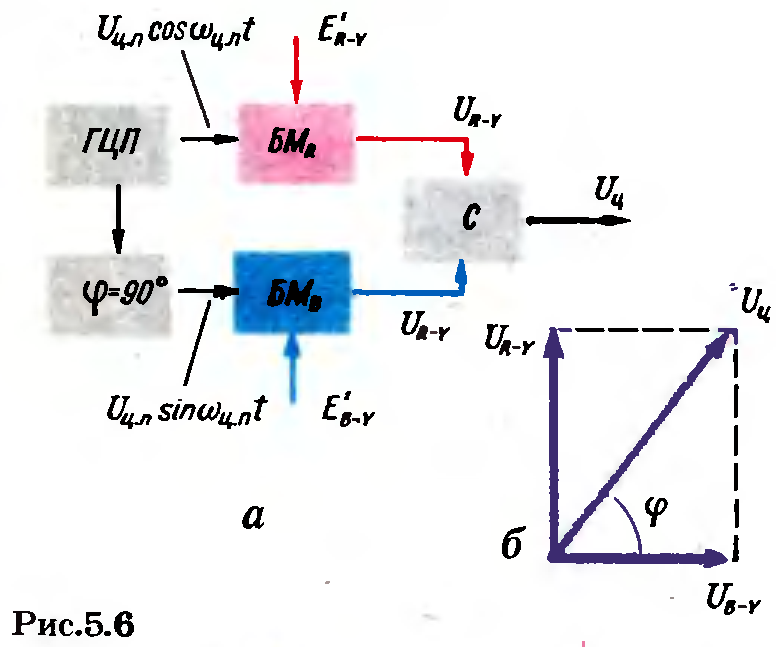

Система NTSC (від початкових букв англійських слів National Television System Committee — Національний комітет з телевізійних систем). У системі NTSC сигнал U Ц . утворюється методом амплітудної балансної модуляції два що піднесуть коливань з однаковими частотами f 0 = 3,579545 Мгц відеосигналами E'' RD = 0,877 E R—Y і E'' BD = 0,493 E B—Y (або відеосигналами E'' I = 0,7355 E'' R—Y — 0,2684 E'' B—Y і E'' Q = 0,4776e'' R—Y + 0,4133 E'' B—Y ). При цьому модульовані коливання, що піднесуть, зрушені по фазі відносно один одного на 90° (знаходяться в квадратурі). Сума цих коливань на виході КУ дає сигнал U Ц , в спектрі якого завдяки балансній модуляції відсутні коливання частоти, що піднесе (присутні лише бічні смуги). Сигнал U Ц модульований по амплітуді і фазі (подібна модуляція називається квадратурною), причому амплітуда визначається насиченістю передаваного кольору, а фаза — колірним тоном. Для детектування сигналу U Ц в приймачі використовуються 2 синхронних детектора, на яких подають сигнал U ЦС і коливання частоти, що піднесе, від місцевого генератора, керованого по фазі і частоті сигналами колірної синхронізації U ЦС . Останній передається в повному телевізійному сигналі у вигляді колірних спалахів (пакетів), що розміщуються на задньому уступі рядкового імпульсу, що гасить. Достоїнства системи NTSC: висока перешкодостійкість, відносна простота кодування і декодування, висока колірна чіткість і ін., основний недолік — велика чутливість сигналу U ЦС до амплітудно-частотних і фазових спотворень.

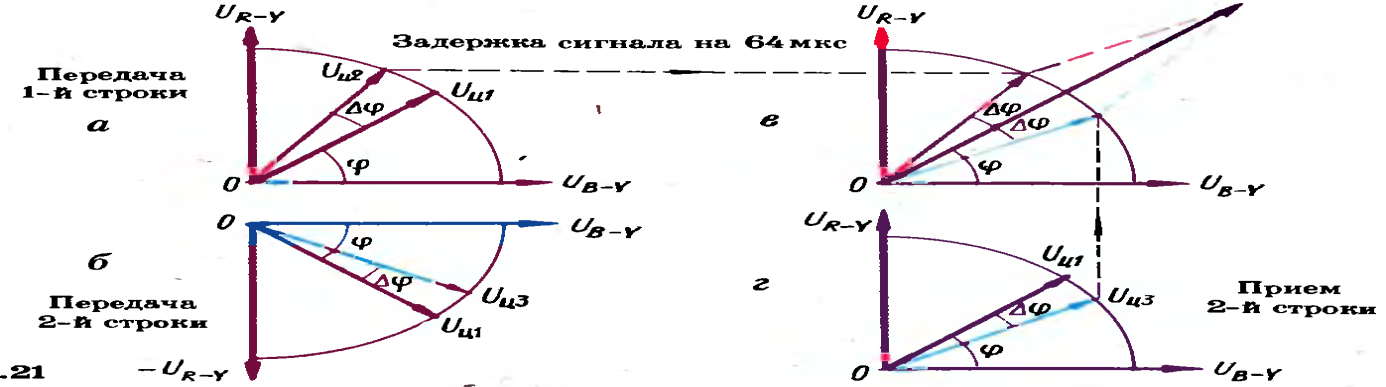

Система PAL (від початкових букв англ.(англійський) слів Phase Alternation Line — зміна фази по рядкам). Подібна до системи NTSC; основна відмінність полягає в тому, що в PAL коливання частоти, що піднесе, що модулюються сигналом E'' R—Y , змінюють фазу від рядка до рядка на 180°. У приймачі для розділення сигналу колірності на квадратурні складові застосовується УЛЗ на 64 мксек і електронному комутаторі. Система PAL малочутлива до фазових спотворень, що є основною її гідністю в порівнянні з системою NTSC

90

Спутниковое телевидение — это вещание, которое происходит полностью в цифровом формате. Главное преимущество спутникового телевидения заключается в четкости изображения, а также отсутстви помех и шипения. Если вы правильно расположили антенну и у вас есть сигнал, то он всегда будет качественным. Основной принцип работы спутникового телевидения заключается в том, что высокочастотный сигнал излучается по направлению к телевизионному спутнику, который постоянно вращается над экватором и всегда находится в одной точке относительно Земли.

Сигнал, который передается на Землю позволяет покрыть очень большую площадь. Спутниковая тарелка это своего рода приемное оборудование, после приема сигнала, конвертор понижает частоту сигнала, который был принят. От конвертора цифровой сигнал передается ресиверу, последний этот сигнал раскодирует и передает затем к телевизору. Другими словами, спутниковая тарелка — это антенна, на ней находится специальная приемная головка, которая благодаря кабелю соединяется с тюнером, который уже потом преобразовывает сигнал так, чтобы он мог восприниматься обычным телевизором.

В спутниковом телевещании используют аналоговые, цифро-аналоговые и цифровые системы. К традиционным аналоговым системам относят NTSC, PAL и SECAM. А к современным цифровым стандартам, которые имеют качество изображения и звук значительно выше, чем в аналоговых системах, относятся MPEG, PALplus и MAC.

О собенностью приема спутникового телевидения является то, что сигнал идет непосредственно из самого космоса, в то время как сигнал от обычного телевидения передается от телебашни, а при подключении кабельного телевидения сигнал будет передаваться через кабель, подключенный к вашему телевизору. Спутниковую антенну можно устанавливать в любом удобном месте в вашем доме. Единственное, необходимо учесть тот факт, что спутники расположены над экватором, поэтому антенна в любом случае должна быть направлена на юг. Еще немаловажным моментом являются деревья и дома, которые расположены возле вашего дома и могут закрыть антенну. Главное помнить, что, выбрав определенный спутник, направление к нему должно быть всегда открыто.

Прежде чем подключаться к спутниковому телевидению, необходимо определиться, какие каналы вы хотите просматривать и на каком языке. Также немаловажным аспектом является и сам телевизор. Если ваш телевизор «желает лучшего», то никакое цифровое телевидение тут не поможет. Также нужно решить, сколько телевизоров необходимо будет подключить к антенне. Хотите ли вы самостоятельно установить спутниковую тарелку и настроить телеканалы, или же воспользуетесь услугами специалиста. При самостоятельном подключении и настройке необходимо помнить, что вам понадобятся специальные инструменты и крепеж. При этом необходимо четко знать все нюансы относительно установки тарелки и правильной настройки каналов, выбора спутника и т.д.

Т акже важно помнить, что при подключении спутникового телевидения к одному ресиверу можно будет подключить только один телевизор, если вы желаете просматривать различные спутниковые каналы, независимо один от другого. Если подключить несколько телевизоров к одному ресиверу, то они все будут вещать одинаковые каналы. Относительно конверторов нужно сказать, что каждый из них может быть настроен на определенный спутник (а чем больше спутников, тем больше каналов вам будет доступно).

На сегодняшний день существует два варианта подключения спутникового телевидения: пакет бесплатных каналов и платные, закодированные каналы. Так, бесплатные каналы или FTA-каналы доступны для просмотра абсолютно без каких-либо абонентских плат и карточек. Также подключая бесплатные каналы можно немного сэкономить на ресивере (приемнике); сегодня ресивер для открытых каналов стоит дешевле. Платные же каналы все закодированы (например Nagravision, Irdeto, Viaccess и т.д. ) и чтобы их просматривать, необходимо приобрести абонемент или карточку. При этом, конечно, понадобится более дорогой приемник.

С тоимость ресивера может зависеть от фирмы производителя и их дополнительный возможностей. Одни ресиверы могут открывать несколько кодировок, а другие только одну; более того, есть приемники, работающие с дополнительным модулем (модули позволяют просматривать определенное количество кодировок). Можно купить ресивер со встроенным модулем. Существуют такие модули, которые дают возможность просмотреть более пяти кодировок сразу, а это уже будет значительно дешевле, чем покупать отдельный модуль для каждой новой кодировки. В последнее время появились и получили огромное распространение ресиверы с жестким диском. А это означает, что у нас появилась возможность записать необходимые спутниковые передачи как на видеомагнитофон. Но стоят такие ресиверы несколько дороже обычных. Объем памяти на жестком диске ресивера как правило составляет 20 Gb и более.

Ч тобы у вас была возможность просматривать закодированные каналы, понадобится карта доступа. Еще один путь для просмотра закрытых каналов это приобретение ресиверов со встроенным эмулятором кодировок. Только для его обновления необходимо регулярно вводить действующие ключи (вводятся они с пульта). Хотя в последнее время на рынке появились модули и ресиверы, способные автоматически обновлять ключи.

Но не все так просто, как может показаться на первый взгляд. Даже при подключении спутникового телевидения могут возникнуть проблемы, связанные с непогодой. Для некоторых антенн снег или дождь могут стать серьезной помехой и значительно ослабить сигнал. Как следствие, приемные устройства начинают работать в условиях шумов. Поэтому такие нюансы необходимо рассматривать заранее и приобретать антенны большего диаметра или установить малошумящий более чувствительный конвертор.

Спутниковые антенны бывают стальные, либо изготавливаются из алюминия. Алюминиевые антенны покупателям обойдутся дороже. Качество изображения и количество принимаемых каналов напрямую зависит от диаметра антенны. К примеру, если необходимо обеспечить прием каналов НТВ Плюс, то достаточно антенны, диаметр которой равен 60 см., а вот для приема зарубежных каналов со спутника Hot Bird понадобится тарелка с диаметром 90 см.; а чтобы обеспечить стопроцентное качесво изображения лучше установить тарелку с диаметром 1,1 метр.

Спутниковые тарелки бывают двух видов: стационарные (которые не вращаются) и поворотные (полярные). Также различают тарелки офсетные (конвертор устанавливается на одном нижнем креплении) и прямофокусные (с тремя креплениями). Самой распространенной является поворотная спутниковая антенна, которая позволяет принимать самое большее количество спутников. Только приобретая такую антенну, нужно будет дополнительно купить поворотник (актуатор) и позиционер (то устройство, которое будет управлять актуатором).

Можно приобрести ресивер, в который уже встроен позиционер. Позиционеры тоже бывают разные. Дисек-позиционер может управлять автоматически поворотом тарелки во время переключения канала. И, так называемый, ручной позиционер, к которому прилагается пульт для изменения позиции тарелки вручную. Может быть вариант, когда пульт не предусмотрен. Тогда вращать тарелку необходимо нажатием кнопок на самом позиционере. Благодаря мультифиду и/или позиционеру систему можно еще подключать к спутниковому Интернету. Мультифид — это приспособление, при помощи которого можно закрепить два конвертора на одной тарелке.

Г оворя о спутниковом телевидении, необходимо упомянуть о таком важном понятии как HDTV. Итак, что такое HDTV? Это телевидение высокой четкости, которое предполагает разрешение 1920 на 1080 точек (в Европе) и 1280 на 720 точек (в США). Если сравнивать такое разрешение с обычным телевидением, в котором оно составляет 720 на 576 точек, то можно сказать, что четкость изображения HDTV практически в пять раз выше!

Стандарт HDTV имеет формат 16:9, который был принят в 1996 году в США. HDTV это наивысшая точка развития телевизионных технологий на сегодняшний день. Это такое изображение, каким вы видите его в кинотеатре — широкоформатное. Это позволяет видеть картинку именно такой, какой она выходит с телевизионной станции. Это всегда яркие цвета, высокое качество изображения и звука, всегда читаемый текст.

Если вы решили подключить спутниковое телевидение с изображением HDTV, тогда рекомендуется приобретать телевизор, который будет поддерживать этот стандарт. Также многие специалисты рекомендуют, чтобы в вашем телевизоре было два входа: HDMI или HDMI и DVI (они оба должны иметь поддержку протокола HDCP). HDMI представляет собой цифровой способ соединения и источника картинки, и источника телевизора.

Благодаря использованию HDMI вещатель может быть уверен в том, что пользователь не будет записывать передаваемую в данный момент программу, если он этого не пожелал. А пользователь в свою очередь получит уверенность в том, что не потеряет качество картинки во время переноса информации от ресивера (источника сигнала) к телевизору. При использовании HDMI вообще отсутствует искажение, которое может возникать при традиционных схемах аналогового соединения. Учитывая то, что HDMI несет и звук и видео, значительно упрощается соединение.

Практически все HD вещатели используют многоканальное звуковое сопровождение, такое как Dolby Digital. И менно Dolby Digital даст вам реалистичные ощущения, которые при четкой картинке создадут эффект присутствия. Можно приобрести AV-ресивер, который сочетает в себе многоканальный усилитель мощности звука и декодер Dolby Digital.

С егодня в Украине существует новый телевизионный сервис MYtv. Этот сервис спутникового базирования не только дополняет, но и значительно превосходит все существующие уже устаревшие сервисы, такие как кабельное телевидение. MYtv предоставляет всем украинцам возможность ощутить всю прелесть цифрового телевидения, которое основано на технологиях и услугах, включающие 1-й в Восточной и Центральной Европе интегрированный HD DVR. Достаточно динамичная платформа MYtv предлагает огромный выбор каналов для частных лиц и организаций, предоставляет доступ к платному телевидению высокого качества.

Помимо существующих стандартных услуг, которые предоставляются многими операторами спутникового вещания, MYtv предлагает своим пользователям некоторые возможности, которые до этого были недоступны. С помощью специального оборудования MYtv зрители смогут полностью управлять своим телевидением. Возможность записывать программы в то время когда хозяев нет дома, возможность записи программ на жесткий диск. Появится функция прокрутки передачи на 45 минут, поэтому, опоздав на пол часа можно смело смотреть любую трансляцию с начала.

Оператор предлагает своим клиентам удобную электронную программу передач; можно заказать и просмотреть последние новинки кино. Пользователь будет иметь возможность создавать списки любимых телепередач. Появится возможность просматривать состояние своего лицевого счета на экране телевизора. Оператор обещает, что каждый пользователь будет иметь возможность самостоятельно выбирать пакет каналов для просмотра.

Оценивая все возможности и преимущества спутникового телевидения, можно с уверенностью сказать, что в ближайшие несколько лет необходимость в эфирном и кабельном телевидении полностью пропадет. С каждым годом для пользователей становится доступно все больше функций и возможностей для управления телевидением из дома, при этом достаточно всего лишь установить необходимое оборудование. Последнее, кстати говоря, тоже постоянно совершенствуется и становится доступным для более широких кругов населения.
