Оборудование и реактивы
Кондуктометр.
Ячейка для измерения электропроводности.
Магнитная мешалка.
ЭДТА, 0,1 н. раствор.
Ацетатная буферная смесь, раствор с рН = 5.
Мерная колба, 100 мл.
Мерный цилиндр, 20 мл.
Химический стакан, 150 мл.
Бюретка для титрования.
Описание определения
Аликвотную часть анализируемого раствора (50,00 мл) переносят в химический стакан. Туда же помещают ячейку для измерения электропроводности так, чтобы электроды ее были полностью закрыты раствором. При необходимости в раствор можно добавить дистиллированную воду. Подключают ячейку к кондуктометру, и при постоянном перемешивании титруют раствор комплексоном Ш. До первой точки эквивалентности (рис. 6) электропроводность будет повышаться, а затем, после достижения точки эквивалентности начнет падать. В этот момент добавляют еще две-три порции титранта, фиксируя при этом электропроводность. Затем в анализируемый раствор вносят 20 мл ацетатной буферной смеси и продолжают титрование до определения второй точки эквивалентности. По результатам титрования строят кривую титрования и определяют точки эквивалентности.
Нормальную концентрацию (N) ионов Fe3+ определяют по формуле:
,
где N нормальная концентрация; Nk - нормальная концентрация раствора комплексона Ш;
V0 – объем аликвотной части анализируемого раствора, мл;
V1 - эквивалентный объем комплексона Ш в первой точке эквивалентности, мл.
Концентрацию ионов Fe2+ определяют по формуле:
,
где V2 - объем раствора ЭДТА во второй точке эквивалентности, мл.
17. Вольтамперометрия
Вольтамперометрические методы анализа основаны на изучении зависимости силы тока от приложенного к электролитической ячейке внешнего напряжения. По вольтамперограмме можно судить об электродном процессе, протекающем на индикаторном электроде. В случае, если индикаторным электродом является ртутный капающий электрод, кривую зависимости силы тока от внешнего напряжения называют полярограммой.
Характеристиками классической полярограммы являются потенциал полуволны, диффузионный ток и наклон (рис. 9, а).
а) б)

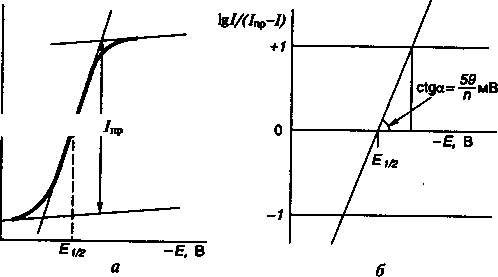

Рис.9. Полярографическая кривая: а) в координатах i – φ (или Е) и б) lgI/(Iпр – I)
На полярограмме можно выделить четыре участка:
АВ - остаточный ток (ток заряжения и ток за счет примесей),
ВС - процесс восстановления, состоит из нескольких стадий:
- диффузия иона к поверхности электрода,
- процесс восстановления (передача ē электродом иону),
- продукты реакции покидают сферу реакции .
Скорость процесса восстановления определяется самой медленной стадией - диффузией иона к электроду.
СД - предельный диффузионный ток,
ДЕ - начало разложения воды,
h - высота волны.
1. Потенциал полуволны, Е½ или φ½ (В), характеризует природу разряжающегося иона, не зависит от концентрации определяемого вещества в растворе, а определяется только составом раствора (фоном).
2. Диффузионный ток, I (мкА). Если при регистрации полярограммы в ячейке присутствует большое количество (0,1 — 1 М) индифферентного электролита и раствор не перемешивают, величина тока, протекающего через ячейку, определяется скоростью диффузии разряжающихся ионов. По мере восстановления ионов их концентрация в приэлектродном слое убывает и наступает такой момент, когда их концентрация вблизи поверхности электрода становится равной нулю. Дальнейшее увеличение тока становится невозможным, при этом электрод оказывается в состоянии концентрационной поляризации. Ток, протекающий в этом случае через электрохимическую ячейку – предельный диффузионный ток или пропорциональная ему высота волны (h, мм) согласно уравнению Ильковича линейно зависят от концентрации разряжающегося иона в растворе:
iдиф = 605∙n∙D1/2∙m2/3∙t1/6∙C,
где iдиф. – предельный диффузионный ток, мкА;
n –число электронов;
D – коэффициент диффузии, см2∙сек–1;
m – масса ртути, вытекающей из капилляра за 1 сек., мг;
t – время образования капли, сек.;
C – концентрация ионов, ммоль.
Все перечисленные величины (кроме С) можно объединить в const (K),
учитывающую условия опыта:
iдиф = K∙ C.
Эта зависимость служит основой количественного полярографического анализа.
3. Наклон полярограммы, (ctg α,мВ). На рис.9 б представлена полярограмма в координатах . Котангенс угла наклона для обратимого процесса равен 59/n мВ (25 ºС).
Сравнение экспериментальной величины котангенса с теоретической при известном числе электронов позволяет оценить обратимость электродного процесса. Если независимым методом доказана обратимость электродного процесса, эта же зависимость позволяет определить число электронов. участвкющих в электродном процессе.
Для количественного анализа используют:
1. Метод калибровочного графика
2. Метод добавок
По первому методу снимают три полярограммы растворов с известной концентрацией С1, С2, С3 и строят калибровочный график в координатах : h (высота волны) – С (концентрация).
По методу добавок - снимают полярограмму анализируемого раствора (Сx) и анализируемого раствора с добавкой (Сx + С0). Определив по двум полярограммам высоту волны h1 и h2, можно рассчитать концентрацию Сx:
h1 = K∙Cx; h2 = K(Сx + С0);
Сx = C0 ∙ ;
Метод полярографии применим для анализа микропримесей, С ~ 10–6 %.
Предварительным концентрированием можно повысить предел обнаружения на один – два порядка.
Разновидностью классической полярографии является дифференциальная полярография. В этом методе полярограмму строят в координатах di/dφ – φ. Полярографические кривые имеют максимумы, положение которых на оси абсцисс соответствует потенциалу полуволны, а высота – концентрации определяемых элементов(рис.10).

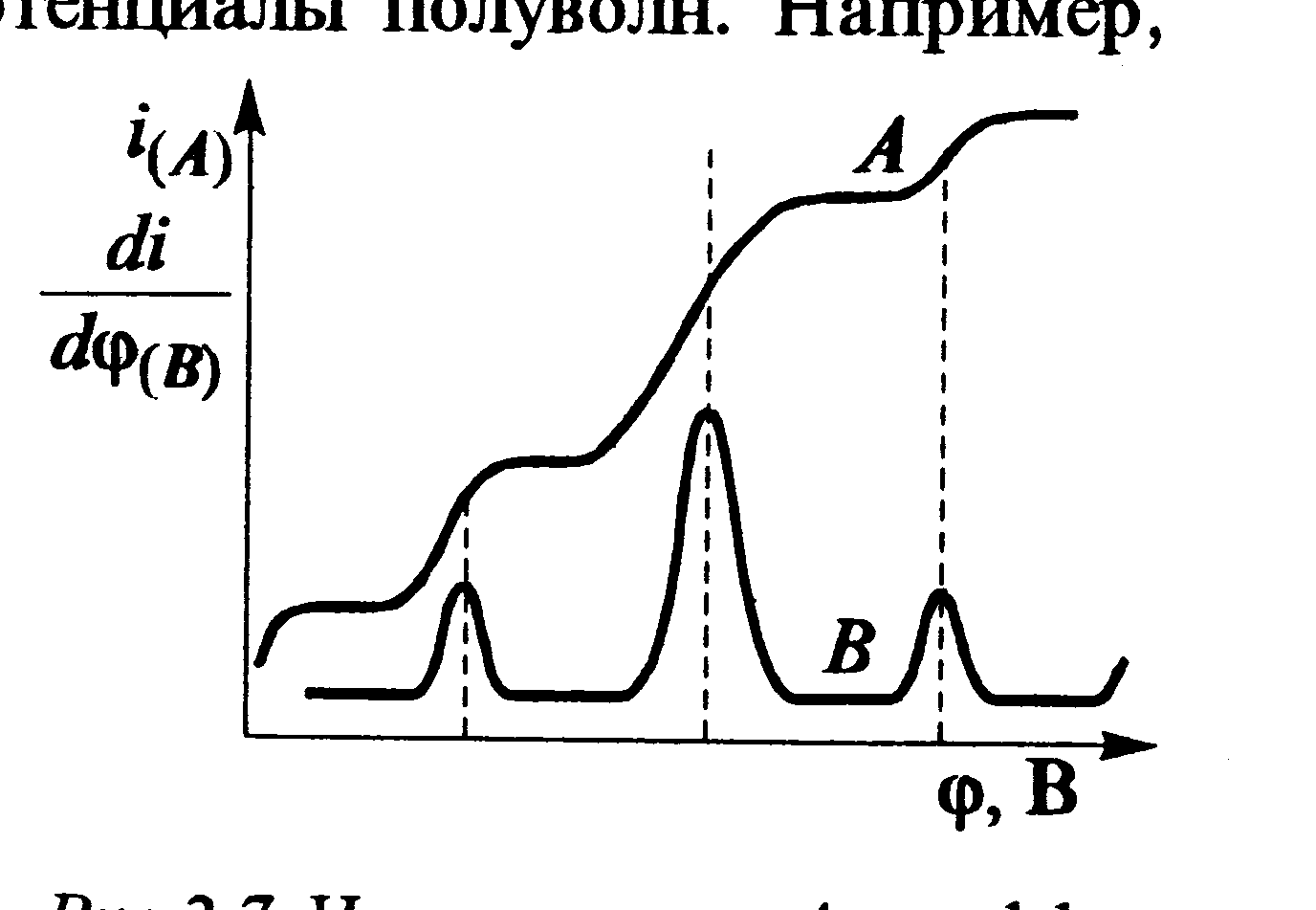

Рис.10. Интегральная (А) и дифференциальная (В) полярограммы.
Метод дифференциальной полярографии обладает более высоким разрешением и позволяет в некоторых случаях анализировать смеси веществ, имеющие близкие потенциалы полуволн.
Чувствительность классической полярографии часто оказывается недостаточной при анализе особо чистых веществ. Поэтому в настоящее время созданы полярографические методы, позволяющие повысить чувствительность определения. Так за счет повышения скорости развертки потенциала в осциллографической полярографии удалось достичь чувствительности 10–6моль/л, в импульсной полярографии – 5·10–7 моль/л, а в квадратноволновой переменнотоковой – 5·10–8 моль/л.
