Форма записи результатов наблюдений
№ образца |
Содержание примесей, С, % |
Почернение |
|
Линии примеси |
Линии сравнения |
||
|
|
|
|
По данным фотометрирования строят градуировочные графики в координатах S-lgC. Масштабы их должны быть одинаковыми, чтобы S =0,1 и lgC=0,1 соответствовали 5 или 10 см на милиметровой бумаге.

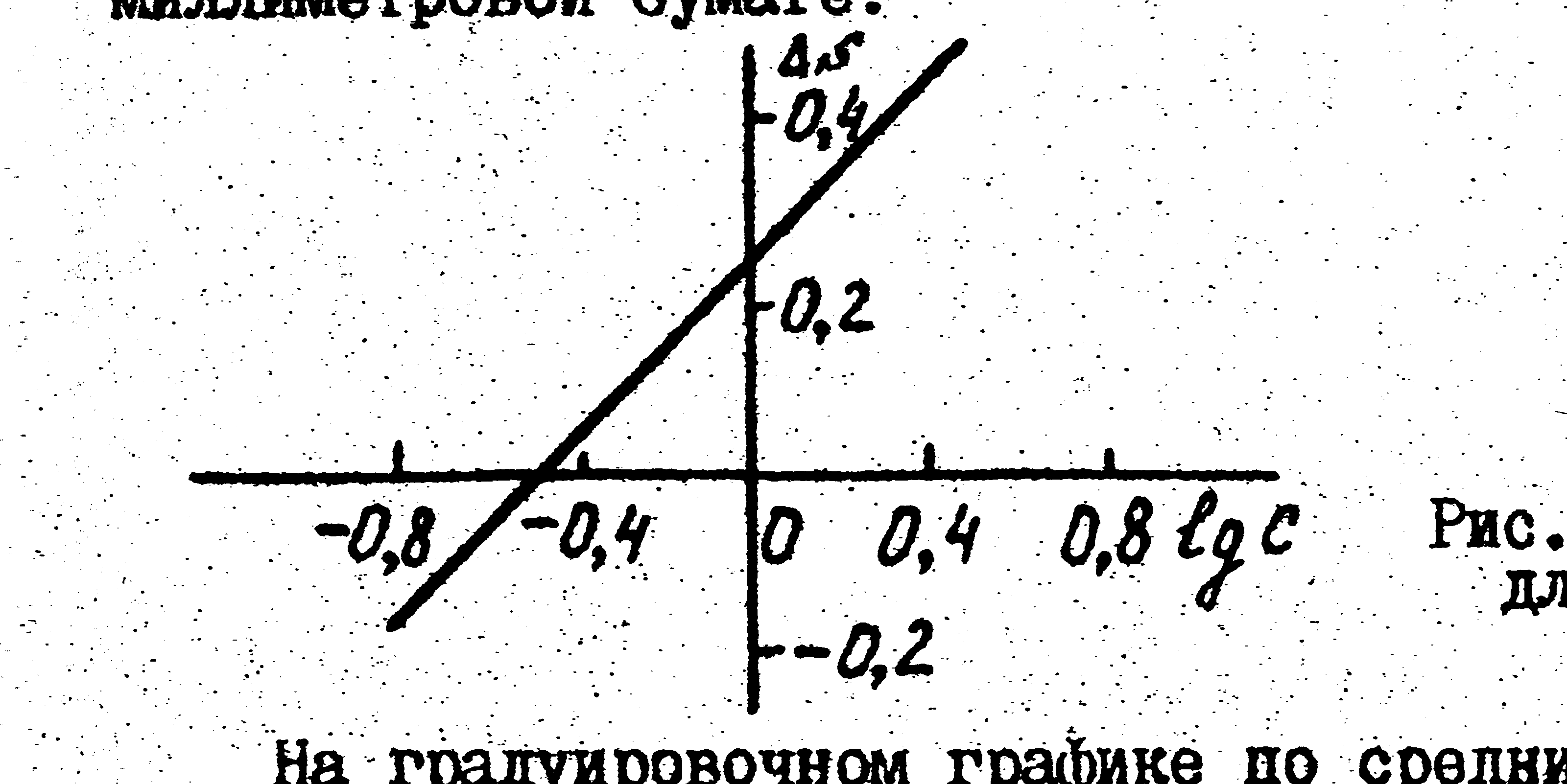

Рис. 7. Калибровочный график для определения марганца
На калибровочном графике по средним значениям S для спектров определяемого образца находят значение логарифмов концентрации, а по ним – содержание определяемого элемента. На рис. 7 приведен график для определения марганца.
В отчете должны быть представлены:
Результаты измерений по форме табл. 13.2;
Калибровочные графики для определяемых примесей;
Ответы по содержанию примесей в исследуемых образцах.
Приложение
1. 27-й комплект эталонов для спектрального анализа кремния в сплавах
№ образца |
% кремния |
Линия примеси |
Линия сравнения |
271 |
1,36 |
кремний |
Железо |
272 |
0,89 |
2506,9 |
2507,9 |
273 |
Задача |
2516,12 |
2518,1 |
274 |
0,36 |
|
|
2. 51-й комплект эталонов для спектрального анализа кремния, алюминия в сплавах
№ образца |
% кремния |
% титана |
% алюминия |
511 |
5,81 |
0,06 |
0,05 |
512 |
4,46 |
0,08 |
0,064 |
512 |
3,52 |
0,28 |
0,15 |
514 |
Задача |
|
|
Длины волн, Å, аналитических пар линий (дуговой режим ДГ-2)
Линия примеси |
Линия сравнения |
||
Кремний |
2506,9 |
Железо |
2507,9 |
То же |
2435,16 |
То же |
2413,31 |
Алюминий |
3082,16 |
То же |
3068,18 |
Титан |
3186,45 |
То же |
3178,02 |
3. 57-й комплект эталонов для спектрального анализа кремния, хрома, марганца, ванадия, вольфрама, никеля в сплавах
№ образца |
Процентное содержание |
|||||
кремний |
хром |
марганец |
ванадий |
вольфрам |
никель |
|
571 |
0,82 |
13,97 |
0,13 |
0,126 |
1,1 |
1,06 |
572 |
0,68 |
12,45 |
0,37 |
0,27 |
1,54 |
1,46 |
573 |
Задача |
|||||
574 |
0,14 |
8,89 |
0,86 |
0,65 |
2,37 |
2,61 |
Длины волн, Å, аналитических пар линий (дуговой режим ДГ-2)
Линия примеси |
Линия сравнения |
||
Кремний |
2506,9 |
Железо |
2507,9 |
Хром |
2860,91 |
То же |
2845,59 |
Марганец |
2949,2 |
То же |
2926,58 |
Ванадий |
3110,71 |
То же |
3113,63 |
Никель |
3472,54 |
То же |
3471,3 |
4. 57-й комплект эталонов для спектрального определения кремния и
марганца в сплавах
№ образца |
Процентное содержание |
|
Кремний |
Марганец |
|
571 |
1,02 |
1,05 |
572 |
0,62 |
0,58 |
573 |
0,38 |
0,36 |
574 |
Задача |
Длины волн, Å, аналитических пар линий (дуговой режим ДГ-2)
Линия примеси |
Линия сравнения |
||
Кремний |
2506,9 |
Железо |
2507,9 |
Марганец |
2939,3 |
То же |
2926,58 |
Лабораторная работа № 25
Определение примесей различных металлов в теллуриде кадмия
методом добавок
Оборудование и реактивы
Спектрограф ИСП-30.
Микрофотометр МФ – 2.
Источник постоянного тока (ДГ-2 с выпрямлением трехфазного тока, диодами ПВКЛ-100, U=220 В, J=20 А).
Станок для заточки графитовых электродов.
Фотопластинки СП-П чувствительностью 16 ед. по ГОСТу.
Эталоны, первый из которых содержит 0,0008%, второй – 0,004%, третий – 0,008% примесей определяемых элементов с 10%-ной добавкой NaCl.
Описание определения
Анализируемую пробу теллурида кадмия в порошкообразном состоянии делят на три равные части. Затем по 25% от веса части образца добавляют: к первой части – чистый уголь, ко второй – добавку первого эталона, к третьей- добавку второго эталона. Каждую пробу переносят в агатовую ступку, смачивают спиртом и тщательно перемешивают. Таким образом, величины введенных добавок по отношению к пробе составляют 0,000; 0,0002; 0,001%.
Содержание NaCl в каждой смеси составит после разбавления примерно
2 %. Пробу набивают в кратер угольных электродов диаметром 4 мм и высотой 6 мм.
Анализ проводят в дуге постоянного тока. Сила тока дуги J = 12-14 А, щель 0,01мм. Проба – анод, катод – угольный электрод, заточенный на усеченный конус; промежуток между электродами – 2мм. Он поддерживается постоянным до полного выгорания пробы. Съемку ведут на ИСП-30 в области 250-430 нм через трехступенчатый ослабитель на фотопластинке типа П.
Условия обработки фотопластинок стандартные. Время полного выгорания пробы составляет примерно 50 с. порядок съемки представлен в табл.13.3.
Таблица 13.3.
