4. Виды гибких, производственных систем. Гибкий производственный модуль как основа гпс. Различают следующие виды гпс

1. Гибкая автоматизированная линия (ГАЛ)

2. гибкий автоматизированный участок (ГАУ)

3. Гибкий автоматизированный цех (ГАЦ)

Есть также Г.П.М. представляет собой законченное и независимое соглашения оборудования, они позволяют легко составлял изменять структуру цеха, устанавливая дополнительные модули при необходимости выпуска но продукции. Если модуль содержит ПР - промышленный робот, то его называют РТК - роботизированным технологическим комплексом.

5. База условий и расчетов системы Техно Про

Здесь хранятся все логические условия выбора альтернативных операций, переходов, подбора оснащения для расчета геометрических характеристик, режимов резания, норм времени. Условия создаются с использованием стандартных операторов, спец математических функций, спец функций созданных для проектирования ТП (Сум Пар)

Практически с помощью базы условий и расчетов обеспечивается возможность обучения Техно Про проектирование ТП

Билет №25

1. Оформление чертежа штампованной поковки и литой заготовки, и тт к ним.

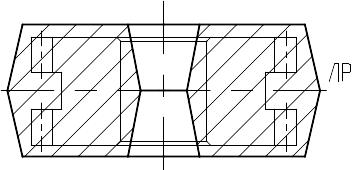

Чертеж штампованной заготовки, так же как и кованой, составляется по чертежу готовой детали. Чертеж штамповки разрабатывается согласно ГОСТу 7505 - 89 в такой последовательности: отрабатывают технологичность конструкции штамповки; выбирают штамповочное оборудование; определяют плоскость разъема штампа; назначают припуски, напуски и допуски; устанавливают штамповочные уклоны; строят линию разъема штампа; назначают радиусы закруглений; конструируют перемычки под прошивку отверстия и наметки; оформляют чертеж горячей штамповки.

Чертеж отливки составляют по чертежу готовой детали, внешний контур отливки должен представлять собой очертание прямоугольных контуров с плавными переходами. Конструкция отливки должна обеспечивать минимальное количество разъемов модели. Припуски, допуски на литье, масса отливки по ГОСТ 26645-85.

2. Контрольно измерительные приспособления.

При выборе средств измерения, формы измерительных наконечников следует иметь в виду, что погрешности средств измерения, вызываемые контактными деформациями в месте соприкосновения измерительного наконечника с объектом контроля не должна превышать 0.1 допускаемой погрешности измерения.

3. Статистический анализ точности обработки деталей. Погрешности. Законы и кривые распределения.

Имеются погрешности обработки деталей. Некоторые из них носят случайный характер, другие – закономерный. Вторые называют систематическими, первые – случайными. Систематические м.б. постоянными или переменными. Случайные погрешности возникаю в результате действия различных факторов, не связанных между собой зависимостью (неоднородность и различная твердость материала, разная величина припусков и т.д.). В основе изучения процессов, носящих случайный характер, используют методы, основанные на теории вероятности, когда число обрабатываемых деталей достаточно велико. Площадь под кривой распределения в масштабе дает значение числа случаев совершения события. Общее число случаев лежит в диапазоне ±3σ. В этот диапазон укладываются 90.7% всех случаев. Чем кривая более сжата, тем более стабильно идет процесс. Практически кривые могут иметь несколько форм: кривые треугольных форм (закон Симпсона); кривые равновероятности; асимметричные при действии нескольких факторов (со сдвигом в право или в лево); кривые распределения по нормальному закону (Гаусса). Метод точечных диаграмм: при этом кривые не отображают ход процесса во времени. При этом методе разбивают детали на группы по диапазонам точности.
