- •Навигация и лоция
- •Часть I Курс лекций
1.2 Точки и линии на земной поверхности
Для нужд навигации, чтобы ориентироваться на местности, издаются навигационные карты. Положение точки (судна, ориентира) на этой карте определяется географическими координатами.
В географической системе координат параллели и меридианы являются координатными линиями. Положение любой точки определяется пересечением соответствующих координатных линий.
В качестве начала системы используют экватор и нулевой меридиан. В 1884 году решением Международной меридианной конференции (Вашингтон) в качестве нулевого меридиана установлен меридиан, проходящий через Гринвичскую (близь Лондона) обсерваторию. Он получил название нулевого или гринвичского меридиана.
В морской навигации для ориентации наблюдателя на Земной поверхности введены следующие понятия:
Земная ось. Земной осью называют воображаемую линию, вокруг которой происходит суточное вращение Земли. Земная ось протыкает сфероид в двух точках, называемыхгеографическими полюсами.
Северный полюс - это точка, откуда вращение Земли усматривается против часовой стрелки и обозначается РN.
Южный полюс - это антипод северного полюса и обозначается РS. Такие географические полюса называют ещеистинными.
При пересечении сфероида плоскостями, перпендикулярными оси вращения, на его поверхности образуются малые круги, называемые параллелями. Если такая плоскость проходит через цент Земли, то ее след на поверхности сфероида образует большой круг, называемыйэкватором.
Следы от пересечения земного сфероида плоскостями, проходящими через ось вращения Земли, называют географическим меридианами или истинными меридианами.
Меридиан, проходящий через точку наблюдения, называется истинным меридианом наблюдателя.

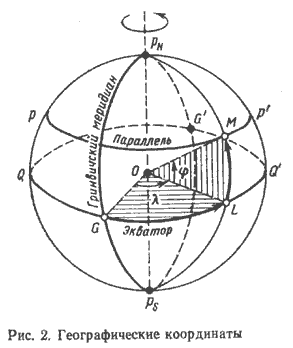

Географической широтой ()некоторой точки М на поверхности земного сфероида называется угол между плоскостью экватора и нормалью к поверхности сфероида в этой точке. Применение нормали или отвесной линии для определения широты дает представление не только о геометрических, но и физических принципах. Широта также, измеряется дугой меридиана от экватора до параллели точки. На параллели широтабудет постоянной
= Const.
Плоскость экватора делит Землю на два полушария – северное и южное. Счет географических широт ведется от экватора в сторону полюсов PN (к северу (N)) и PS(к югу (S)) и изменяется от 0до 90(экв=0,0.N,S=90,0). В алгебраических расчетах они имеют соответствующие знаки (+) северная и (-) южная широта. При расчетах не следует опускать знака, во избежание ошибок.
Г
4 3 PS
М
Е
6
