12.1. Поворот вокруг оси
В двумерном пространстве команда Rotate (Повернуть) производит поворот объекта вокруг указанной точки, при этом направление поворота определяется текущей пользовательской системой координат.
При использовании этой команды применительно к трехмерным объектам производится их поворот относительно оси, проходящей через заданную точку и перпендикулярной плоскости XY текущей системы координат. Ось поворота может определяться следующими способами: указанием двух точек, объекта, одной из осей координат (X, Y, Z), текущего направления взгляда.
Команда
Rotate3D
(Повернуть-3М) поворачивает объекты
относительно произвольно направленной
оси. Вызывается из падающего меню Modify
(Редактировать)
3D
Operation
(3М операции)
Rotate3D
(Повернуть-3М) или вводом в командную
строку слова Rotate3D
с клавиатуры.
Опции команды:
Object (Объект) – поворот вокруг выбранного объекта. Такими объектами могут быть отрезок, окружность, дуга или сегмент двумерной полилинии;
Last (Последняя) – поворот вокруг оси, использовавшейся в предыдущей команде поворота;
View (Вид) – поворот вокруг оси, выровненной вдоль направления вида текущего видового экрана и проходящей через заданною точку, то есть ось перпендикулярна плоскости экрана;
Xaxis (X ось), Yaxis (Y ось), Zaxis (Z ось) – поворот вокруг оси, выровненной вдоль направления соответственно осей X, Y, Z и проходящей через заданную точку;
2point (2 точки) – поворот вокруг оси, проходящей через две заданные точки;
Reference (Относительно) – используется для задания относительного угла поворота.
Для определения положительного направления вращения следует ориентировать большой палец правой руки в положительном направлении оси и согнуть остальные пальцы. Положительное направление вращения будет совпадать с направлением, указываемым согнутыми пальцами. Если ось задается двумя точками, то вторая точка указывает положительное направление оси.

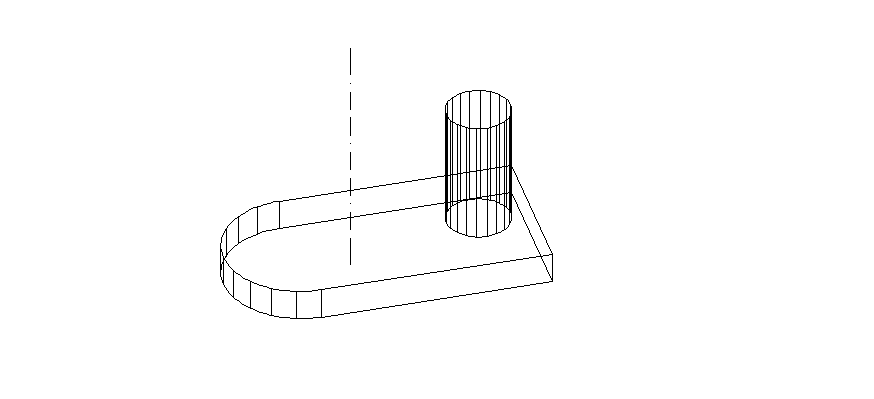

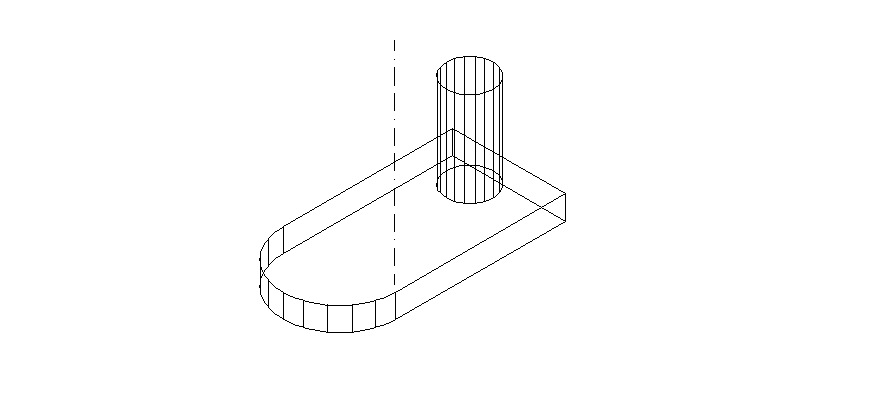

Выполнить упражнение № 115.
Повернуть тело вокруг оси № 115 | |
Rotate3D
Падающее
меню
Modify
Current positive angle: ANGDIR=counterclockwise ANGBASE=0 Select objects: выбрать объект, который нужно повернуть Select objects: Enter Specify first point on axis or define axis by [Object/Last/View/Xaxis/Yaxis/Zaxis/2points]: указать верхнюю точку на оси (начало оси) Specify second point on axis: указать нижнюю точку на оси (направление «+» оси) Specify rotation angle or [Reference]: 30 угол положительный, так как положительное направление оси вниз, а положительный угол определяется по правилу правой руки. | |
|
|
12.2. Зеркальное отображение относительно плоскости (плоскостная симметрия)
Команда
Mirror3D
(Повернуть-3М) позволяет создать зеркальную
копию объектов относительно произвольно
расположенной плоскости. Вызывается
из падающего меню Modify
(Редактировать)
3D
Operation
(3М операции)
Mirror3D
(Повернуть-3М) или вводом в командную
строку слова Mirror3D
с клавиатуры.
Опции команды:
Object (Объект) – отображение относительно выбранного плоского объекта. Такими объектами могут быть отрезок, окружность, дуга или сегмент двумерной полилинии;
Last (Последняя) – отображение относительно плоскости, использовавшейся в предыдущей команде поворота;
Zaxis (Z ось) – отображение относительно плоскости, заданной двумя точками, первая из которых лежит на плоскости, а вторая определяет вектор нормали к этой плоскости;
View (Вид) – отображение относительно плоскости, выровненной с плоскостью видового экрана, то есть параллельной плоскости экрана;
XY (XY), YZ (YZ), ZX (ZX) – отображение относительно плоскости, параллельной плоскости соответственно XY, YZ или ZX текущей системы координат и проходящей через заданную точку;
3point (3 точки) – отображение относительно плоскости, проходящей через три заданные точки.

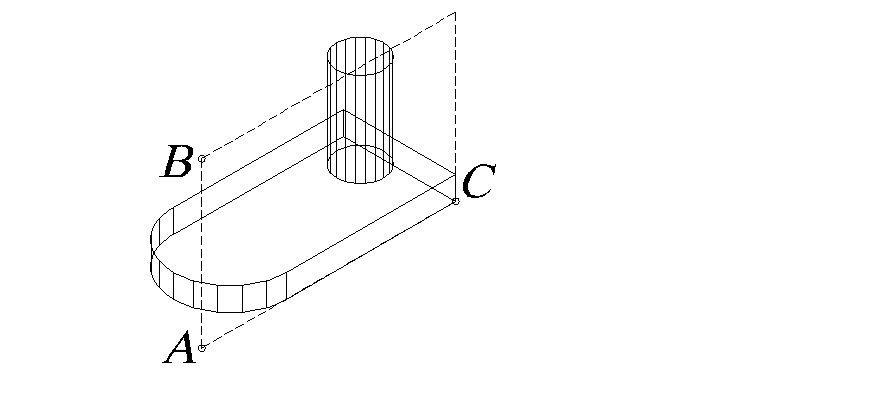

Выполнить упражнение № 116.
Построить плоскостную симметрию объекта № 116 | |
Mirror3D
Падающее
меню
Modify
Select objects: выбрать объект Select objects: Enter Specify first point of mirror plane (3 points) or [Object/Last/Zaxis/View/XY/YZ/ZX/3points] <3points>: указать точку А Specify second point on mirror plane: указать точку В Specify third point on mirror plane: указать точку С Delete source objects? [Yes/No] <N>: не удалять исходный объект, если нужно удалить, то выбрать <Y>. | |
|
|
