6.2. Задание направления взгляда с помощью диалогового окна
Команда
DDVPOINT
(Диалоговое окно точки зрения) позволяет
задать направление взгляда при определении
вида и вызывается из падающего меню
View
(Вид)
3D
View
(3М Виды)
DDVPOINT
(Диалоговое окно точки зрения) или вводом
в командную строку слова DDVPOINT
с клавиатуры.
В
Рис. 163.
Кнопка выбора Absolute to WCS устанавливает режим указания направления взгляда относительно мировой системы координат.
Кнопка выбора Relative to UCS устанавливает режим указания направления взгляда относительно текущей системы координат.
Графическое поле позволяет задать направление взгляда при помощи графического курсора.
Поле ввода X axis позволяет задать числовое значение угла в плоскости XY между направлением взгляда и осью X.
Поле ввода XY Plane позволяет задать числовое значение угла между направлением взгляда и плоскостью XY.
Кнопка Set to Plan View задает направление взгляда, перпендикулярное плоскости XY текущей системы координат.
Команда DVIEW (Динамический вид). Установить направление взгляда можно с помощью команды DVIEW (Динамический вид), предназначенной для получения динамических трехмерных и перспективных видов. Эта команда используется также для зуммирования, панорамирования и вращения видов. Кроме того, с её помощью можно удалять с экрана объекты, расположенные перед секущей плоскостью или позади нее, а также скрытые линии – при динамическом просмотре объектов. Команда действует по принципу камеры, направленной в сторону цели. Линия между камерой и целью – это линия взгляда или направление взгляда. Имеется возможность при моделировании изменять фокусное расстояние «объектива» камеры от широкоугольного до телеобъектива. После выполнения команды чертеж полностью регенерируется.
6.3. Установка плана изображения
PLAN (План) – позволяет получить ортогональную проекцию объектов на плоскость XY текущей, мировой или пользовательской систем координат. Пользоваться этой командой в пространстве листа недопустимо.
Команда
PLAN
(План)
Plan
View
(Вид в плане) соответственно пункты
Current
UCS
(Текущая ПСК), World
UCS
(МСК) или Names
UCS
(По имени).
Опции команды:
Current UCS (Текущая ПСК) – создает изображение текущей ПСК в плане на текущем видовом экране. Используется по умолчанию;
UCS (ПСК) – переключает в план предварительно сохраненной ПСК и регенерирует изображение. AutoCAD запрашивает имя требуемой ПСК;
World (Мир) – создает изображение в плане мировой системы координат.
Команда PLAN (План) изменяет направление взгляда и отключает перспективу, но не меняет текущей ПСК. Все координаты, вводимые или отображаемые после запуска этой команды, берутся относительно текущей ПСК.

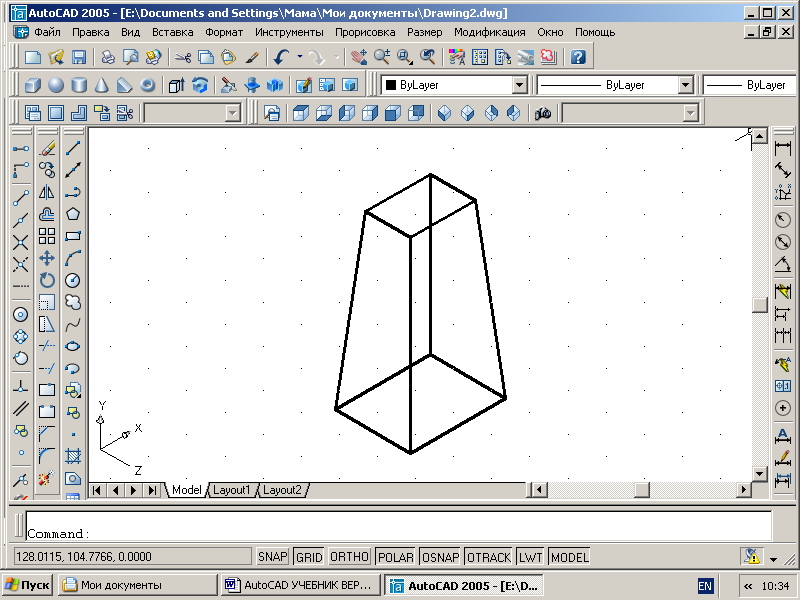

Выполнить упражнения № 93.
Установить вид в плане № 93 | |
Plan Падающее
меню
View Enter an option [Current ucs/Ucs/World] <Current>: _w Regenerating model. | |
|
|
