22. Зумирование

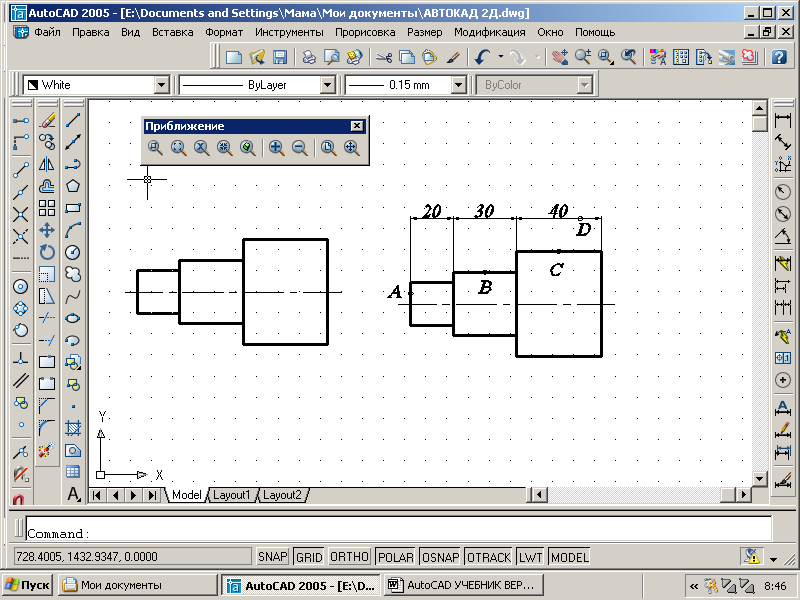

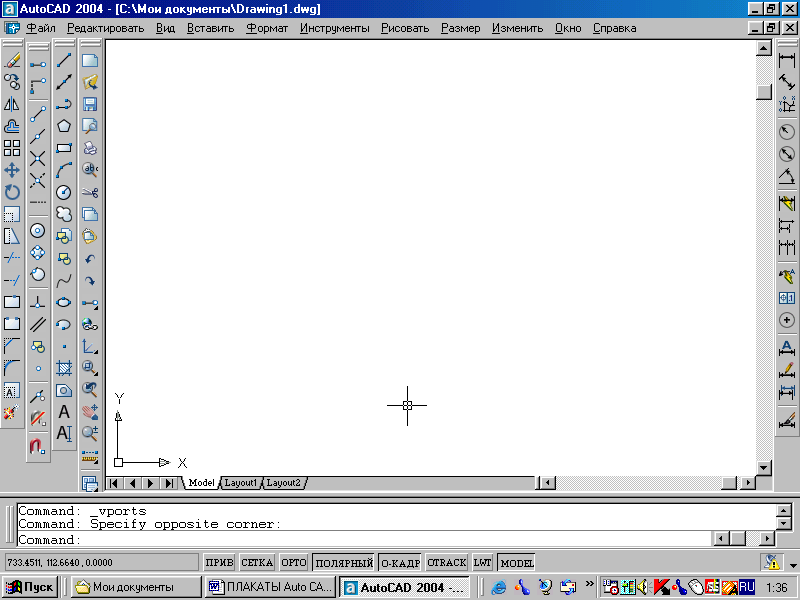

В AutoCAD изменение масштаба выполняется всевозможными модификациями команды ZOOM (Покажи) из панели инструментов Zoom (рис. 155).
Рис. 155.
Выполнение
этой команды производит тот же эффект,
что и настройка объектива с переменным
фокусным расстоянием, который используется
в теле- и кинокамерах. При зуммировании
размеры рисунка остаются прежними,
изменяется лишь размер его части, видимой
в графической области. Команды Zoom
могут вызываться из падающего меню View
(Вид)
ZOOM
(Покажи) стандартной панели инструментов.
Ниже приводится описание каждой команды.
Z
oom Realtime (Зумирование в реальном времени) – увеличение или уменьшение видимого размера объекта на текущем видовом экране;
Z
oom Previous (Показать Предыдущий) – возврат к показу предыдущего вида;
Zoom W
indow (Показать Рамка –указание области отображения с использованием рамки. Для этого следует задать два противоположных угла прямоугольной рамки.;
Z
oom Dinamic – динамическое задание области отображения. Отображает видимую часть чертежа в рамке, представляющего текущий вид. При нажатии клавиши Enter изображение, заключенное в видовом экране, выводится на видовой экран.
Z
oom Scale (Показать масштаб) – задание масштабного коэффициента. Используется, если изображение требуется уменьшить или увеличить на точно заданную величину. При этом необходимо задать коэффициент экранного увеличения.
Zoom Center (Показать центр) – задание области изображения путем ввода точки центра и высоты в единицах рисунка;
Z
oom Object (Показать объект) – задание области отображения путем выбора объекта или группы объектов;
Zoom In (Увеличить) – увеличение изображения;
Zoom
Out (Уменьшить) – уменьшение изображения;
Z
oom All (Показать все) – отображение всей области чертежа или области внутри границ, если заданы границы. Позволяет увидеть на экране весь чертёж;
Zoom
Extents (Показать границы) – отображение области, которая содержит все примитивы чертежа.
23. Панорамирование
P
an Realtime (Панорамирование в реальном времени) – перемещение изображения на текущем видовом экране в режиме реального времени. При перемещении курсора по видовому экрану происходит динамическое перемещение изображения. Для активизации команды можно щелкнуть мышью по кнопке Pan Realtime (Панорамирование в реальном времени) стандартной панели инструментов либо выбрать команду из падающего меню View (Вид)
Pan (Панорамировать)
Real Time (В реальном времени).
Вопросы для самопроверки
Создать шаблон чертежа формата А4 и А3 с основной надписью (рис. 156).
В
Рис. 156.
ыполнить чертёж детали (прил. 1) на формате А3 в масштабе 1:1.По двум заданным изображениям детали (прил. 2) построить проекционный чертеж в трех проекциях. Формат А3, масштаб 1:1. Применить необходимые разрезы и сечения (в соответствии с ГОСТ 2.305 – 68). Нанести размеры. Заполнить основную надпись.
По двум заданным изображениям детали (прил. 3) построить проекционный чертеж в трех проекциях. Формат А3, масштаб 1:1. Применить необходимые разрезы и сечения (в соответствии с ГОСТ 2.305 – 68). Нанести размеры. Заполнить основную надпись.
По двум заданным изображениям детали (прил. 4) построить проекционный чертеж в трех проекциях. Формат А3, масштаб 1:1. Применить необходимые разрезы и сечения (в соответствии с ГОСТ 2.305 – 68). Нанести размеры. Заполнить основную надпись.
