18.12. Разбиение объектов на части

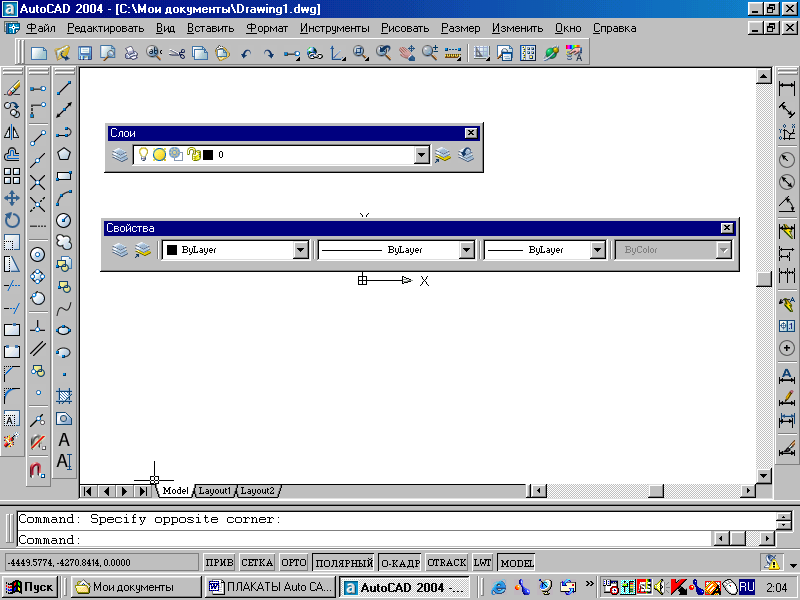

Команда Break (Разорвать) – осуществляет разрыв отрезка, полилинии, дуги, окружности, эллипса, сплайна, прямой. Вызывается из падающего меню Modify (Редактирование)
Break (Разорвать) или щелчком мыши по пиктограмме Break (Разорвать) панели инструментов Modify (Редактирование).
Для разбиения объекта на части можно выбрать объект в первой точке разрыва, а затем указать вторую точку разрыва.
Выполнить упражнение № 67.

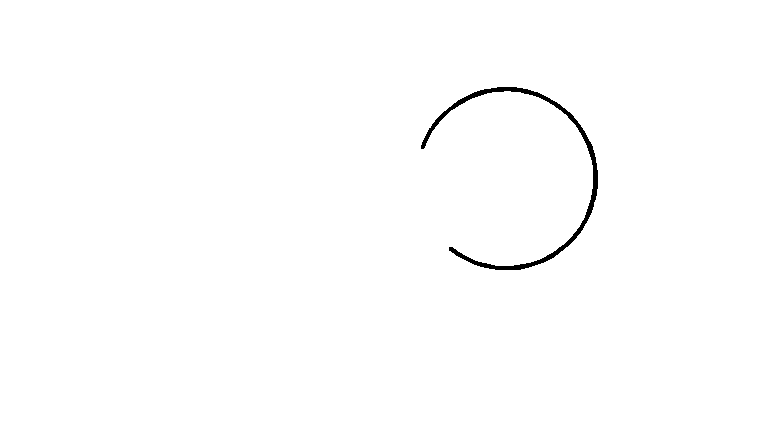

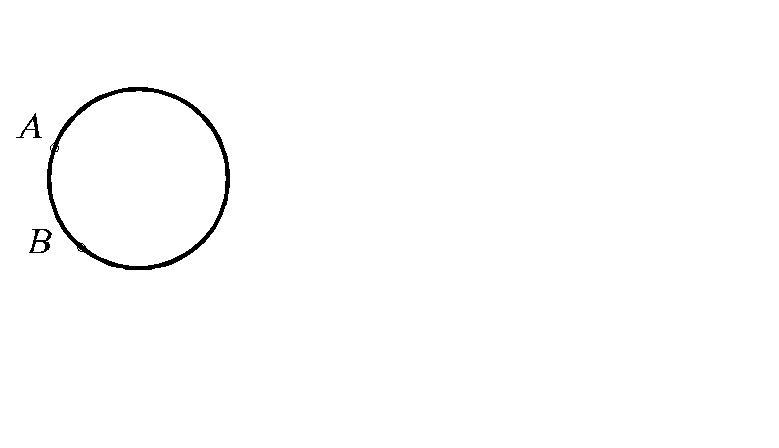

Расчленить и удалить часть окружности № 67 | |
Select object: указать точку разрыва А Specify second break point or [First point]: указать точку разрыва В | |
|
|
18.13. Вычерчивание фасок
Команда Chamfer
(Фаска) – снимает фаску с угла, образованного полилинией, лучами или пересечением двух отрезков. Вызывается из падающего меню Modify (Редактирование)
Chamfer
(Фаска) или щелчком мыши по пиктограмме Chamfer
(Фаска) панели инструментов Modify (Редактирование).
Эта команда может использоваться и для редактирования трехмерных тел. Если создается фаска, она определяется либо двумя катетами, либо одним катетом и углом фаски по отношению к одной из кромок.
Процесс создания фаски состоит из двух шагов. Сначала задаются параметры фаски. Это могут быть либо два катета, либо один катет и угол фаски. После ввода значений AutoCAD завершит команду Chamfer (Фаска). После этого нужно снова запустить эту команду и выбрать два отрезка, представляющие кромки, между которыми создается фаска. AutoCAD создаст фаску, используя полученную на предыдущем этапе информацию.
Выполнить упражнения № 68.

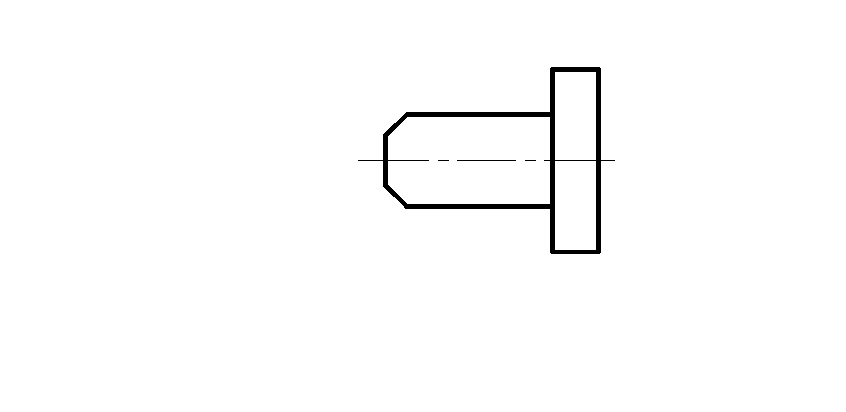

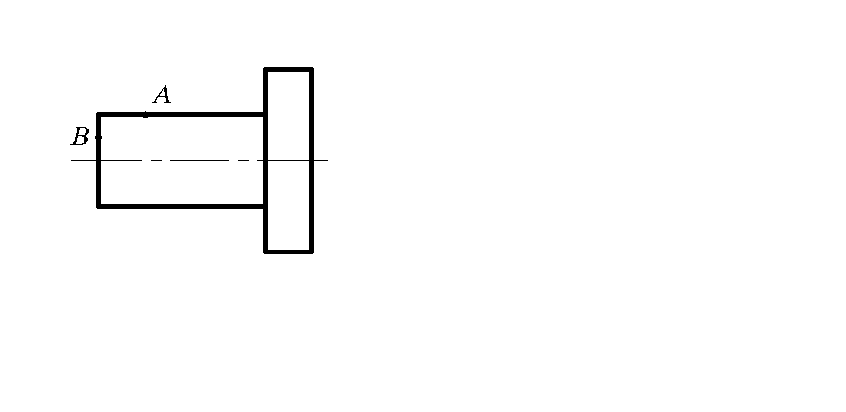

Построить фаски объекта № 68 | |
(TRIM mode) Current chamfer Dist1 = 0.0000, Dist2 = 0.0000 Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]: D режим задания фаски по двум катетам Specify first chamfer distance <0.0000>: 7 длина одного катета Specify second chamfer distance <7.0000>: Enter <по умолчанию> длина второго катета Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]: указать отрезок А Select second line: указать отрезок В Аналогично построить фаску с другой стороны. | |
|
|
Ниже описаны опции команды Chamfer (Фаска).
Select first line (Выберите первую кромку). Указать первую из двух кромок. В плоских чертежах ею является линия, а в трехмерных моделях – ребро тела. После этого последует приглашение выбрать вторую кромку.
Polyline (Полилиния). При выборе этой опции, которая доступна только в том случае, если выбранным объектом является полилиния, на всех углах между последовательными сегментами будет вычерчена линия фаски. Построенные вдоль полилинии фаски становятся её новыми сегментами, даже если их длина равна нулю. Пример нанесения фасок на полилинию будет представлен ниже.
Distance (Катет). Эта опция используется для формирования фаски по значениям длин двух катетов. В этом случае задается сначала длина одного катета, а затем другого.
Angle (Угол). Позволяет задать длину одного катета и угла скоса между фаской и линией кромки.
Trim (Обрезать). Позволяет задать режим обработки двух объектов, то есть разрешает обрезать ненужные линии или нет, до снятия фаски. Если нужно обрезать, то первая линия отсекает на величину первого расстояния, вторая – на величину второго. Если расстояние равно 0, то происходит подгонка в одну точку. По умолчанию соединяемые фаской объекты обрезаются.
Method (Метод) – позволяет выбрать один из методов задания размеров фасок: либо двумя расстояниями, либо расстоянием и углом.
Выполнить упражнения № 69.

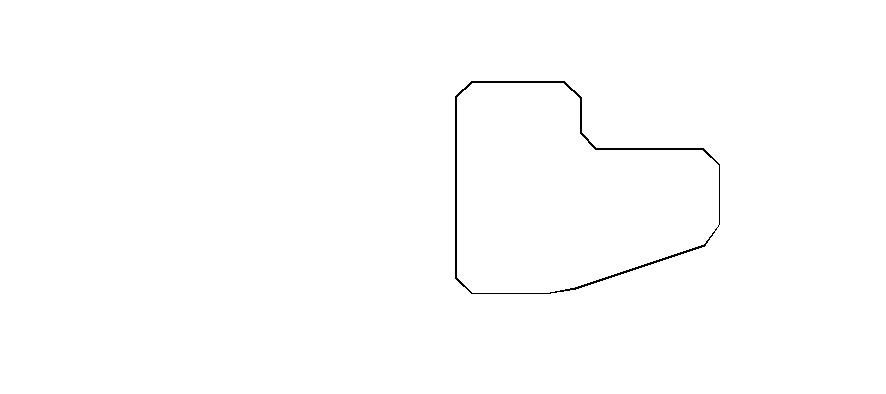

Вычертить фаски на углах сегментов полилинии № 69 | |
(TRIM mode) Current chamfer Dist1 = 5.0000, Dist2 = 5.0000 Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]: P режим полилинии Select 2D polyline: указать на полилинию в любой точке (например, в точке А) 7 lines were chamfered | |
|
|
