18.8. Масштабирование объектов
К

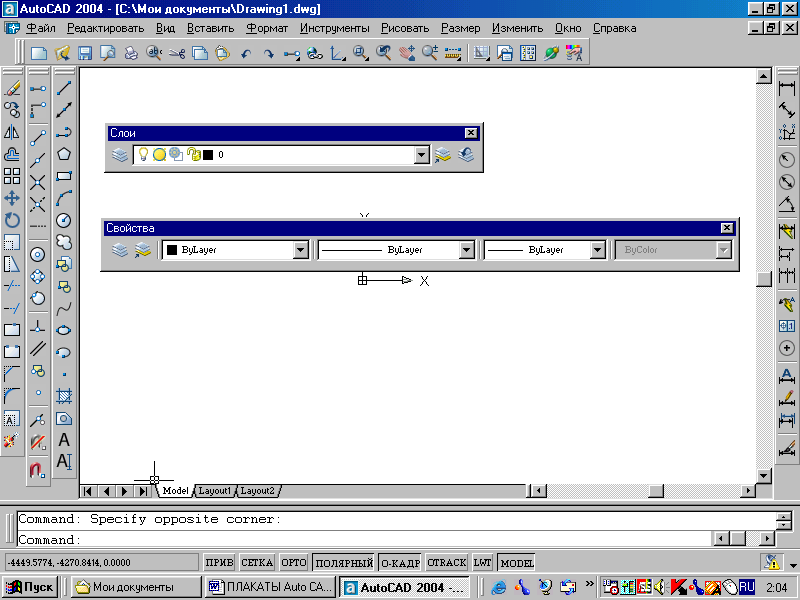

омандаScale (Масштаб) – пропорционально изменяет размеры объекта относительно заданной точки, умножая их на заданный коэффициент масштаба, вызывается из падающего меню Modify (Редактирование)
Scale (Масштаб) или щелчком мыши по пиктограмме Scale (Масштаб) панели инструментов Modify (Редактирование).
При масштабировании объектов масштабные коэффициенты по осям x и y одинаковы. Таким образом, можно делать объект больше или меньше, но нельзя изменять соотношение его размеров по этим осям. Масштабирование выполняется путем указания базовой точки и новой длины объекта, из которой выводится масштабный коэффициент для текущих единиц, или путем явного ввода коэффициента. Кроме того, коэффициент может определяться путем указания текущей длины и новой длины объекта.
Опция Reference (Опорный отрезок) используется для определения коэффициента масштабирования с применением существующих объектов.
Одна из наиболее эффективных возможностей использования Reference (Опорный отрезок) – изменение масштаба всего рисунка. Если окажется, что выбранные единицы рисунка не соответствуют заданным требованиям, то для выбора всех объектов на рисунке (например, рамкой) можно сначала воспользоваться командой Scale (Масштаб), затем использовать опцию Reference (Опорный отрезок), указать два конца объекта, требуемая длина которого известна, и ввести эту длину. В результате масштаб всех объектов на рисунке пропорционально изменится соответствующим образом. Для автоматического определения исходной длины нужно указать на объекте с помощью объектной привязки две точки.
При использовании команды Scale (Масштаб) базовая точка не меняет своего положения при изменении размеров объекта.
Выполнить упражнения № 62, 63.
Масштабировать объект № 62 | |
Select objects: выбрать заданный объект Select objects: Enter Specify base point: указать базовую точку А Specify scale factor or [Reference]: 2 коэффициент | |
|
|

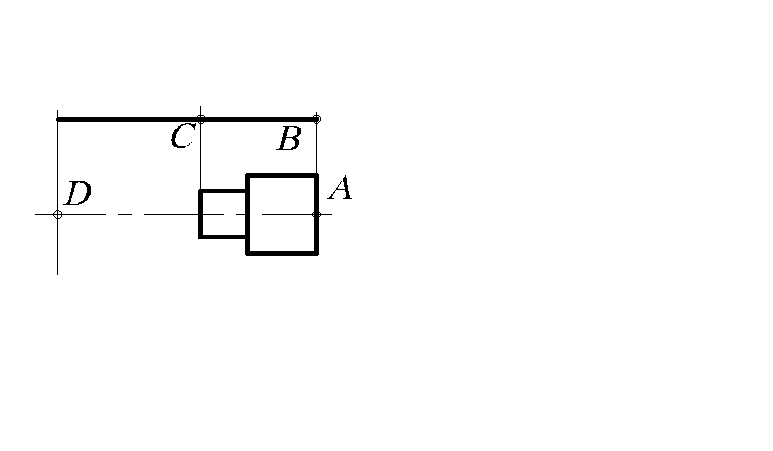

Масштабировать объект со ссылкой на заданную длину № 63 | |
Select objects: выбрать заданный объект любым способом Select objects: Enter Specify base point: указать базовую точку А Specify scale factor or [Reference]: R ссылка Specify reference length <1>: указать точку В Specify second point: указать точку С Specify new length: указать точку D | |
|
|
18.9. Растягивание объектов
Команда Stretch (Растянуть) – обеспечивает растягивание или сжатие объекта, не разрывая его, за счёт перемещения отдельных его частей, вызывается из падающего меню Modify (Редактирование)
Stretch (Растянуть) или щелчком мыши по пиктограмме Stretch (Растянуть) панели инструментов Modify (Редактирование).
После запуска команды необходимо выбрать объекты. Выбор объектов осуществляется секущей рамкой, которая получается при движении курсора справа налево. При выполнении команды все объекты, которые попали внутрь секущей рамки, переносятся на одно и то же расстояние, а те, которые не попали, остаются на месте.
Под действие команды Stretch (Растянуть) попадают следующие типы объектов: отрезки, полилинии, дуги, лучи, сплайны, эллиптические дуги, размеры. Объекты – круг, текст, блок – растягивать нельзя.
Выполнить упражнение № 64.
Растянуть объект со смещением вправо № 64 | |
Stretch
Падающее
меню
Modify
Select objects to stretch by crossing-window or crossing-polygon... S (растягивая её справа налево), указать точку А Specify opposite corner: указать точку В Select objects: Enter Specify base point or displacement: указать точку С (применяя об. привязку к центру) Specify second point of displacement or <use first point as displacement>: указать точку D | |
|
|
