12.3.2. Прямоугольник
К
омандаRectangle
(Прямоугольник) – построение прямоугольника
– вызывается из падающего меню Draw
(Рисовать)
Rectangle
(Прямоугольник) или щелчком мыши по
пиктограмме Rectangle
(Прямоугольник) панели инструментов
Draw
(Рисовать). Прямоугольник строится по
двум любым диагональным точкам.
Выполнить упражнение № 14.
|

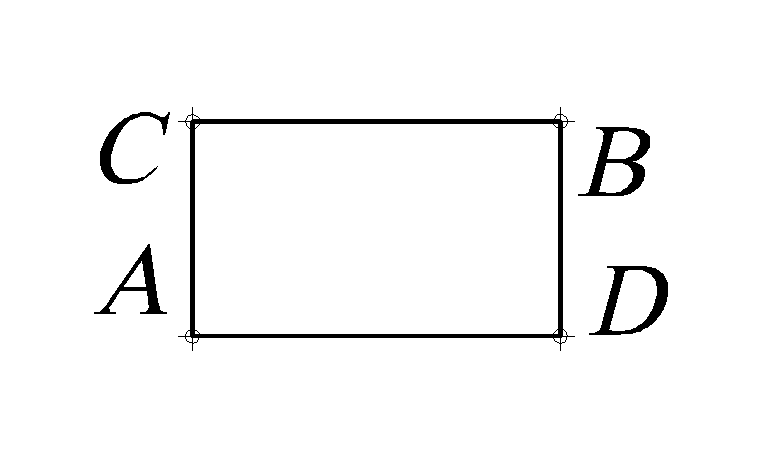

Построить прямоугольник № 14 |
|
Specify first corner point or Chamfer/Elevation/Fillet/Thickness/Width: указать точку А (или точку С) Specify other corner point: указать точку B (или точку D) |
|
|
Rectangle

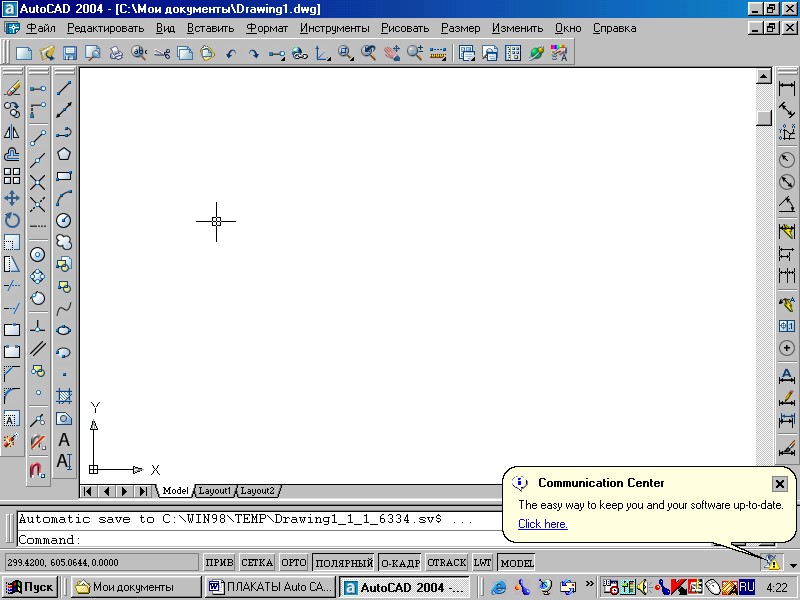

Падающее меню Draw
Rectangle
Опции команды Rectangle (Прямоугольник):
Chamfer (Фаска) используется, если необходимо вычертить прямоугольник с заранее определёнными фасками;
Fillet (Сопряжение) используется, если необходимо вычертить прямоугольник с заранее определённым радиусом сопряжения углов;
Width (Толщина) используется, если необходимо вычертить прямоугольник с заранее определённой толщиной линии.
Во всех случаях система предлагает параметры по умолчанию, которые проставлены в скобках <…>.
Выполнить упражнения № 15, 16.
|
Построить прямоугольник с фасками № 15 |
|
Specify first corner point or Chamfer/Elevation/Fillet/Thickness/Width: с задать фаски Specify first chamfer distance for rectangles <0.0000>: 5 первый размер фаски Specify second chamfer distance for rectangles <0.0000>: 5 второй размер фаски Specify first corner point or Chamfer/Elevation/Fillet/Thickness/Width: указать точку А Specify other corner point: указать точку B |
|
|
Rectangle
Падающее
меню
Draw
Rectangle
|
Построить прямоугольник с сопряжением углов № 16 |
|
Specify first corner point or Chamfer/Elevation/Fillet/Thickness/Width: f задать радиус сопряжения Specify fillet radius for rectangles <0.0000>: 5 размер радиуса сопряжения Specify first corner point or Chamfer/Elevation/Fillet/Thickness/Width: указать точку А Specify other corner point: указать точку B |
|
|
Rectangle
Падающее
меню
Draw
Rectangle
Замечания:
Команда Rectangle (Прямоугольник) формирует полилинию, поэтому прямоугольник можно рассматривать как единый объект.
Параметр Width используется, если необходимо вычертить прямоугольник с заранее определённой толщиной линии. Если задать значение толщины, равное нулю, то линия вычерчивается с толщиной, установленной для текущего слоя.
Использование параметров Elevation, Thickness, Width позволяет создать трёхмерный объект (параллелепипед с прямоугольником в основании).
