12.2.2. Прямая и луч
В AutoCAD допускается построение линий, не имеющих конца в одном или в обоих направлениях. Такие линии называются соответственно лучами или прямыми. Их можно использовать в качестве вспомогательных линий при построении объектов, и удобнее строить их в отдельных слоях.

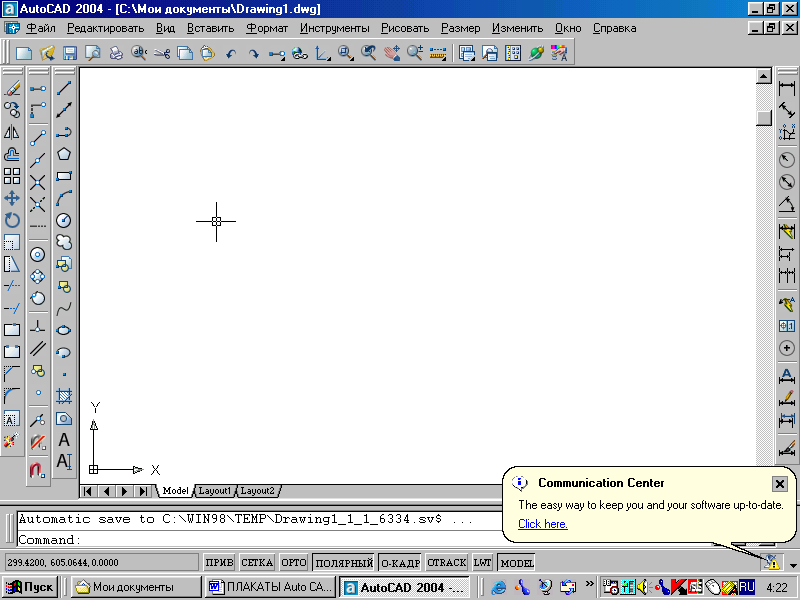

КомандаXLine
(Прямая) – формирование прямой –
вызывается из падающего меню Draw
(Рисовать)
Construction
line
(Конструкционная
прямая) или щелчком мыши по пиктограмме
Construction
line
(Конструкционная
прямая) панели инструментов Draw
(Рисовать).
Команда XLine
(Прямая)
применяется в двумерном и трехмерном
черчении.
Опции команды XLine (Конструкционная прямая):
Hor (Гор) – для построения горизонтальной вспомогательной линии нужно с клавиатуры набрать h \Enter, а затем задать точку любым из способов, через которую должна пройти эта линия;
Ver (Вер) – для построения вертикальной вспомогательной линии нужно с клавиатуры набрать v \Enter, а затем задать точку любым из способов, через которую должна пройти эта линия;
Ang (Угол) – для построения наклонной вспомогательной прямой линии нужно ввести с клавиатуры а \Enter. Далее AutoCAD выведет дополнительные запросы:
Enter angle of xline (0) or Reference \ Задайте угол наклона или…
Specify through point \ Задайте точку, через которую пройдёт линия:
После ответа на эти запросы система строит вспомогательную линию через указанную точку под заданным углом. Задавая следующие точки, можно строить пучок линий, параллельных первой построенной линии. Если в ответ на запрос - Specify through point \ Задайте точку, через которую пройдёт линия:…- нажать клавишу Enter, то это действие приведёт к завершению работы с командой.
Bisect (Биссект) –эта опция позволяет построить биссектрису угла по его вершине и двум точкам, расположенным на сторонах угла;
Offset (Смещение) – по смещению от заданной линии (следует задать величину смещения, выбрать базовую линию и указать, с какой стороны должна проходить прямая).
КомандаRay
(Луч)
– построение луча – вызывается из
падающего меню Draw
(Рисовать)
Ray
(Луч)
или щелчком мыши по пиктограмме Ray
(Луч)
панели инструментов Draw
(Рисовать).
Эта команда применяется при выполнении вспомогательных построений, которые используются как база при вычерчивании контурных линий. В отличие от прямых, бесконечных с обеих сторон, луч не имеет конца только в одном направлении, что позволяет снизить загромождённость рисунка.
Выполнить упражнение № 5.

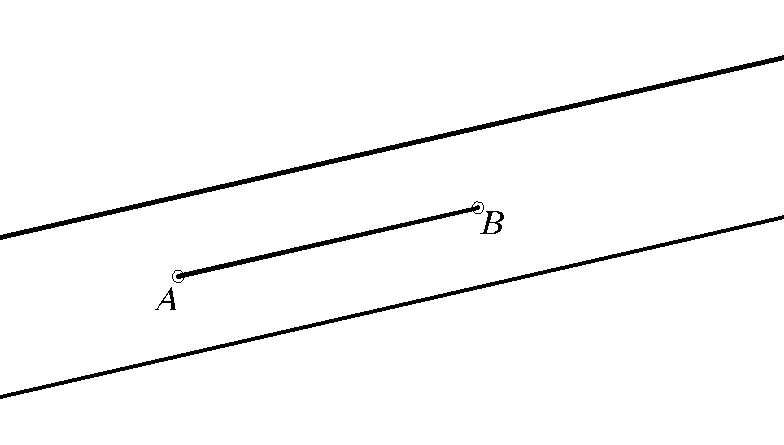

Построить вспомогательную прямую, с величиной смещения 20 от заданного отрезка АВ № 5 |
XLine
Падающее меню Draw
X Specify offset distance or Through < Through>: 20 задать расстояние 20 или <по умолчанию> Select a line object: выбрать линейный объект, указав курсором и щелкнув мышью Specify side to offset: задать сторону смещения, щелкнув выше отрезка АВ Select a line object: выбрать линейный объект, указав курсором и щелкнув мышью Specify side to offset: задать сторону смещения, щелкнув ниже отрезка АВ Select a line object: Enter () |
|
