8. Панель инструментов Object Properties ( Свойства объекта)
Панель
инструментовObject
Properties
(рис.30) облегчает работу со слоями и
типами линий и размещается сверху от
рабочей зоны чертежа.

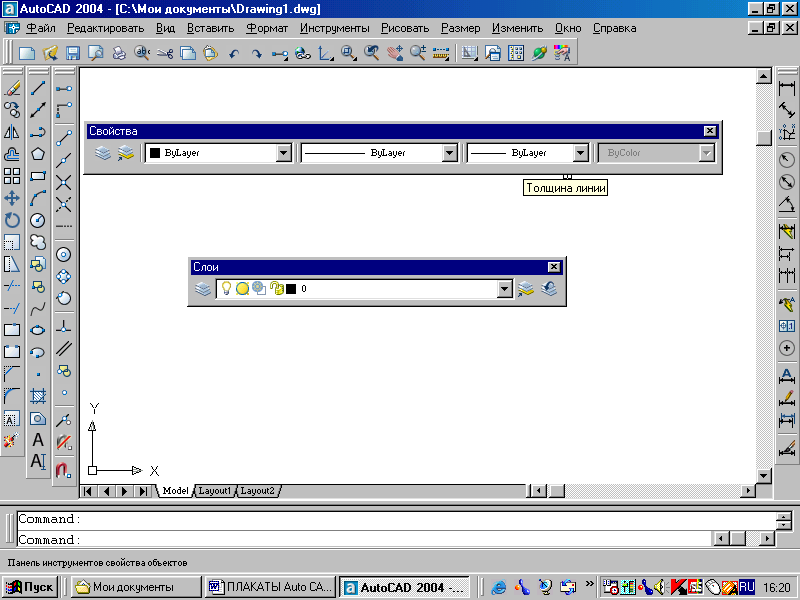

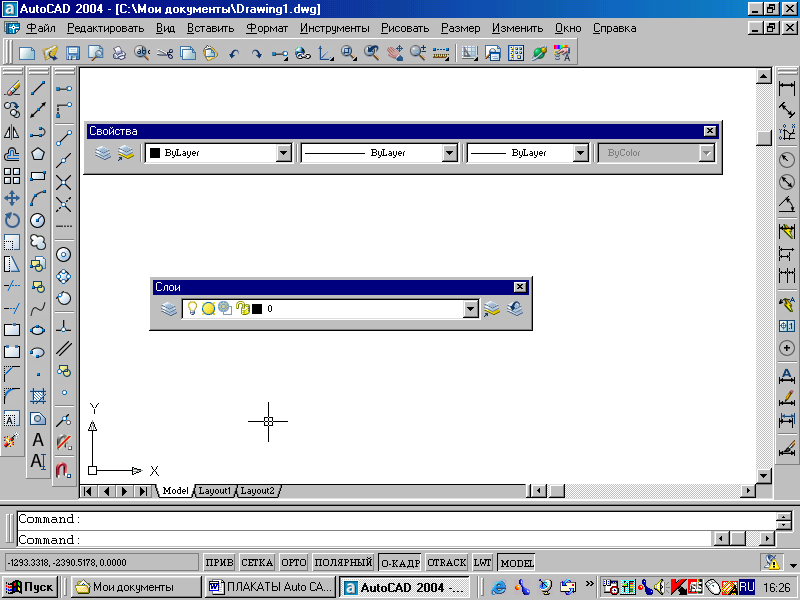

Рис. 30.
Построенные объекты всегда размещаются на определённом слое. Слой – это средство для группировки данных, подобное наложению друг на друга прозрачных калек с фрагментами чертежа («слоёный пирог»). Слои могут быть использованы по умолчанию, а также заданы и именованы пользователем (имя слоя может содержать до 255 символов). Слой может отображаться на экране монитора отдельно или в комбинации с другими слоями, он может быть включён, выключен или заблокирован для редактирования. С каждым слоем связаны определённый цвет, тип и вес (толщина) линии, стиль печати.
L
ayers (Слои) – вызов диалогового окна установки параметров сло
M
ake Object’s Layers Current (Сделать слой объекта текущим) – установка текущего слоя в соответствии со слоем выбранного объекта.
При создании нового рисунка автоматически создаётся слой с именем 0. Слой 0 не может быть удалён или переименован. С помощью кнопки New (Новый) диалогового окна Layer Properties Manager (Диспетчер Свойств Слоя) создается новый слой (рис. 31), в котором можно задать другой цвет объекта, тип линии и вес (толщину) линии. После щелчка мышью по этой кнопке в списке слоёв появляется новый слой с временным именем.

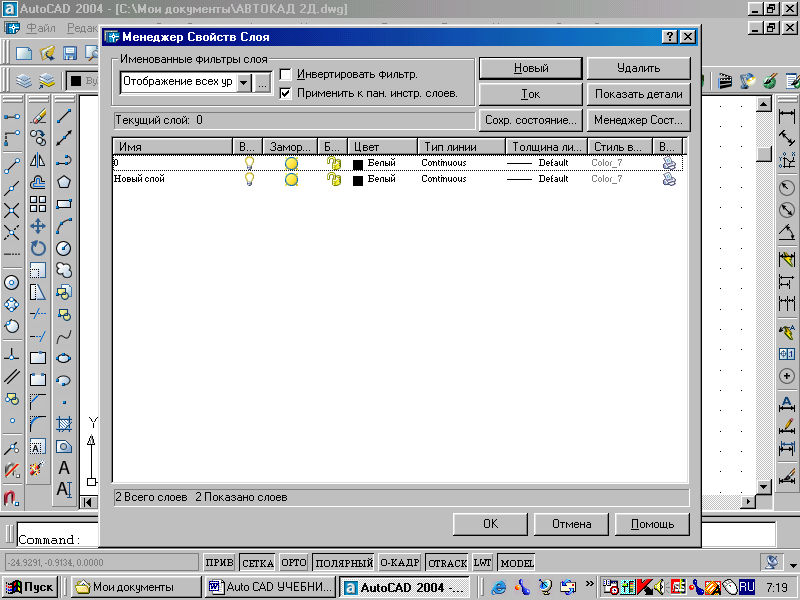

Рис. 31.
В

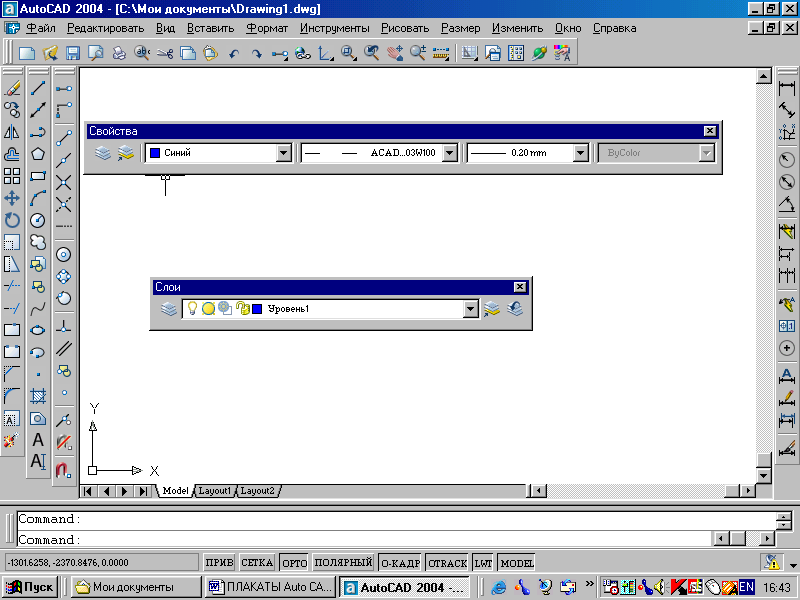

Рис. 32.
Управление видимостью слоя.
AutoCAD не отображает на экране объекты, расположенные на невидимых слоях, и не выводит их на плоттер. Если при работе с деталями рисунка на одном или на нескольких слоях рисунок слишком загромождён, допускается отключить или заморозить неиспользуемые слои.
Для запрещения вывода на печать объектов определённых слоёв, например слоёв для вспомогательных линий, можно оставить эти слои видимыми, но отключить их вывод на печать.
Выбор способа отключения видимости слоёв зависит от характера использования слоёв и от сложности рисунка. Замораживание слоёв лучше осуществлять в тех случаях, когда видимость слоя можно отключить на длительное время. В тех случаях, когда требуется частое изменение видимости слоев, лучше использовать отключение слоёв, а не замораживание. На печать могут выводиться только объекты включенных и размороженных слоёв. Видимый слой печатается, если не отключен его вывод на печать.
Редактировать объекты на блокированных слоях нельзя. Однако они остаются видимыми, если слой включен и разморожен. Можно установить блокированный слой текущим и создавать на нем объёкты.

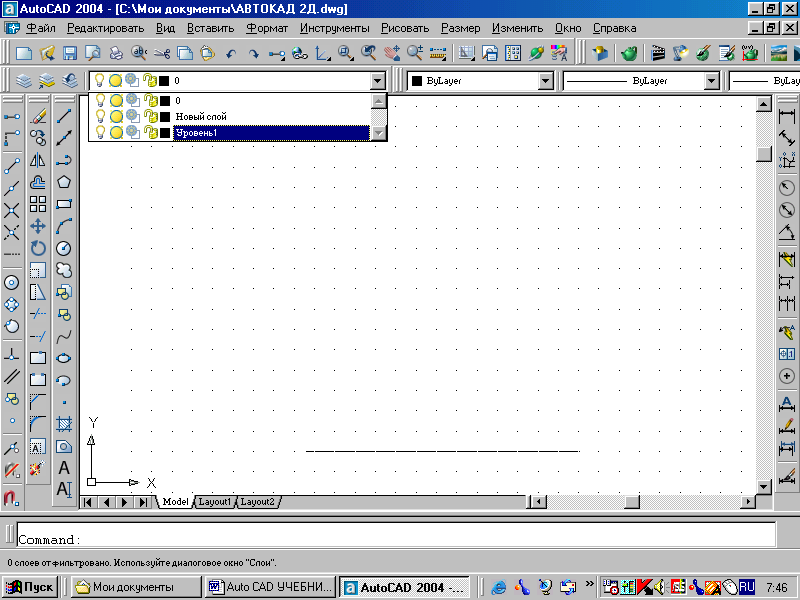

Для управления слоями используются следующие пиктограммы, которые активизируются при помощи щелчка мышью на соответствующей пиктограмме.
Р
аскрывающийся список управления слоями Layer
(Слой) содержит пиктограммы состояний слоя
Название
слоя
Цвет
слоя
Управление
выводом содержимого слоя на печать
Блокирование/Разблокирование
слоя
Замораживание/Размораживание
слоя на всех видовых экранах
Включение/Отключение
слоя
Выполнить упражнение № 1.
Создать слой ШТРИХОВЫЕ ЛИНИИ № 1 |
Падающее
меню FORMAT
(Формат)

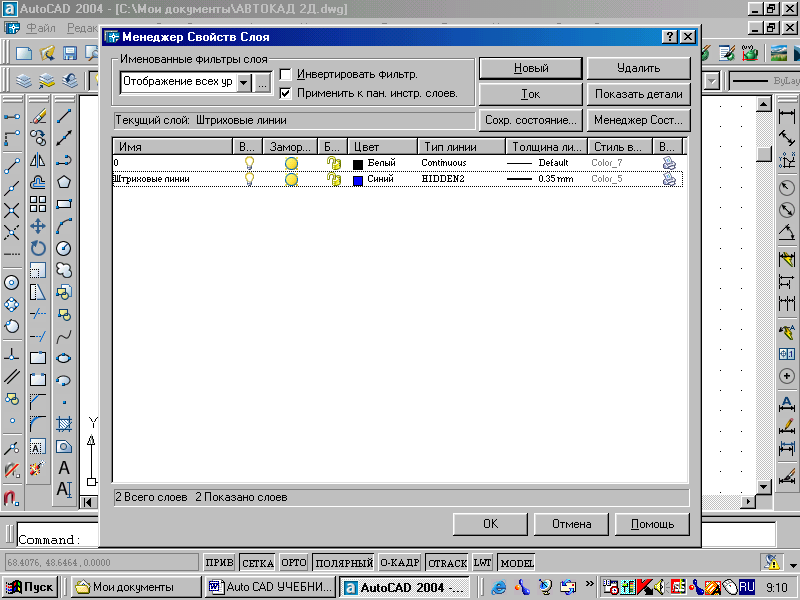

В диалоговом окне Layer Properties Manager (Менеджер свойств слоя) выбрать кнопку New (Новый) и в появившемся поле нового слоя ввести имя ШТРИХОВЫЕ ЛИНИИ. В области Line type (Тип линии) выбрать (щелчком мыши) Continuous. В диалоговом окне Select Line type (Выбор типа линии) выбрать кнопку Load… (Загрузить). В диалоговом окне Load or Line type (Загрузка или Перезагрузка типов линий) выбрать Hidden 2 В диалоговом окне Layer Properties Manager (Менеджер свойств слоя) установить Hidden 2. В области Lineweight (Толщина линии) выбрать (щелчком мыши) Default. В диалоговом окне Lineweight выбрать 0,35. В области Color (Цвет линии) выбрать (щелчком мыши) White (Белый). В диалоговом окне Select Color (Выбор цвета) выбрать Blue (Синий)
|
