2. Вид рабочего окна AutoCad

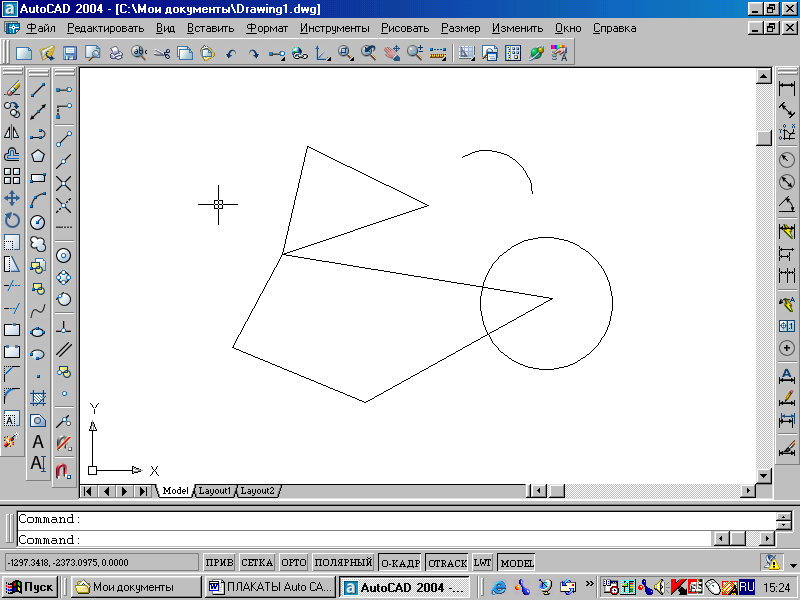

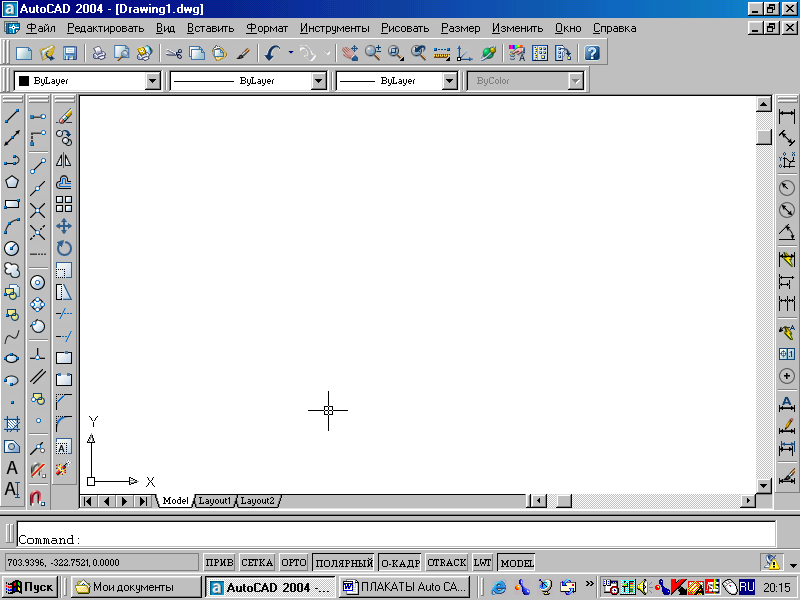

Рабочее окно системы AutoCAD содержит типичные для программ, работающих в Windows, элементы (панели инструментов, строка меню, линейки прокрутки). Кроме этого в рабочем окне располагаются две основные области AutoCAD – зона чертежа и командная строка, в которых происходит основной диалог пользователя с системой (см. рис. 27).
Падающее меню
Стандартная панель (Standard Toolbar)
Графическое поле
Изменения (Modify)
Свойства
объекта (Object
Properties)
Рисовать
(Draw)
Обозначение
системы
координат
Объектная
привязка (Object
Snap)
Строка состояния
Командная строка
Координаты графического курсора
Линейки прокрутки
Рис. 27.
3. ПАДАЮЩЕЕ МЕНЮ
Падающее меню (рис. 28) содержит названия меню, в которых по функциональному признаку сгруппированы часто используемые команды AutoCAD. Команды в меню могут располагаться на нескольких уровнях (отличительный признак – «стрелка-треугольник» в конце строки с именем команды). Если за именем команды идёт многоточие, то это означает, что параметры команды определяются в диалоговом окне.
File Edit View Insert Format Tools Draw Dimension Modify Window Help
Рис. 28.
Строка падающих меню содержит следующие пункты:
File (Файл) – меню работы с файлами: открытие, сохранение, печать, экспорт файлов в другие форматы и т. д.;
Edit (Правка) – меню редактирования частей графического поля Рабочего стола Wndows;
View (Вид) – команды управления изображением на экране монитора, установки точки зрения, удаления невидимых линий, закраски, тонирования, позволяет устанавливать необходимые панели инструментов;
Insert (Вставка) – осуществляет вставку блоков, внешних объектов, объектов других приложений;
Format (Формат) – обеспечивает работу со слоями, цветом, типами линий, управление стилем текста, размеров, видом маркера точки, стилем мультилинии; установку единиц измерения, границ чертежа;
Tools (Сервис) – содержит средства управления системой, экраном пользователя, включает установку параметров черчения и привязок с помощью диалоговых окон; обеспечивает работу с пользовательской системой координат;
Draw (Рисование) – содержит команды рисования;
Dimension (Размеры) – включает команды простановки размеров и управления параметрами размеров;
Modify (Редактирование) – включает команды редактирования элементов чертежа;
Window (Окно) – содержит средства управления окнами при работе в многооконном режиме;
Help (Справка) – содержит средства справочной системы AutoCAD.
4. Строка состояния

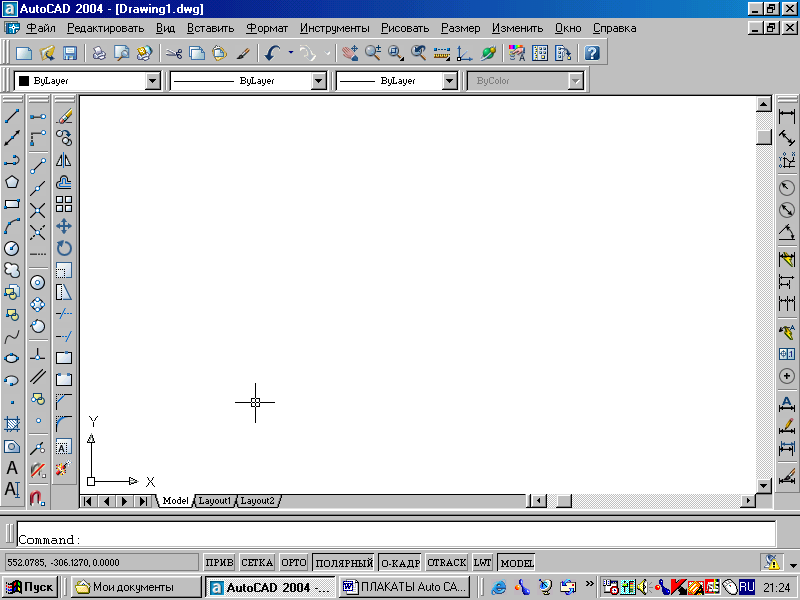

Строка состояния (рис. 29) находится в нижней части экрана, под командной строкой и содержит следующие кнопки.
Рис. 29.
SNAP (ПРИВ) – Шаговая привязка (Snap Mode) – включение и выключение дискретного перемещения курсора с заданным шагом (F9);
GRID (СЕТКА) – Отображение сетки (Grid Display) – включение и выключение сетки (F7);
ORTHO (ОРТО) – Режим «ОРТО» (Ortho Mode) – включение и выключение ортогонального режима, параллельного осям x и y (F8);
POLAR (ПОЛЯРНЫЙ) – Полярное отслеживание (Polar Tracking) – включение и выключение режима полярного отслеживания (F10);
OSNAP (О-КАДР) – Объектная привязка (Object Snap) - включение и выключение режимов объектной привязки (F3);
OTRACK (ОТС – ПРИВ) – Отслеживание при объектной привязке (Object Snap Tracking) - включение и выключение режима отслеживания при объектной привязке (F11);
LWT (ВЕС) – Отображение линий в соответствии с весами (Show/Hide Lineweight) – включение и выключение режима отображения линий в соответствии с их толщиной;
MODEL/PAPER (МОДЕЛЬ/ЛИСТ) – Пространство модели или пространство листа (Model or Paper space) – переключение из пространства модели в пространство листа.
