39. Конфигурация сердца. Характеристика, причины образования патологических конфигураций. Топография органов на переднюю грудную стенку

Методика определения границ сердечно-сосудистого контура.

Если провести перкуссию по второму, третьему и четвертому межреберьям справа и по второму, третьему, четвертому, пятому межреберьям слева, смещаясь в строну грудины от громкого легочного звука к притуплённому, поставить в межреберьях точки по наружному краю пальца-плессиметра, соединить эти точки дермографом, то получатся границы (правая и левая) сердечно-сосудистого контура. Весь же силуэт полученной фигуры является конфигурацией сердца.

В норме правая граница сердечно-сосудистого контра проходит во втором межреберье по краю грудины или на 0,5 см кнаружи, в третьем межреберье - на 1,0 - 1,5 см от края грудины. Левая граница сердечно-сосудистого контура во втором межреберье проходит по левому краю грyдины, но не далее 0,5 см от него, в третьем межреберье - по левой стороне парастернальной линии, в четвертом межреберье - на середине расстояния между левой парастернальной и срединно-ключичной линиями, в пятом межреберье - на 1,0 – 1,5 см кнутри от левой срединно-ключичной линии.

Методика определения «талии» и конфигурации сердца.

Между верхней частью левой границы сердечно-сосудистого контура - второе межреберье и ее нижней частью - четвертое, пятое межреберья намечается изгиб или тупой угол с вершиной в пятом межреберье, который называется "талией сердца". Она образуется проекцией на переднюю стенку грудной клетки краев легочной артерии (второе межреберье), левого желудочка (четвертое, пятое межреберья) и левого предсердия (третье межреберье). Левое предсердие формирует обращенную к грудине вершину угла. При определении нормальных границ сердечно-сосудистого контура, и, в случае, если по левому контуру намечается угол с вершиной, направленной к грудине (нормальная "талия сердца"), говорят о нормальной конфигурации сердца.

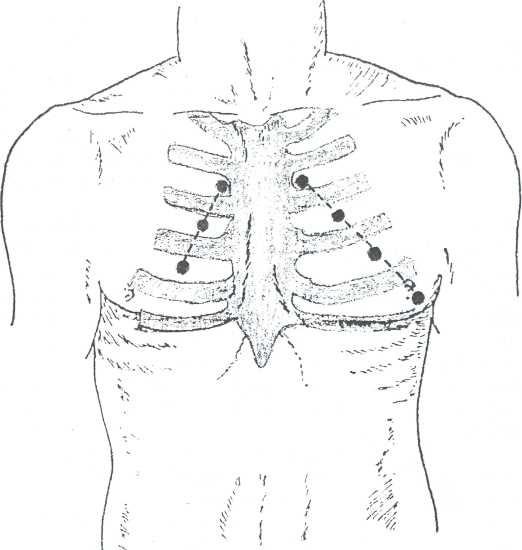

Рис. 1. Границы сердечно-сосудистого контура и нормальная конфигурация сердца.

Перкуторная диагностика гипертрофии миокарда левого желудочка.

Перкуссия сердца имеет наибольшее практическое значение как метод обнаружения увеличения сердца или его камер, причем больше увеличения, обусловленного дилатацией, чем гипертрофией. В этой связи, лишь гипертрофия левого желудочка, причем существенная, может влиять на смещение перкуторных ориентиров сердца.

Гипертрофия - увеличение массы миокарда сердца. Процесс выраженной гипертрофии миокарда левого желудочка приводит к увеличению сердца по продольной оси, чем к распространению его в пространстве грудной клетки влево. Происходит смещение верхушечного толчка вниз в шестое межреберье и несколько влево до срединно-ключичной линии. В связи с этим левая граница относительной тупости сердца определяется в шестом межреберье, а левая граница сердечно-сосудистого контура внизу по четвертому, пятому и шестому межреберьям. Увеличение поперечника сердца происходит лишь за счет левого радиуса. Другие перкуторные ориентиры сердца практически не изменяются.

Изолированная гипертрофия миокарда левого желудочка характерна для начальных стадий аортальных пороков сердца (аортальный стеноз), поэтому такие специфические изменения перкуторных ориентиров границы левого сердечно-сосудистого контура называется «аортальной» конфигурацией сердца.

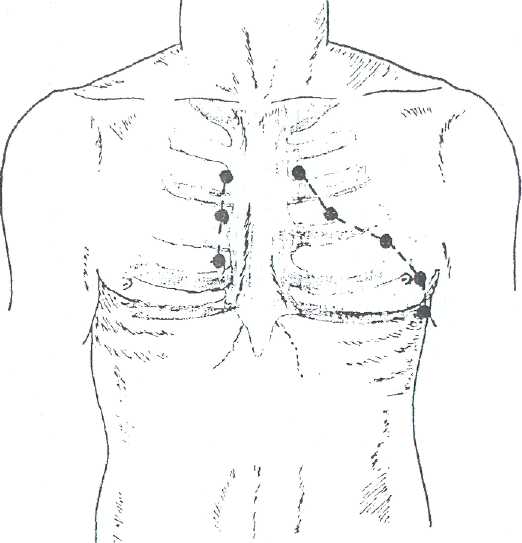

Рис. 2. Аортальная конфигурация сердца.

Перкуторная диагностика дилатации левого желудочка.

Дилатация полости левого желудочка бывает тоногенной с увеличением лишь конечного диастолического объёма, и миогенной - с увеличением конечного диастолического и конечного систолического объемов. Последняя отражает снижение тонуса и сократимости миокарда, т.е. выраженную дисфункцию левого желудочка с большим застоем крови в его полости. На фоне же тоногенной дилатации (тонус и сократимость миокарда сохранены) имеет место гиперфункция левого желудочка за счет реализации закона Франка-С'тарлинга.

В процессе дилатации левого желудочка, чем больше она выражена, тем больше сердце увеличивается влево и кзади. При больших дилатациях происходит и смещение верхушечного толчка в шестое межреберье. Если верхушечный толчок смещается в шестое межреберье, то левая граница относительной тупости определяется в этом межреберье. Левая граница сердечно-сосудистого контура внизу перкутируется по четвертому, пятому и шестому межреберьям. Дилатация левого желудочка значительно смещает влево перкуторные ориентиры нижней части левого контура сердца. В результате «талия» сердца становится выраженной, конфигурация - "аортальной", увеличивается длинник и, особенно, поперечник сердца за счет его левого радиуса. Распространенный верхушечный толчок оттесняет влево прикрывающую сердце спереди легочную ткань, поэтому смещается кнаружи левая граница абсолютной тупости сердца.

Перкуторная диагностика дилатации левого предсердия.

При дилатации полости левого предсердия сердце увеличивается в размерах вверх, кзади и влево на уровне третьего межреберья слева. Это обусловливает смещение вверх границ относительной и абсолютной тупости серд­ца. Большое левое предсердие заполняет угол между легочной артерией и си­луэтом левого желудочка в нижней части границы левого контура сердца. В выраженных случаях в третьем межреберье слева вместо угла вершиной, обращенного к грудине, намечается, наоборот, выпуклость кнаружи.

Перкуторная диагностика дилатации правого желудочка.

Умеренное увеличение правого желудочка вызывает расширение сердца вперед по направлению к передней стенке грудной клетки. При выраженной дилатации правый желудочек отодвигает кнаружи в большей степени правое предсердие и к меньшей - левый желудочек. Силуэт сердца увеличивается больше вправо и меньше влево.

Дилатация правого желудочка, если она не достигает значительной степени, увеличивает только площадь абсолютной тупости сердца из-за оттеснения кнаружи находящейся спереди сердца легочной ткани. Левая граница абсолютной тупости сердца смещается влево, верхняя - вверх. Границы относительной тупости сердца и сердечно-сосудистого контура практически не изменяются.

Более значительная дилатация правого желудочка начинает увеличивать и площадь относительной тупости сердца, главным образом вправо и меньше влево. Кнаружи смещаются правая и левая границы относительной тупости сердца, причем правая значительно больше, чем левая. Поперечник сердца увеличивается в большей степени за счет правого радиуса. Крайней степени дилатация правого желудочка смещает правую границу абсолютной тупости за правый край грудины. По правой границе сердечно-сосудистого контура характерно и смещение перкуторной топки в третьем межреберье на 1 см или более от края грудины.

При расширении обоих желудочков и левого предсердия нижняя часть границы сердечно-сосудистого контура начиная с третьего межреберья значительно смещается в стороны, "талия сердца" выбухает кнаружи, силуэт сердца округляется, становится шаровидным. Такое сочетанное увеличение камер сердца характерно для сложного митрального порока сердца (стеноз митраль­ного отверстия и недостаточность митрального клапана), поэтому конфигурацию сердца называют "митральной". Однако такая конфигурация может наблюдаться не только при митральных пороках, но и при других заболеваниях, ведущих к увеличению соответствующих камер сердца, например, при миокардитах.

Рис. 3. Митральная конфигурация сердца.

Перкуторная диагностика гидроперикарда.

Под гидроперикардом понимается наличие жидкости (транссудат, экс­судат, кровь, гной) в перикардиальной сумке - полости перикарда. Сердце увеличивается во все стороны, и, если перкутировать больного в положении стоя иди сидя, то это увеличение большее значение имеет для нижних отделов сердца. В положении же лежа на спине жидкость смещается в заднее средостение и меньше влияет на изменение силуэта сердца.

Гидроперикард вызывает существенное смещение в стороны от грудины правой и левой границ относительной тупости и в меньшей степени вверх верхней границы относительной тупости сердца. Смещаются кнаружи и пер­куторные ориентиры в третьих межреберьях. Во втором межреберье с обеих сторон (сосудистый пучок) изменений не происходит. Сердечно-сосудистая конфигурация при этом принимает форму трапеции и называется «трапециевидной». Кроме того, границы абсолютной и относительной тупости сближаются между собой, т.к. жидкость, накопившаяся в полости околосер­дечной сумки, оттесняет передние края легких в стороны, отчего обнажается большая часть передней поверхности сердца. При значительных скоплениях жидкости передние края легких совершенно отходят от поверхности сердца, и тогда вся тупость сердца является абсолютной, будучи в центре обусловлена самим сердцем, а по краям - жидкостью.

Рис. 4. Трапециевидная конфигурация сердца.

Изменение данных перкуссии сосудистого пучка в патологии

При расширении аорты определяется смещение правой границы сосудистого пуска более чем на 0,5 см вправо от края грудины. Хотя в состав сосудистого пучка во втором межреберье справа входит еще и верхняя полая лена, однако чаще всего перкуторное расширение является результатом расширения восходящей аорты, если только другие симптомы не указывают на расширение верхней полой вены, например, воротник Стокса.

При расширении легочной артерии перкуссия обнаруживает участок притупления в левом втором межреберье и распространяющийся далее 0,5 см от левого края грудины.

Топография органов грудной клетки и проекция их на переднюю грудную стенку.

Для правильной оценки результатов перкуссии необходимо помнить некоторые основные данные, относящиеся к топографии сердца и его крупных сосудов. Сердце расположено в переднем средостении, образованном благодаря наличию на переднем крае левого легкого сердечной вырезки. Нижней частью оно лежит на левом куполе диафрагмы, а сверху как бы подвешено на сосудистом пучке, состоящем из трех крупных сосудов: справа верхней полой вены, посередине и справа - восходящей аорты, а слева - легочной артерии. Приблизительно одна треть массы сердца расположена справа от средней линии тела, а две трети - слева от нее. За правый край грудины (рис.1.) могут выступать:

- в первом межреберье - верхняя полая вена;

- во втором межреберье - восходящая аорта и верхняя полая вена;

- в третьем и четвертом межреберьях - правое предсердие.

Правый желудочек прилежит к передней грудной стенке влево от середины грудины до левой парастернальной линии в четвертом и пятом межреберьях. В первое межреберье слева у грудины проецируется глубоко у позвоночника залегающая нисходящая аорта. Дуга аорты находится за рукояткой грудины. Левое предсердие (его ушко) прилежит к третьему межреберью от края грудины до левой парастернальной линии, левый желудочек - к четвертому и пятому межреберьям кнаружи от левой парастернальной линии. Легочная артерия находится сразу у левого края грудины на втором межреберье.

Таким образом, если говорить о наиболее удаленных от центра участках сердца как границах сердца, то это будет справа в четвертом межреберье правое предсердие, слева в пятом межреберье - верхушка левого желудочка, сверху по левой парастернальной линии - левое предсердие. Сердце непосредственно прилегает к грудной стенке только небольшим участком своей передней поверхности, а именно, частью правого желудочка, неприкрытой легкими. Боковые части передней поверхности (правое и левое предсердия, левый желудочек) сердца прикрыты передними краями легких. При перкуссии над участком сердца, прикрытом легкими, перкуторный звук имеет характеристику притуплённого звука, а над участком, не прикрытом легкими - тупого звука. Крайние ориентиры притуплённого звука называются границами относительной тупости, а тупого звука - границами абсолютной тупости сердца.

Проекция отделов сердца и крупных сосудов на переднюю стенку грудкой клетка.

1 - верхняя полая вена, 2 - аорта. 3 - легочная артерия, 4 - правое предсердие, 5 - левое предсердие, 6 - правый желудочек, 7 - левый желудочек.
