Файл, Сохранить основную надпись… – рекомендуется в имени указывать размер листа и название ГОСТа, которому принадлежит штамп. В данном случае название будет а4_ГОСТ.
Сохранить.
Основная надпись автоматически добавлена в окна Формат листа/Размер и Свойства документа, в разделе Стандартный размер листа.
3.2.3 Сравнение штампов чертежных листов
Штампы нескольких одинаковых чертежных листов могут содержать одинаковую или различную информацию в соответствующих ячейках штампа. Для визуального определения отличия содержания различных штампов следует воспользоваться электронной лупой Увеличить элемент вида и увеличить нужную часть штампа.
Если создать 2 и более идентичных листов (используя стандартные шаблоны SW) с одинаковыми штампами различие будет в нумерации листов, а так же в параметрах, которые не заполняются автоматически SW.
4 Настройка параметров чертежа
Режим работы Чертёж, как и другие режимы работы, содержит набор параметров, относящихся как непосредственно к чертёжному документу, так и ко всем документам SW.
4.1 Общие параметры SW, относящиеся к чертежу
Ниже рассмотрен набор общих параметров SW, относящихся непосредственно к чертежу.
Чертежи – отключение или включение основных свойств при работе с режимом Чертёж.
Тип отображения по умолчанию – вид отображения линий, кромок и линий переходов на чертёжных листах.
Штриховка/Заполнить – различные виды штриховок при создании сечения, зависящие от выбранного материала для модели.
Для установки необходимых параметров следует выполнить:
Инструменты, Параметры , Настройка пользователя.
Чертежи | Тип отображения по умолчанию | Штриховка | Заполнить - выберите нужные параметр для настройки, отобразится набор параметров, которые можно включить.
Включите необходимые параметры.
ОК.
4.2 Параметры документа Чертёж
Данные параметры предназначены для настройки управления и отображения чертежей. Пользователю предоставляются гибкие настройки, с помощью которых он может максимально эффективно настроить управление созданием чертежа.
К параметрам документа Чертёж относятся:
Оформление – установка текущего стандарта и настройка всех параметров, связанных с его данными.
Размеры – настройка отображения размеров на чертёжном листе.
Заметки – настройка расположения заметок на чертёжном листе.
Позиции – (позиция – нумерация деталей относительно окончательной сборки) настройка одной позиции или группы позиций, текста позиций, а также их расположения на чертёжном листе.
Стрелки – тип и размер отображаемых стрелок на чертёжном листе.
Виртуальная резкость – (виртуальная резкость – создание точки эскиза в виртуальном пересечении двух объектов эскиза) выбор различных видов виртуальной резкости.
Отображение примечаний – включение или отключение параметров отображения примечаний на листе чертёжа.
Таблицы – настройка всех параметров таблиц, используемых при работе в режиме Чертёж.
Шрифт примечаний – выбор шрифта, который используется при заполнении любых видов примечаний (при выборе вида на экране открывается окно настроек, в котором пользователь задает свои значения.).
Метки видов – настройка меток для Местного вида, Вспомогательного вида и Разреза.
Масштабная сетка/Привязать – включение или отключение масштабной сетки, а так же настройка её параметров.
Единицы измерения – перечень единиц измерения при работе с режимом работы Чертёж и выбор используемой единицы измерения.
Толщина линии – выбор толщины линии для различных типов кромки.
Тип линии – выбор существующего типа линии или создание своего типа линии с любыми заданными параметрами.
Качество изображения – настройка качества изображения (настройка резкости отображаемых на экране элементов).
Для установки требуемых параметров необходимо выполнить:
Инструменты, Параметры , Свойства документа.
Выберете нужный параметр для настройки – отобразятся его настройки.
Включите необходимые параметры настройки.
ОК.
5 Работа с линейками
При работе в режиме Чертёж для более точного размещения моделей можно использовать линейки.
Для включения или выключения отображения линейки выполните:
Вид, Настройка меню - открывается панель возможных команд, которые могут быть включены в меню Вид.
Включите команду Линейки, вне панели выполните click – закрывается панель.

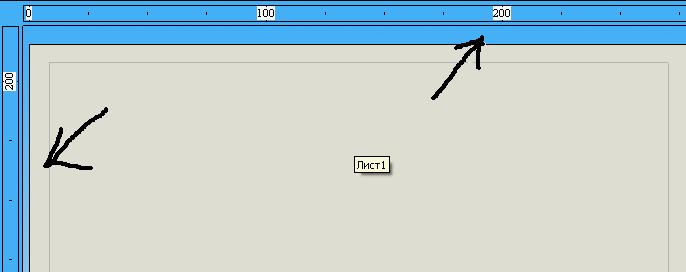

Вид, Линейки – чертежный лист обрамляется линейками, разметка которых применяется при расположении деталей чертежа на листе (пример линеек изображён на рис.4.10).
Рис. 4.303 Линейки
Контрольные вопросы
Какие существуют размеры чертёжного листа? Укажите используемые обозначения чертёжных листов.
Минимальные и максимальные размеры стандартных чертёжных листов, их взаимосвязь.
Как установить текущий используемый международный или государственный стандарт?
Какие действия допускаются при работе с библиотечными конструктивами?
Как создать своё дополнение к используемым конструктивам?
Что разрешается и запрещается при работе со своими дополнениями в конструктивы?
Какие параметры определяют изображение элементов чертежа? Как с ними познакомиться?
Есть ли различия в номенклатуре настройки параметров для выполнения чертежа при переходе с одного стандарта чертежа на другой? Если есть, приведите их примеры при смене ANSI -> ISO -> GOST.
Укажите, какие параметры для выполнения чертежей устанавливаются при начальной подготовке чертёжного листа.
Существующие способы штриховки сечений и их установка.
Существующие способы закраски сечений и их выбор.
Опишите типовую структуру штампа?
Укажите основные размеры штампа?
Какие поля штампов допускают автоматическое заполнение, а какие необходимо заполнять вручную?
Оценка особенностей чертежа по содержанию его штампа.
Что может добавить пользователь в библиотеку конструктивов и как это можно выполнить?
Допускается ли удаление всех чертёжных листов в режиме Чертёж? Что находится в окне при удалении последнего чертёжного листа?
Что содержит в себе библиотека с конструктивами?
Почему запрещается корректировка данных библиотечных стандартных конструктивов?
В чём сходство и различие окон Формат листа/Размер и Свойства листа?
Для чего в чертеже используется масштабная сетка?
Функция линеек при создании чертёжной документации.
Установка единицы измерения размерности линеек.
Для чего производится редактирование основной надписи?
Способы сохранения основных надписей.
Какие отличия мы можем увидеть в окне при сравнении 2-х листов чертежа, находящихся в одном документе?
Как изменяется разметка линеек при задании размеров деталей в чертежах в ангстремах?
Как создать линию со своими заданными параметрами?
Каково отличие масштабной сетки в режиме работы Чертёж, от масштабной сетки в режиме работы Деталь?
Для чего используется визуальная резкость?
Что нового в настройке размеров в режиме работы Чертёж, относительно режима работы Деталь?
Какие отличия можно обнаружить при сравнении неизменённых 2-х штампов на листах, если штампы являются стандартными шаблонами SW?
Как в активном документа заменить один штамп на другой?
