1 Общие сведения о справочной геометрии
Эскиз любой модели создается на плоскости. Пользователь в начале создания модели выбирает плоскость построения эскиза. Однако, как правило, модель механической конструкции состоит из нескольких эскизов элементов, которые в большинстве случаев лежат в разных плоскостях. В этом случае возникает необходимость выбора другой плоскости для построения нового эскиза. Этой плоскостью может быть стандартная плоскость, грань уже созданного элемента детали или необходимую плоскость можно создать самостоятельно.
Элементы справочной геометрии предназначены для оказания помощи в процессе создания моделей. В SW справочная геометрия включает в себя справочные плоскости, оси, точки и системы координат. Они служат опорой при построении эскизов элементов, определении плоскости эскиза.

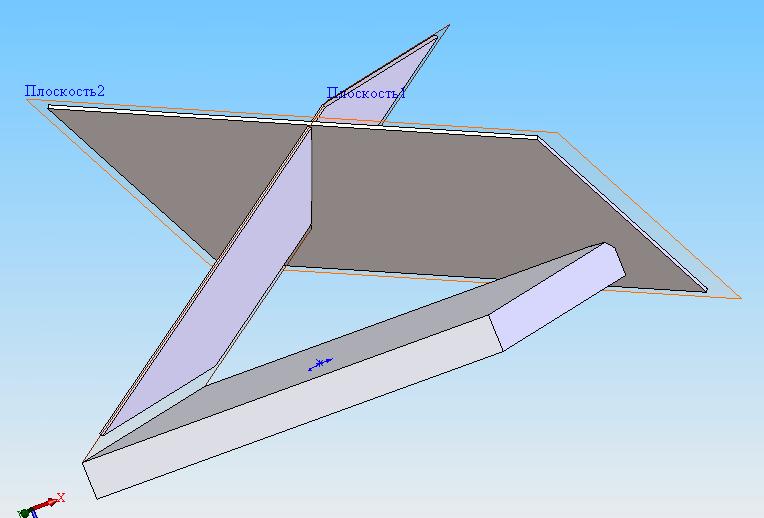

Рис. 1.155 Пример создания элементов в различных плоскостях
На рис.1.155 изображен пример создания элементов в дополнительных плоскостях. Больший параллелепипед создан на основании стандартной плоскости, а для построения меньших были созданы две вспомогательные плоскости. При этом стоит отметить, что механизм построения элементов на вспомогательных плоскостях абсолютно ничем не отличается от построения элементов в привычных стандартных плоскостях. Все усилия SW направлены на то, чтобы пользователь вообще не обращал внимания на то, в каких плоскостях он работает, кроме одного единственного случая, когда ему необходимо выбрать плоскость для построения эскиза основания. Выбрать вспомогательную плоскость можно либо в дереве конструирования, либо прямо в графической области. Более подробно принцип построения и работы со справочными плоскостями рассматривается ниже.
2 Справочные плоскости
2.1 Стандартные плоскости
При создании нового документа пользователю предоставляется на выбор три стандартные плоскости – фронтальная (Front), верхняя (Top) и правая (Right). Ориентация плоскостей зависит от расположения эскиза основания. При построении основания пользователь выбирает плоскость самостоятельно. При попытке построить эскиз еще раз, базовые плоскости не отображаются и их необходимо выбирать вручную.
Для отображения стандартных плоскостей выполните:
- ДК, выберите нужную стандартную плоскость – выбранная плоскость отобразится в графической области.
2.2 Создание новых плоскостей
Справочные плоскости используются для построения эскизов элементов. Если есть такая возможность, удобнее строить эскизы элементов на плоских гранях уже имеющихся элементов. Однако бывают ситуации, когда требуется построить эскиз на плоскости, отстоящей на определенном расстоянии от базовой плоскости или плоской грани. В этом случае необходимо построить вспомогательную плоскость.
Для создания вспомогательной плоскости выполните следующее.
Вставка, Справочная геометрия, Плоскость - появится окно МС Плоскость (рис.1.156).
Окно МС Плоскость, раздел Выбор, выберите тип плоскости:
Сквозь линии/точки.
Параллельная плоскость через точку.
Под углом.
Расстояние смещения.
Перпендикулярно кривой.
На поверхности.
Перетаскивание.
Окно МС Плоскость, раздел Выбор, Справочные объекты, выберите объекты, которые будут ориентирами для построения справочной плоскости.
ОК.
Отметим, что для создания вспомогательной плоскости любого типа используется одно и то же окно МС. Поэтому механизм создания плоскостей различного типа одинаков. Различия заключаются лишь в том, что необходимо выбрать нужный вид плоскости и для данного вида плоскости выбрать в окошке выбора элементы, определяющие данный вид плоскости.
Отметим также, что при создании вспомогательной плоскости на заданном расстоянии или под углом к основной плоскости, существует возможность задать количество копий.

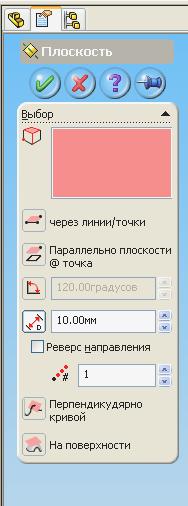

Рис. 1.156 Окно МС Плоскость
2.2.1.Создание плоскости, проходящей через линии или точки
Можно создать плоскость, проходящую через кромку и точку, ось и точку или линию эскиза и точку. Также можно создать плоскость, проходящую через три точки. Точка может быть точкой эскиза или вершиной. Для создания такой плоскости необходимо выполнить:
В ставка, Справочная геометрия, Плоскость, Через линии\точки , выделите необходимые элементы - появится предварительный вид плоскости (рис.1.157).
ОК.

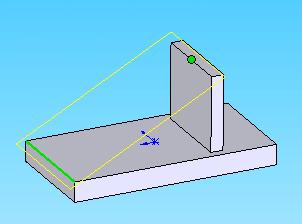

Рис. 1.157 Создание плоскости по кромке и вершине
