3.1 Создание справочной оси по одной линии, кромке или оси
Используется для создания справочной оси путем выделения эскизной или вспомогательной линии, кромки или временной оси. Чтобы построить ось таким способом нужно выполнить:
Вставка, Справочная геометрия, Ось, Одна линия/кромка/ось .
Выделите эскизную линию, кромку или временную ось (рис.1.168).
ОК.

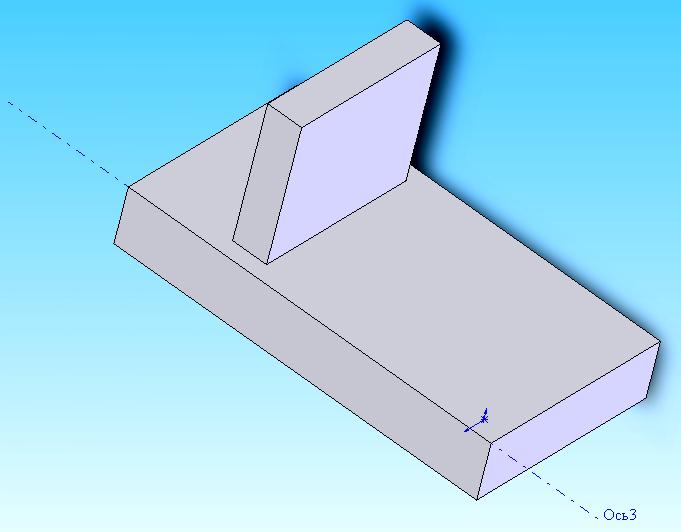

Рис. 1.168 Справочная ось по одной линии
3.2 Создание справочной оси по двум плоскостям
Используется, когда необходимо получить справочную ось на пересечении двух плоскостей.

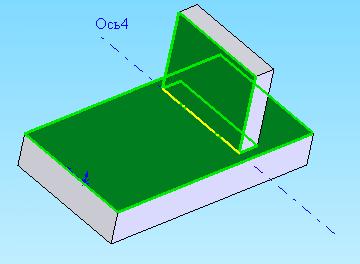

Рис. 1.169 Справочная ось по двум
плоскостям
Чтобы построить ось таким способом нужно выполнить:
Вставка, Справочная геометрия, Ось, Две плоскости .
Выберите две плоскости на пересечении которых необходимо создать ось (рис.1.169).
ОК.
3.3 Создание справочной оси по двум точкам
Можно создать справочную ось, проходящую через две точки или вершины. Для этого нужно:
Вставка, Справочная геометрия, Ось, Две точки\вершины .
В ыберите две точки или вершины через которые должна проходить справочная ось (рис.1.170).
ОК.
Рис. 1.170 Справочная ось по двум точкам
3.4 Создание справочной оси по поверхности и точке
Можно создать справочную ось, проходящую через заданную точку и перпендикулярную выбранной поверхности.

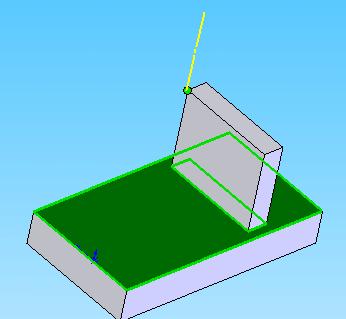

Рис. 1.171 Справочная линия по поверхности и точке
Чтобы построить ось таким способом нужно выполнить:
Вставка, Справочная геометрия, Ось, Точка и грань\плоскость
Выберите точку, вершину или среднюю точку, выделите поверхность (рис.1.171).
ОК.
4 Создание справочных точек
Справочные точки необходимы для облегчения процесса конструирования. Они являются ориентирами при создании других элементов справочной геометрии.
Для создания справочной точки необходимо выполнить:
Вставка, Справочная геометрия, Точка – откроется окно МС Точка (рис.1.172).
Окно МС Точка, раздел Выбор, выберите необходимый тип точки:
в центре дуги,
в центре грани,
на пересечении двух кромок, отрезков линий,
путем проецирования существующей точки.
Окно МС Точка, раздел Выбор, Справочные объекты, выберите необходимые объекты.
ОК.
Рис. 1.172 Окно МС Точка
Механизм создания справочных точек аналогичен механизму создания справочных плоскостей и осей.
4.1 Создание справочной точки в центре дуги или криволинейной кромки
Используется для создания справочной точки в центре дуги или криволинейной кромки. Для создания такой точки необходимо выполнить:
Вставка, Справочная геометрия, Точка, Центр дуги .
Выделите дугу или круговую рамку (рис.1.173).
ОК.

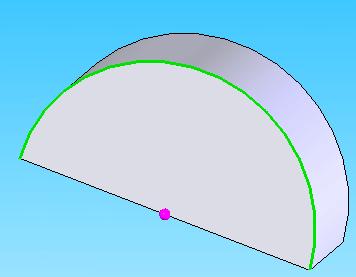

Рис. 1.173 Справочная точка в центре дуги
