4.2 Создание справочной точки в центре грани
Используется, когда необходимо создать справочную точку в центре грани. Для создания такой точки необходимо выполнить:
Вставка, Справочная геометрия, Точка, Центр грани
.Выделите грань (рис.1.174).
ОК.
4.3 Создание справочной точки путем проецирования существующей точки
Используется при необходимости получить справочную точку путем проецирования на заданную плоскость точки, лежащей в некоторой другой плоскости. Спроецировать можно эскизную точку, конечную или среднюю точку эскизного объекта, а также справочную точку. Для создания такой точки необходимо выполнить:
Вставка, Справочная геометрия, Точка, Проекция .
Выберите плоскость, на которую будет осуществляться проектирование и точку проектирования (рис.1.175).
ОК.

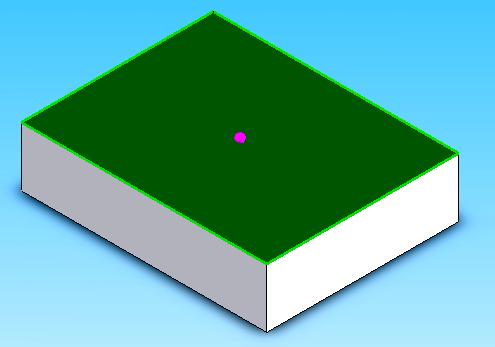

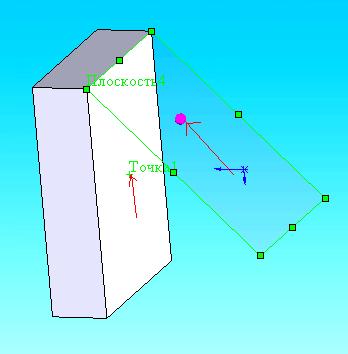

Рис. 1.174 Создание справочной Рис. 1.175 Создание справочной
точки в центре грани точки путем проецирования существующей точки
5 Создание справочной системы координат
В процессе создания различных элементов и при их анализе может возникнуть необходимость в определении некоторых справочных систем координат, отличных от стандартных. В SW реализована возможность создания собственных справочных систем координат. Созданную систему координат с помощью инструментов Измерить и Массовые характеристики можно экспортировать в документы SW.
5.1 Создание системы координат
Для создания новой системы координат необходимо выбрать точку, которая будет служить исходной точкой этой системы, и определить направления осей. После выбора начала координат необходимо задать направление любых двух осей. Направление третьей оси будет определено автоматически. Задавать направления этих осей можно с помощью кромок, точек или справочных осей.
Вставка, Справочная геометрия, Система координат
.Выберите исходную точку и оси координат.
ОК.
Возможно, потребуется поместить систему координат в таком месте, где недостаточно объектов для определения системы координат. В этом случае можно определить систему координат в таком месте на детали, где имеются нужные объекты. Затем новую исходную точку можно переместить в нужное место. Новое местоположение должно содержать хотя бы одну точку или вершину.
5.2 Перемещение системы координат в другое место
Вставка, Справочная геометрия, Система координат .
Определите систему координат в таком месте на детали, где имеются необходимые объекты для контроля угла и направления каждой оси.
Окно Исходная точка, выберите точку или вершину, куда требуется переместить исходную точку.
OK - точка перемещается в выбранное местоположение.
6 Работа со стандартными плоскостями
Как уже было сказано, SW максимально упрощает пользователю работу с плоскостями. Пользователь должен выбрать плоскость, на которой будет строиться основание модели, а далее продолжать построение на уже созданных гранях. При этом не имеет значения, какую плоскость выберет пользователь – одну из стандартных или созданную самостоятельно. Механизм работы с ними одинаков.
Однако бывают ситуации, когда такое упрощение не удобно для пользователя. Пользователь вынужден работать сразу в нескольких плоскостях. Например, такая задача появляется при создании вытянутых по траектории элементов. В этом случае, для построения элемента приходится создавать два эскиза, лежащих во взаимно перпендикулярных плоскостях.
Рассмотрим построение элемента, в котором все компоненты модели строятся только с использованием стандартных плоскостей. В данном случае процесс построения модели усложняется, однако наглядно демонстрируется работа с плоскостями. Как пример, рассмотрим построение скворечника.
Файл, Новый, Деталь , ОК – создайте новый документ.
Вставка, Бобышка\Основание, Вытянуть , плоскость Сверху – переход в режим эскиза, работа в верхней плоскости.
Инструменты, Объекты эскиза, Прямоугольник , постройте прямоугольник, выход из Эскиза – создание эскиза основной части скворечника.
Окно МС, раздел Направление1, Реверс направления
,
задайте высоту скворечника, ОК
- начало создания основной части
скворечника.Верхняя грань параллелепипеда, Вставка, Элементы, Оболочка
,
ОК
– создание полости в скворечнике.ДК, Сверху, Вставка, Бобышка\Основание, Вытянуть , Инструменты, Объекты эскиза, Прямоугольник , задайте размеры крыши скворечника – окончание создания основной части скворечника.
ДК, Справа, Вставка, Вырез, Вытянуть
,
Инструменты, Объекты эскиза, Окружность
,
создайте окружность-вход в скворечник,
выход из Эскиза
МС, Направление1, Реверс направления , скрытый список Через все, ОК – создание входа в скворечник.
ДК, Справа, Вставка, Бобышка\Основание, Вытянуть , Инструменты, Объекты эскиза, Окружность , создайте жердочку под входом, выход из Эскиза , сделайте необходимую длину жердочки, ОК.
ДК, Спереди, Вставка, Бобышка\Основание, Вытянуть , Инструменты, Объекты эскиза, Прямоугольник , создайте эскиз кормушки, выход из Эскиза , задайте необходимую ширину кормушки, ОК – создание кормушки окончено (рис.1.176).

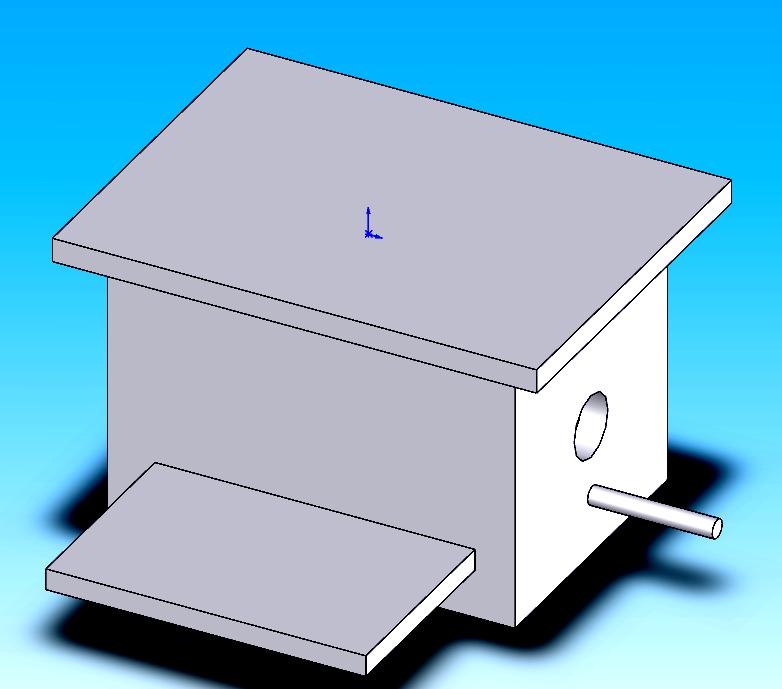

Рис. 1.176 Скворечник
Контрольные вопросы
Что такое базовая или стандартная плоскость? Сколько их?
В чем отличие стандартных плоскостей от вспомогательных?
Что такое вспомогательная геометрия?
Какие типы элементов входят в вспомогательную геометрию?
Какие элементы вспомогательной геометрии на Ваш взгляд применяются наиболее часто? Почему?
Какие элементы вспомогательной геометрии создаются автоматически?
Какая система координат применяется при использовании справочной геометрии?
Можно ли использовать стандартные плоскости при работе со справочными плоскостями? Как это осуществить?
Какими элементами может определятся плоскость?
Какие виды справочных плоскостей вам известны?
Можно ли за одну операцию создать более одной вспомогательной плоскости? Если можно, то в каком случае?
Что такое справочная ось?
В каких случаях используются справочные оси?
В чем отличие временных и справочных осей?
С помощью каких элементов можно определить единственную линию?
Какие виды справочных осей вам известны?
Что такое справочные точки? Для чего они необходимы?
Назовите несколько ситуаций, в которых необходимо применение справочных точек.
Какое бывает расположение справочных точек?
Какие точки доступны для создания справочной точки путем проецирования?
