Компрессоры
3.1. Типы компрессоров
Компрессор в ГТД служит для повышения давления воздуха перед подачей его в камеру сгорания. Применение компрессора позволяет получить нужный расход воздуха, обеспечить желаемое значение КПД, получить высокую тягу (мощность) при небольших габаритных размерах и массе двигателя. Применение компрессора позволяет ГТД развивать тягу на месте и на малых скоростях полета.
Основными типами компрессоров ГТД являются осевые и центробежные. Реже применяются диагональные компрессоры.
Осевой компрессор (рис. 3.1) состоит из ротора 1, приводимого во вращение газовой турбиной, и неподвижного статора 2. Ротор имеет рабочие лопатки, закрепленные на диске или барабане. Каждый венец лопаток образует рабочее колесо (РК). Статор имеет венцы лопаток (направляющих), образующих направляющие аппараты (НА). Перед первым РК может быть установлен входной направляющий аппарат (ВНА).
При вращении РК за счет сообщенной внешней энергии повышается скорость потока, при этом на входе создается разрежение, обеспечивающее непрерывное поступление воздуха. Внешняя энергия, сообщенная лопатками РК воздуху, движущемуся по расширяющимся каналам, затрачивается на повышение давления воздуха, а также на увеличение скорости в абсолютном движении. Преобразование кинетической энергии воздуха, приобретенной в РК, сопровождающееся повышением давления, происходит в НА, который, кроме того, сообщает потоку требуемое направление для входа в РК следующей ступени. Аналогично работают все ступени компрессора. Характер изменения скорости, температуры и давления показан на рис. 3.1.
Центробежный компрессор (рис. 3.2) состоит из входного патрубка, рабочего колеса (крыльчатки), диффузоров и выходного патрубка. Входной патрубок подводит воздух из атмосферы к РК. Для уменьшения сопротивлений проточная часть входного устройства разделяется на отдельные кольцевые каналы. На входе устанавливается неподвижный направляющий аппарат, обеспечивающий предварительную закрутку
Рис. 3.1. Схема осевого компрессора
воздуха перед входом его на РК, являющееся главной частью компрессора. РК представляет собой диск с рядом радиальных лопаток. Вместе со стенками диска и корпусом, в который заключено РК, лопатки образуют расширяющиеся к периферии каналы.
Лопаточный диффузор представляет собой концентрически расположенную вокруг РК полость, разделенную неподвижными лопатками на ряд криволинейных каналов. Площадь сечения диффузора увеличивается в направлении движения воздуха. Выходные патрубки соединяют диффузор с камерами сгорания.

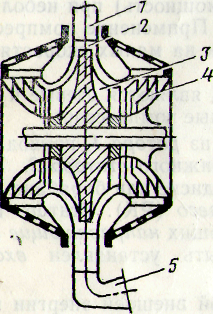

Рис. 3.2. Схема центробежного компрессора '
1-лопаточный диффузор; 2- безлопаточный диффузор; 3- рабочее колесо; 4- входной патрубок;5-выходной патрубок
Р ис. 3.3. Схема диагонального компрессора
При вращении РК, приводимого газовой турбиной, лопатки его передают воздуху внешнюю энергию. Под действием центробежных сил воздух перемещается к периферии колеса и сжимается, а на входе в компрессор создается разрежение, обеспечивающее непрерывное поступление воздуха. Поскольку каналы между лопатками РК расширяются, то в относительном движении скорость по тока уменьшается, что сопровождается некоторым увеличением его давления. В РК происходит также разгон потока в абсолютном движении. В каналах диффузоров и происходит торможение потока, что приводит к увеличению давления. По выходным патрубкам сжатый воздух направляется в камеры сгорания.
Диагональный компрессор (рис. 3.3) имеет те же элементы, что и центробежный. Но в отличие от центробежного диаметр втулки РК 1 в нем увеличивается в сторону движения воздуха, а лопатки на нем расположены под некоторым углом к оси втулки. При вращении РК лопатки увлекают воздух и он под действием центробежных сил сжимается и перемещается в радиальном направлении. Кроме того, каждый элемент лопатки работает подобно рабочей лопатке осевого компрессора и сообщает воздуху осевое движение, в результате чего его давление и скорость увеличиваются.
Выходит воздух из РК не в радиальном направлении, как в центробежном компрессоре, а под углом к оси, меньшим 90°. Дальнейшее повышение давления происходит в осевом диффузоре 2 (подобном НА осевого компрессора) за счет торможения воздуха в абсолютном движении.
На двигателях с небольшим расходом воздуха применяют осе-центробежные компрессоры — сочетание осевого и центробежного компрессоров.
Осевые компрессоры в настоящее время являются основными для ГТД. Объясняется это присущими им достоинствами: малыми диаметральными размерами, высоким КПД, значительным сжатием в них воздуха. Вместе с тем они имеют и недостатки: узкий диапазон рабочих режимов, сложность и трудоемкость изготовления, большую уязвимость при попадании посторонних частиц в компрессор.
К достоинствам центробежного компрессора относят способность значительно сжимать воздух в одной ступени, широкий диапазон рабочих режимов, простоту конструкции и надежность работы. Но большие диаметральные размеры и сравнительно незначительное сжатие воздуха в них ограничивают применение компрессоров на вспомогательных силовых установках, двигателях транспортных и учебно-тренировочных самолетов.
Диагональный компрессор занимает промежуточное положение между центробежным и осевым компрессором.
