7.2.Работа цикла
Работа цикла может быть выражена через работу затраченную на сжатие воздуха и на расширение газа
Она может быть выражена через адиабатные работы:
Где и - суммарные КПД процессов сжатия и расширения.
Суммарный КПД процессов сжатия представляет собой отнесение адиабатной работы сжатия Lajx_c к действительной работе сжатия
показывает, какую часть от действительной работы составляет адиабатная работа сжатия, совершаемая без потерь, при одинаковых степенях повышения давления. Величина оценивает гидравлические потери в воздухозаборнике и компрессоре и зависит от совершенства, а также от скорости полета и суммарной степени повышения давления. Для дозвуковых и небольших сверхзвуковых скоростей полета = 0,75 ... 0,85.
Суммарный КПД процессов расширения, учитывающий потерн в камере сгорания, турбине и сопле, равен отношению действительной Lp к адиабатной работе расширения Lад.р:
Величина КПД зависит от суммарной степени понижения давления и находится в пределах 0,85 ... 0,95.
Выразив действительные работы через адиабатные, получим
Вынеся за скобки Тт* и"Тш и использовав соотношение между температурой и давлением в адиабатном процессе, выразим работу цикла следующим образом:
Где -суммарная степень повышения давления в цикле, равная
Введя поправочный коэфицент, учитывающий изменение свойств рабочего тела
можно записать уравнение в следующем виде:
Поправочный коэффициент мало отличается от единицы и в дальнейшем
при качественном анализе он не учитывается.
Как видно из уравнения (7.8), работа цикла зависит от Тг*, , Тн, и , называемых параметрами рабочего процесса. Температура Тг* и суммарная степень повышения давления называются также параметрами цикла.

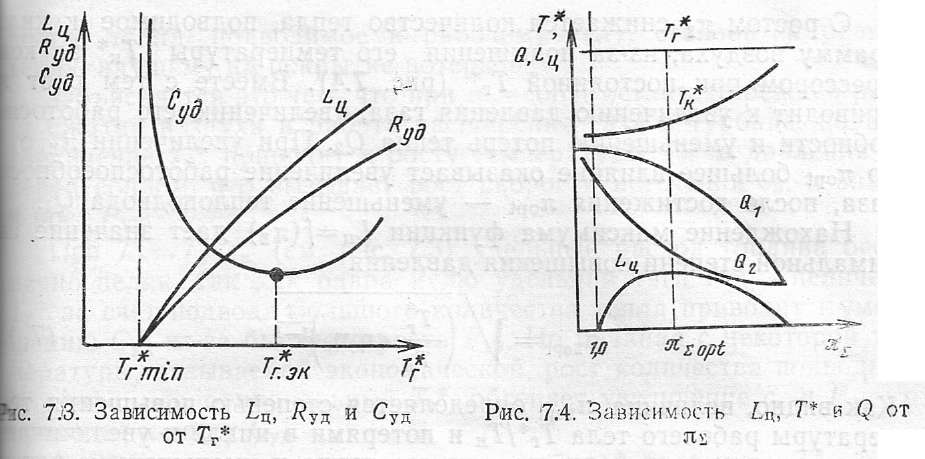

При условии постоянства Тн, и с увеличением Тг*, как видно из уравнения (7.8), работа расширения растет пропорционально Тг* (работа сжатия от Тг* не зависит). Поэтому зависимость Lц от Тг* выражается прямой линией (рис. 7.3). При уменьшении Тг* работа цикла Lц уменьшается и при некоторой минимальной температуре Тmin* обращается в нуль. Значение этой температуры можно получить из уравнения (7.6) (при Lц = 0):
откуда
В идеальном цикле и равны единице, поэтому Т*т1п=Т*к.ад. . это значит, что когда температура газа перед турбиной Тг* равна температуре воздуха за компрессором Тк* и к воздуху, следовательно, не подводится тепло, работа цикла равна нулю.
В действительном цикле температура Т*min больше Тк*, следовательно, тепло к воздуху подводится. Но так как Lц = 0, то знает все подведенное тепло при этом идет на покрытие потерь.
Для выяснения зависимости Lц от суммарной степени повышения давления подставим уравнение в следующем виде
Из полученного уравнения следует, что равна 0 в двух случаях: при
Если (нет сжатия воздуха), давление за компрессором (равно атмосферному, следовательно, отсутствует перепад давлений на турбине и сопле и рабочее тело оказывается неработоспособным, несмотря на подвод к нему тепла. Во втором случае имеется перепад давлений, рабочее тело способно произвести работу, но при этом достигает предельно допустимого значения, при котором Tг = Tгmin, и цикл двигателя вырождается (рис. 7.4).
С ростом нижается количество тепла, подводимое к килограмму воздуха, из-за повышения его температуры Тк* за компрессором при постоянной Тг* (рис. 7.4). Вместе с тем рост приводит к увеличению давления газа, увеличению его работоспособности и уменьшению потерь тепла Q2. При увеличении от 1 до большее влияние оказывает увеличение работоспособности газа, после достижения — уменьшение теплоподвода Q1
Нахождение максимума функции =f( ) дает значение оптимальной степени повышения давления
Как видно, величина определяется степенью повышения температуры рабочего тела Тг*/Тв и потерями в цикле и увеличивается с ростом количества подводимого тепла и уменьшением потерь в цикле.
