Характеристики турбин
На режиме работы, на который рассчитана турбина, обеспечивается безотрывное и безударное обтекание лопаток СА и РК. При отклонении режима от расчетного (при изменении n, Тт*, рг* и рт*) нарушается соответствие конструктивных углов лопаток изменившемуся потоку, что приводит к удару газа о лопатки РК, выбывающему в некоторых случаях срыв потока, изменение мощности турбины и ее КПД. Для определения параметров турбины расхода газа, КПД) не только на расчетном режиме, но и во всем диапазоне изменения режимов работы используются характеристики турбины —- зависимости ее основных параметров от режима работы и внешних условий. Если характеристика построена в абсолютных параметрах, например в виде зависимостей мощности .VT и КПД т от расхода газа Gг или и NT от n и др. при прочих постоянных параметрах, она называется нормальной характеристикой.

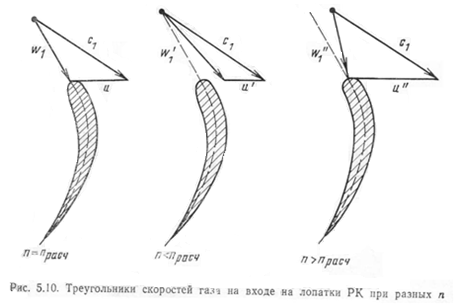

Н а рис. 5.10 показаны треугольники скоростей газа на входе в РК при различных п, а значит, и при различных и. Как видно из рисунка, уменьшение и вызывает удар потока в корыто лопатки, а увеличение и — в спинку. Такой же результат получается, если изменять с1 при n = const. Кроме потерь на удар отклонение режима ведет к изменению отношения u/c1 что также влияет на КПД. Вследствие того, что параметры турбины изменяются при отклонении режима от расчетного, нормальная характеристика не позволяет проводить сравнительную оценку отдельных режимов, поэтому применяют менее физически наглядные универсальные характеристики. В них режимы работы турбины характеризуются не указанными выше четырьмя параметрами п, Тг*, рт* и pт*, а двумя комплексами величин (безразмерными параметрами).

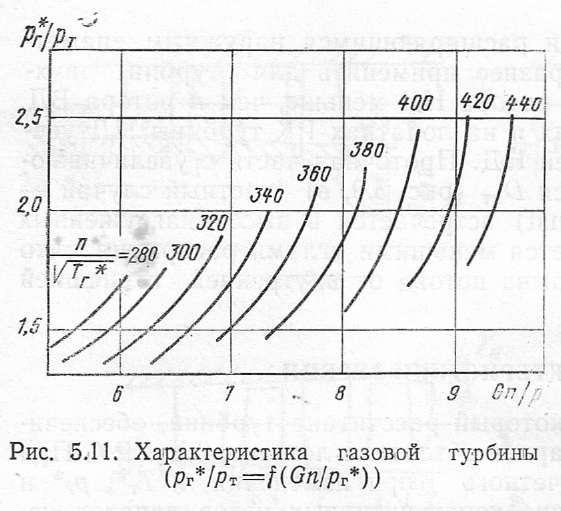

В качестве примера возможных характеристик турбины на рис. 5.11 и 5.12 приведены характеристики, представляющие собой зависимости отношений давлений рг*/pт от комплекса Gn/pГ* при разных значениях параметра и зависимость отношений LT/n2 от комплекса Gn/pr* при разных рг*/pT. Покажем, как с помощью этих характеристик определить мощность турбины Nт. Отложив на
рис. 5.11 значение рт*/рт и проведя горизонталь до пересечения с линией, относящейся к известному значению , получим значение комплекса , а по его значению и известным п и рг*, найдем расход газа G. Затем на рис. 5.12 отложим значение комплекса , и восстновим перпендикуляр до пересечения с линией, соответствующей известному рг*/Рт По найденному LT/n2 и известному значению n определяется LT и мощность турбины NT = = GLT.
Газодинамический расчет газовой турбины
Исходными данными для расчета являются: параметры заторможенного потока газа на входе в турбину р.0* Па и Т0* К, секундный расход газа через турбину Gr кг/с, частота вращения ротора п об/мин, работа турбины LT Дж/кг, а также наружный диаметр компрессора DK.
5.8.1. Предварительный расчет
1. Определяем параметры потока газа на выходе из турбины: температуру торможения
полное давление
Значение %* в первом приближении принимается = 0,90 ... 0,92.
2. Определяем площадь проходного сечения на выходе из турбины
Значениями и следует задаться в соответствии с рекомендациями приложения 7, выбрать по таблице газодинамических функций в зависимости от с.
3. Выбираем значение наружного диаметра турбины равным DT=(1,0 ... 1,15)DK (см. приложение 7). Тогда размеры последней ступени турбины: диаметр втулки
длина лопатки РК
средний диаметр проточной части
4. Определяем окружную скорость на диаметре втулки
В соответствии с рекомендациями (см. приложение 7) выбираем число ступеней турбины.
Работу турбины разбиваем между ступенями в соответствии с рекомендациями приложения 7.
Определяем максимальное напряжение растяжения в корневом сечении лопатки РК — коэффициент формы; ел — плотность материала лопаток, и суммарное напряжение в лопатках РК

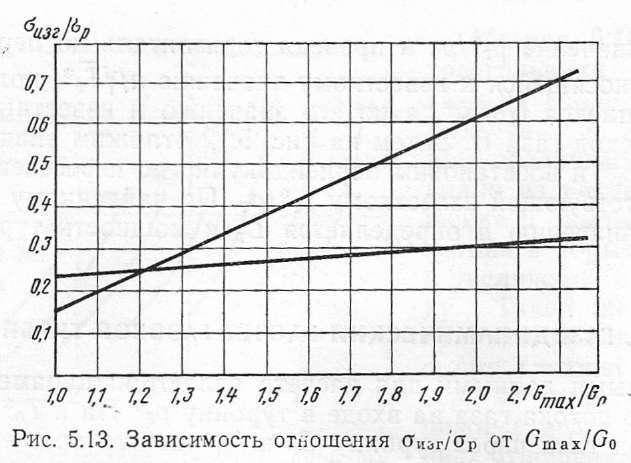

где отношение определяем по рис. 5.13, для чего следует знать отношение максимального расхода газа через турбину Gmax к его значению в стендовых условиях G0.
8. Определяем температуру лопатки

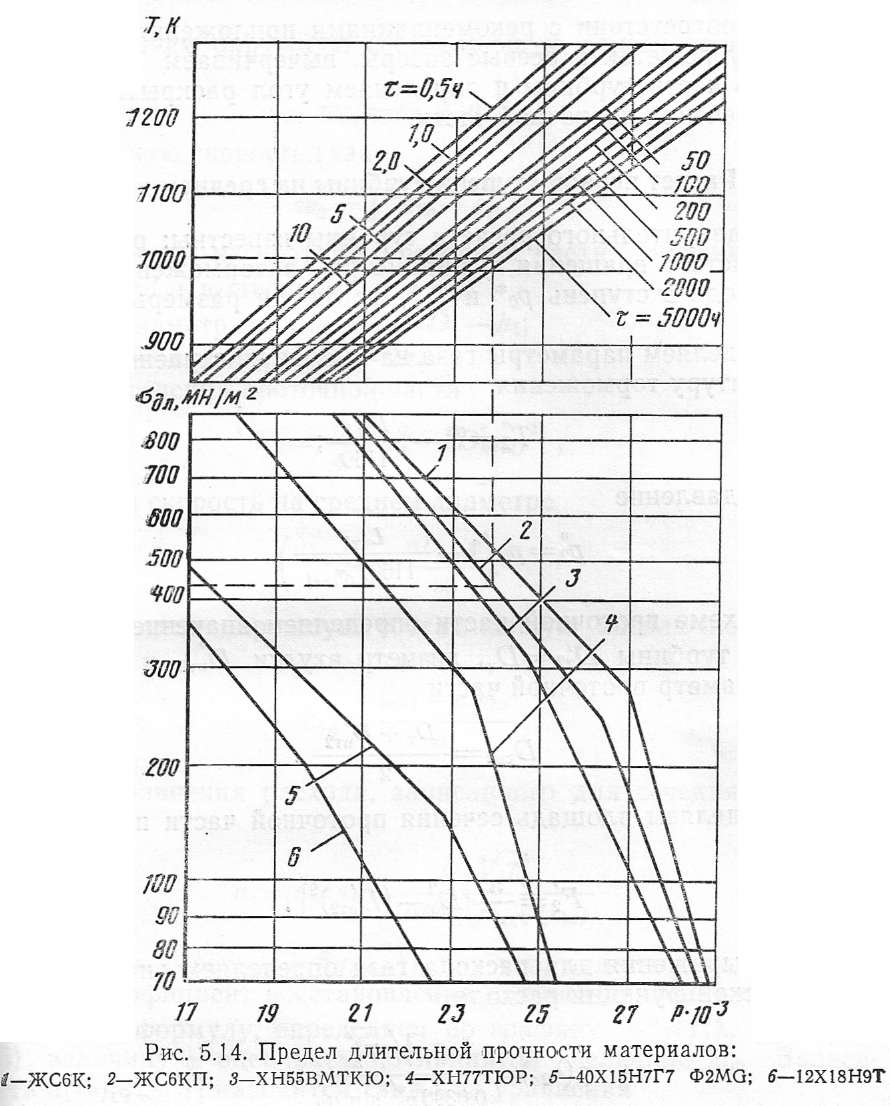

По рис. 5.14 для известных материала лопатки и ее температуры, при заданной длительности работы лопатки находим предел длительной прочности и определяем запас прочности лопатки n=
10. Задаваясь значением числа Маха на входе в турбину М0=0,18... …0,22, определяем:
площадь проточной части
диаметр втулки РК в этом сечении
высоту лопатки СА
В соответствии с рекомендациями приложения 7 определяем ширину решеток и осевые зазоры, вычерчиваем в масштабе проточную часть турбины и определяем угол раскрытия меридионального сечения проточной части.
