4.5. Характеристики камер сгорания
Основными характеристиками камер сгорания являются зависимости полноты сгорания, уровня гидравлических потерь, а также диапазона состава смесей, при которых обеспечивается устойчивое сгорание, от параметров потока воздуха, поступающего в камеру сгорания.
Рассмотрим характеристики камеры по полноте сгорания. Коэффициент полноты сгорания зависит от коэффициента избытка воздуха, объемного расхода воздуха, или, что то же самое, скорости воздуха на входе в камеру, давления и температуры воздуха на входе в камеру.
Зависимость ηг от а показана на рис, 4.5,а. В процессе эксплуатации, а изменяется в широких пределах, поскольку регулирование тяги осуществляется, как правило, изменением подачи топлива в камеру сгорания. Хотя совершенство процесса сгорания зависит от α в зоне горения, по оси абсцисс ради удобства отложен суммарный коэффициент избытка воздуха α∑, который учитывает весь воздух и все топливо, поступающие в камеру сгорания. Как видно из рисунка, максимальное значение ηг достигается при определенном значении α. Обеднение или обогащение смеси по сравнению с этим значением α, приводит к снижению ηг.
Снижение α сопровождается переобогащением смеси в первичной зоне топливом, поэтому из-за недостатка кислорода оно сгорает неполностью, часть топлива выносится в зону смешения, где горение прекращается вследствие снижения температуры. При значительном переобогащении смеси количество тепла, попадающее в зону циркуляции, оказывается очень большим, что вызывает снижение ее температуры, поджигающая способность этой зоны становится недостаточной и наступает срыв пламени («богатый» срыв).
При увеличении а скорость сгорания уменьшается и часть несгоревшего тепла уносится в зону смешения, где из-за дальнейшего снижения температуры горение прекращается. Снижение температуры в зоне стабилизации приводит к «бедному» срыву.
Повышение температуры Tк* на входе в камеру оказывает положительное влияние на полноту сгорания (рис. 4.5, б) в области обогащения или обеднения смеси, что объясняется повышением скорости химических реакций горения с ростом температуры.
С нижение давления рк* ниже атмосферного давления (рис. 4.5, е) вызывает уменьшение ηг. Оно объясняется ухудшением распыла топлива из-за уменьшения перепада давлений на форсунке, падением интенсивности турбулентности потока, увеличением времени горения.
Увеличение скорости воздуха на входе в камеру cк (или объемного расхода) ведет к снижению ηг, что объясняется уменьшением времени пребывания горючей смеси в зоне горения (рис. 4.5,г).
Срывная характеристика камеры сгорания, служащая для' оценки камеры с точки зрения устойчивости процесса, показана на рис. 4.6. На характеристике показана зависимость коэффициента избытка воздуха, при котором наступает срыв пламени, от средней скорости потока в камере.
Поле устойчивых режимов работы камеры сгорания ограничено слева границей богатого срыва. Как было сказано выше, с увеличением ск срыв наступает при больших значениях а, что связано с уменьшением времени пребывания топливовоздушной смеси на границе зоны обратных токов. С увеличением ск уменьшается время пребывания топливовоздушной смеси на границе зоны обратных токов, время контакта смеси с горячими газами становится недостаточным, поэтому срыв пламени наступает при больших α.
Справа поле устойчивой работы ограничено границей бедного срыва. Так как на режимах предельного обеднения смеси сильно снижается температура в зоне горения и в зоне обратных токов, свежая смесь не успевает воспламениться, что приводит к срыву пламени.
Расчет камеры сгорания на стадии проектирования двигателя сводится в основном к определению расхода топлива в камере сгорания на различных режимах работы двигателя и коэффициента избытка воздуха в камере, оценке уровня гидравлических потерь в камере сгорания, определению на основании эмпирических зависимостей габаритных размеров жаровой трубы, расчету диффузора камеры сгорания.

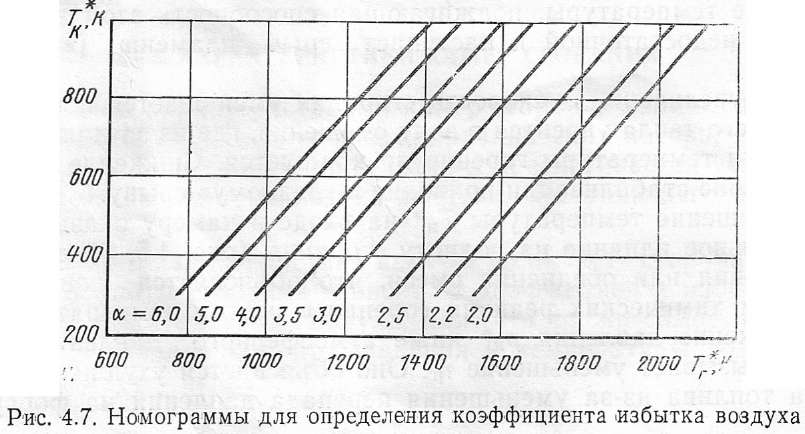

Для определения расхода топлива в камере сгорания (коэффициента избытка воздуха в камере) при заданном расходе воздуха и его термодинамических параметрах (температуре, давлении) можно использовать соотношение (4.9), однако на практике для этой цели обычно используются зависимости, определенные в термодинамических расчетах, типа представленных на рис. 4.7. Используя эти зависимости по заданным значениям Тк* и Тг*, нетрудно определить значение а и расход топлива в камере сгорания
