6.4. Реверс тяги
Реверс тяги — изменение направления ее действия на противоположное — является эффективным средством торможения самолета, с пособствующим уменьшению длины пробега самолета и повышающим безопасность полетов. Реверс тяги осуществляется поворотом газового потока на выходе из двигателя, для чего используются специальные реверсивные устройства.

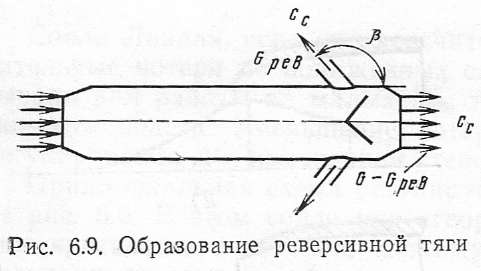

Поворот потока может быть выполнен как на выходе газа из сопла, так и на участке между турбиной и соплом. На рис. 6.9 показано образование реверсивной тяги при частичном повороте потока, когда часть газа GpeB поступает в каналы реверсивного устройства и создает отрицательную тягу, а другая часть G—GpeB идет в прямом направлении и создает положительную тягу. Результирующая двух тяг дает обратную тягу, величина которой
Оценка эффективности реверсирования производится с помощью коэффициента реверсирования, которым называется отношение реверсированной (обратной) тяги Ррев к исходной тяге Р (с выключенным реверсивным устройством)
Достаточное сокращение длины пробега самолета осуществляется при Р=0,4 ... 0,6, для чего отношение GpeB/G должно быть не менее 0,65, т. е." через реверсивное устройство нужно перепускать не менее 65% всего газа.

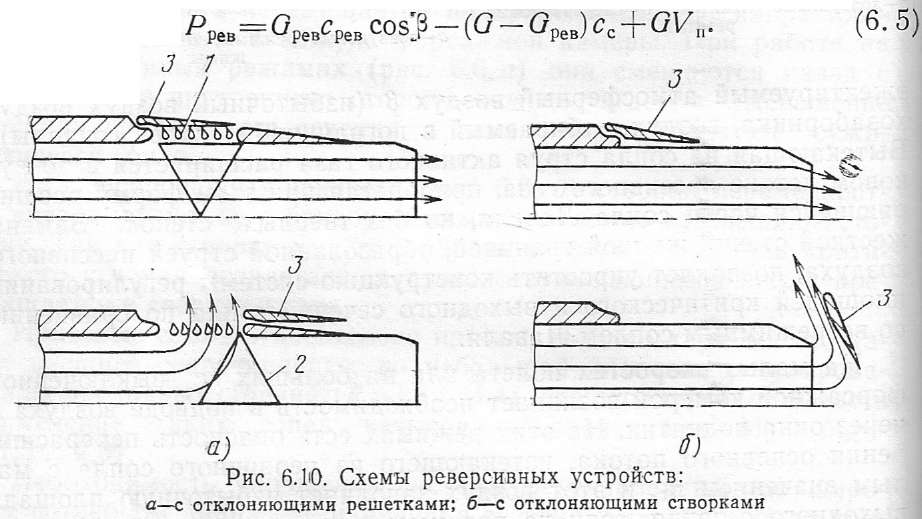

На рис. 6.10 показаны схемы двух реверсивных устройств с отклоняющимися решетками и с отклоняющими створками. В схеме а поток поворачивают решетки 1 при уборке створок 3 и перекрытии движения газа в прямом направлении створками 2. В реверсивных устройствах, выполненных по схеме б, поворот потока осуществляют створки 3.
Часть вторая газотурбинные двигатели
Глава 7
ТУРБОРЕАКТИВНЫЕ ДВИГАТЕЛИ
7.1. Действительный цикл гтд
Из всего многообразия реактивных двигателей в настоящее время наиболее широко распространены турбореактивные двигатели: одноконтурные и двухконтурные. Благодаря экономичности, надежности они являются основным типом силовых установок для дозвуковых и умеренно звуковых скоростей полета.
ТРД отличаются наличием или отсутствием форсажной камеры, числом роторов и рядом других признаков.

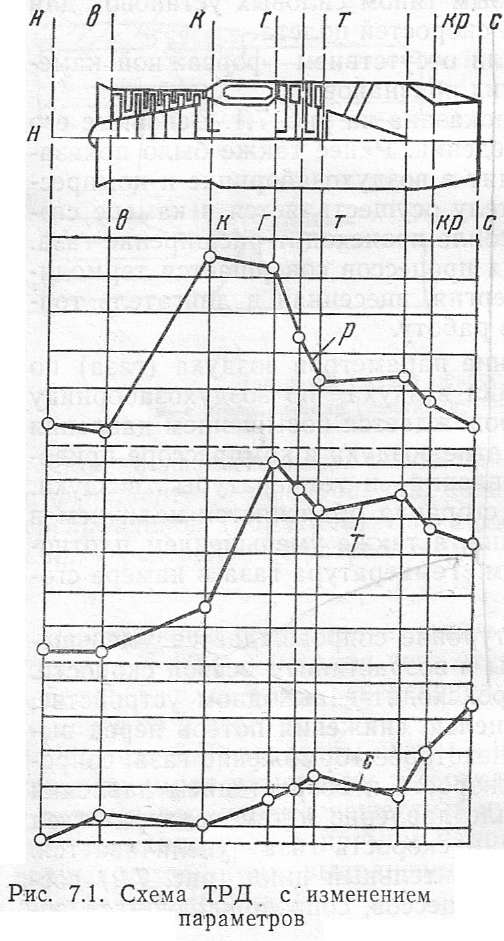

Схема одноконтурного ТРД показана на рис. 7.1. Основные его элементы были приведены во введении. Ранее также было показано, что сжатие воздуха происходит в воздухозаборнике и компрессоре, подвод тепла к рабочему телу осуществляется в камере сгорания, а в турбине и выходном сопле происходит расширение газа. В результате осуществления этих процессов совершается термодинамический цикл, в котором энергия, внесенная в двигатель топливом, превращается в полезную работу.
На рис. 7.1 показано изменение параметров воздуха (газа) по тракту двигателя. При протекании воздуха по воздухозаборнику скорость его снижается, что сопровождается повышением давления 2 температуры. Значительное сжатие воздуха в компрессоре приводит к большому повышению давления и температуры воздуха. Уменьшение давления в камере сгорания объясняется наличием в ней гидравлических сопротивлений, а также уменьшением плотности газа, вызванным его нагревом. Температура газа в камере сгорания резко повышается.
Расширение газа в газовой турбине сопровождается уменьшением его давления и температуры и возрастанием осевой скорости. Дальнейшее расширение газа происходит в выходном устройстве, рассположенном за турбиной. С целью снижения потерь перед выходным соплом осуществляется некоторое торможение газа, сопровождающееся увеличением его скорости и возрастанием давления и температуры. В выходном сопле давление и температура газа из-за расширения уменьшаются, а скорость газа увеличивается.

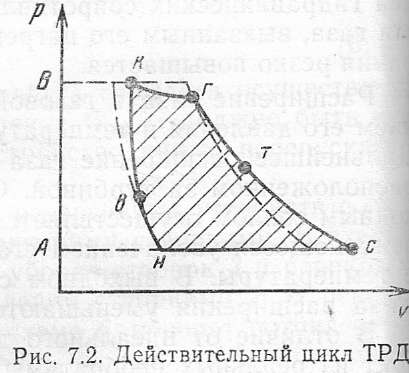

В отличие от идеального действительный цикл (рис. 7.2) состоит из реальных необратимых процессов, сопровождающихся потерями. Для сравнения пунктиром изображен идеальный цикл причем- в обоих циклах одинаковы степени повышения давления л = Рк/Рн и количество подводимого к газу тепла.
Все процессы в действительном цикле (за исключением замыкающего процесса рассеивания тепла в атмосфере, протекающего вне двигателя), являются политропными, а не адиабатными процессами. Таковы процессы: н—в — сжатия воздуха в воздухозаборнике и в—к — в компрессоре, процесс подвода тепла в камере сгорания — к—г, процессы расширения газа в турбине — г—т i сопле — т—с.
Площадь АнкВА эквивалентна работе сжатия, а площадь АсгкВА — работе расширения. Разность их, эквивалентная площади нкгсн, называемая индикаторной работой цикла, меньше чем работа в идеальном цикле.
Применим уравнение Бернулли к процессам сжатия и расширения. Работа расширения газа (без учета расширения в камере сгорания)
а работа сжатия воздуха
где Lrp и Lrc — работа по преодолению сопротивлений в процессах.
Поскольку скорость в сечении н—н равна скорости поле та Уп, она и помещена в фор муле работы вместо скорости сн.
Пренебрегая за малостью потерями на трение в подшипниках и приводе вспомогательных агрегатов
и считая, что ск=ст (они не равны, но мы не учитываем расширение газа в камере сгорания), получаем работу
разность представляет собой механическую работу,
получаемую на валу двигателя; следовательно, индикаторная работа Li расходуется на приращение кинетической энергии, за счет его образуется тяга, механическую работу на валу и на преодоление гидравлических потерь в элементах двигателя
