7.7. Термогазодинамический расчет трд
Исходными данными для расчета являются тяга двигателя F. степень повышения полного давления воздуха в компрессоре температура торможения газа перед турбиной Тт*, температуре торможения газа в форсажной камере Тф* (для ТРДФ). Расчет включает в себя определение параметров потока в основных сечениях двигателя, основных параметров двигателя (удельной тяг:: Руд, удельного расхода топлива Суд, расхода воздуха GB, обеспечивающего получение заданной тяги), а также размеров основных сечений двигателя и его элементов.

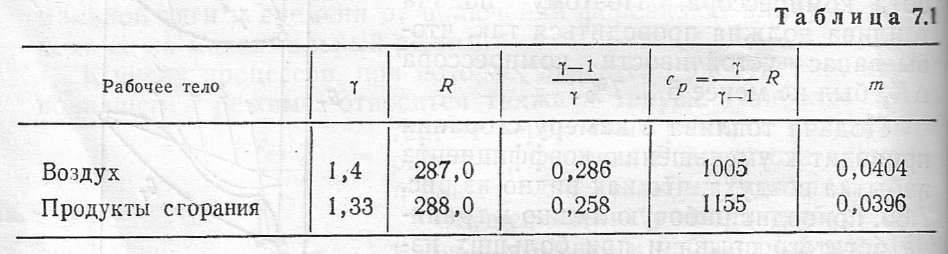

В приводимой ниже последовательности расчета расчетный режим соответствует стандартным условиям на высоте Н=0 при скорости полета Fn = 0. Значения констант, используемых при расчете, даны в табл. 7.1.
7.7.1. Одновальный трд
Определение параметров потока в основных сечениях двигателя.
1. Сечение н—н (невозмущенный поток). Температура торможения воздуха
При М = 0 и Я = 0 температура воздуха давление воздуха
' При других Ми Я давление рн и температуру Гн воздуха находят по приложению 9.
2. Сечение в—в (на входе в компрессор).
Температура торможения воздуха
Полное давление
3. Сечение к—к (выход из компрессора). Полное давление воздуха (при заданной к*)
температура
торможения воздуха определяется по
формуле
полученной из (3.4) и (3.8). Значение — можно взять из приложения 10, а из приложения 11.
Статическая температура воздуха
К.
Па.
Плотность воздуха
4. Сечение г—г (вход в турбину). Температура торможения Тг* задана. Полное давление газа
Значение обследует взять из приложения 11. Относительный расход топлива qT = GT/GB (количество топлива, приходящееся на 1 кг воздуха) можно определить по формуле (4.9) или по номограмме
Значения определены в номограмме для г=0,98 и Ни = 42 910 Дж/кг. При другом г значение qT можно получить путем пересчета по формуле
Коэффициент избытка воздуха
Статические параметры газа:
где сг выбирается по приложению 11;
Сечение т—т (выход из турбины).
Общая степень понижения полного давления в турбине находится из баланса мощностей компрессора и турбины
при подстановке в уравнение выражений для LK и LT:
Величина ( = G0хл/GB, где G0Xл — количество воздуха, отбираемое от компрессора на охлаждение) характеризует отбор воздуха на охлаждение горячих частей двигателя и другие нужды. Для неохлаждаемых турбин <0,04; для охлаждаемых выбираете- в зависимости от тг*: = 0,05 ... 0,06 при тг*=1500 К; = 0,08 ... 0,10 при тг* = 1600 К и = 0,12 ... 0,21 при тг*=1700 К при температуре лопатки Тв= 1200 ... 1300 К.
Величины выбираются из приложения 11. Для определения выражения используется приложение 10.
Температура торможения газа определяется с помощью формулы
Полное давление газа за турбиной Па.
Сечение с—с (выход из реактивного сопла). Степень расширения газа в сопле определяется из баланса давлений в двигателе
Параметры газа на выходе из сопла (для случая расширения газа):
скорость:
температура К
плотность
если , определяют параметры газа в критическом (минимальном) сечении сопла:
скорость , м/с
температуру К
давление
плотность
определение параметров двигателя.
Предварительная оценка диаметральных размеров сечений двигателя.
1. Площадь входа в компрессор (сечение в—в)
По величине Fв, пользуясь формулой, приведенной в подразд. 3.4 и рекомендациями по выбору величины относительно диаметра втулки (приложение 2), определяют диаметр РК (диаметр входного сечения в компрессор) DK1 и высоту лопатки первой ступени
По величинам \ и DK1 определяют диаметр втулки DBT = и средний диаметр проточной части
2. Площадь выходного сечения компрессора (сечение к—к)
Выбрав форму проточной части компрессора по величине FK, пользуясь формулами, приведенными в подразд. 3.4 для сечения на выходе из РК, и выбирая значение относительного диаметра втулки на выходе из компрессора (приложение 2) определяют средний диаметр проточной части на выходе из компрессора и длину лопатки последней ступени h2.
Отношение длин лопаток должно быть равно 2 ... 3,5. Получение желаемого отношения достигается изменением скоростей и с2 и пересчетом плотностей воздуха.
Площадь входного сечения турбины (сечение г—г). Средний диаметр проточной части на входе в турбину выбирают на 5 ... 20% больше среднего диаметра компрессора на выходе: Dcp.T= (1,05 ... 1,20) .
Длина лопатки СА 1-й ступени турбины , м; диаметр РК 1-й ступени , а диаметр втулки РК
Площадь выходного сечения турбины FT = GB/(ст, ), м2. Относительный диаметр втулки РК последней ступени
(при
(при
Длина лопатки РК последней ступени турбины
, м (при
Отношение должно быть равно 1,2 ... 2,5. Получение приемлемого достигается изменением ст или Мт и пересчетом плотностей.
Диаметр
втулки РК последней ступени DBT
= DT—2hT.
5. Площадь выходного сечения сопла
(сечение с—с)
GB/(сc,
),
