7.5.5. Режимы работы двигателя
Зависимости Р и Суд от величин, характеризующих режим работы двигателя в условиях полета, называются характеристиками двигателя. Различают дроссельные, скоростные и высотные характеристики.
Наиболее точными являются характеристики, полученные экспериментальным путем — испытанием на стенде или в полете на летающей лаборатории. В ряде случаев характеристики получают расчетным путем.
В условиях эксплуатации потребная тяга двигателя изменяется в широких пределах. В момент взлета, набора высоты она должна быть максимальной, при посадке — минимальной или даже отрицательной. Тяга двигателя регулируется путем изменения режима его работы.
Режимы работы, используемые в полете и для управления полетом, называются рабочими режимами. В настоящее время для ТРД без форсирования различают следующие режимы работы: взлетный (максимальный), номинальный, крейсерские режимы и режим малого газа.
Максимальный (взлетный) режим используется для взлета, набора высоты, достижения максимальной скорости и выполнения маневров. Этот режим соответствует наибольшей тяге, которую двигатель может развивать в определенных условиях в течение ограниченного времени (не более 5 ... 10 мин). Общая наработка двигателя на напряженном взлетном режиме составляет для гражданских самолетов 2 ... 5% от ресурса.
Номинальный режим используется для набора высоты и как основной режим для полета с максимальной скоростью. Тяга на режиме составляет 80 ... 90% от взлетной, непрерывная работа ограничивается одним часом, а общая наработка составляет примерно 40% ресурса.
Крейсерские режимы предназначены для длительной работы двигателя, они отличаются пониженными частотами вращения и тягами. Время работы на этих режимах не ограничивается. Максимальный крейсерский режим (0,85 Ртах) используется при дальних полетах с максимальной скоростью. Имеются пониженные крейсерские режимы (например, 0,7Ртах)-
Режим малого газа представляет собой минимальный установившийся режим, применяемый при планировании самолета, при пробеге его после посадки, при работе двигателя после запуска. При этом двигатель развивает тягу РМ.Т= (0,03 ... 0,05)Рmах при
Режимы работы двигателя устанавливаются положением рычага управления двигателем (РУД). При изменении внешних условий и неизменном положении РУД поддержание режима работы двигателя возлагается на систему его регулирования.
7.5.6. Дроссельные характеристики
Дроссельной характеристикой называется зависимость тяги, удельного расхода топлива и других основных параметров двигателя от режима его работы при заданных условиях полета (Vп= const и H = const). Режим работы задается расходом топлива, температурой газа перед турбиной Tv* или частотой вращения. Характеристика может быть построена по любому из указанных параметров, а также и по углу установки РУД. Обычно такая характеристика строится по частоте вращения (рис. 7.16). Приведенная к земным стандартным условиям она называется стендовой характеристикой.
Дросселирование — уменьшение подачи топлива в двигатель — приводит к снижению температуры газа перед турбиной Тг*, к уменьшению работы и мощности турбины, следовательно, к снижению частоты вращения. Это влечет за собой, как видно из рисунка, быстрое снижение Р, снижение Суд до минимального значения, а затем его увеличение.
Изменение G по п показано на рис. 7.17. С уменьшением п снижается работа, затрачиваемая на сжатие 1 кг воздуха, что приводит к уменьшению к* и GB примерно пропорционально п. В области максимальной частоты вращения эта зависимость отклоняется от линейной. Объясняется это тем, что вблизи птах скорость c1a приближается к скорости звука, q( B) приближается к своему предельному значению, что ведет к прекращению роста G.
Изменение удельной тяги определяется значением скорости истечения сс, которая согласно формуле (6.3) зависит от с и Тт*.

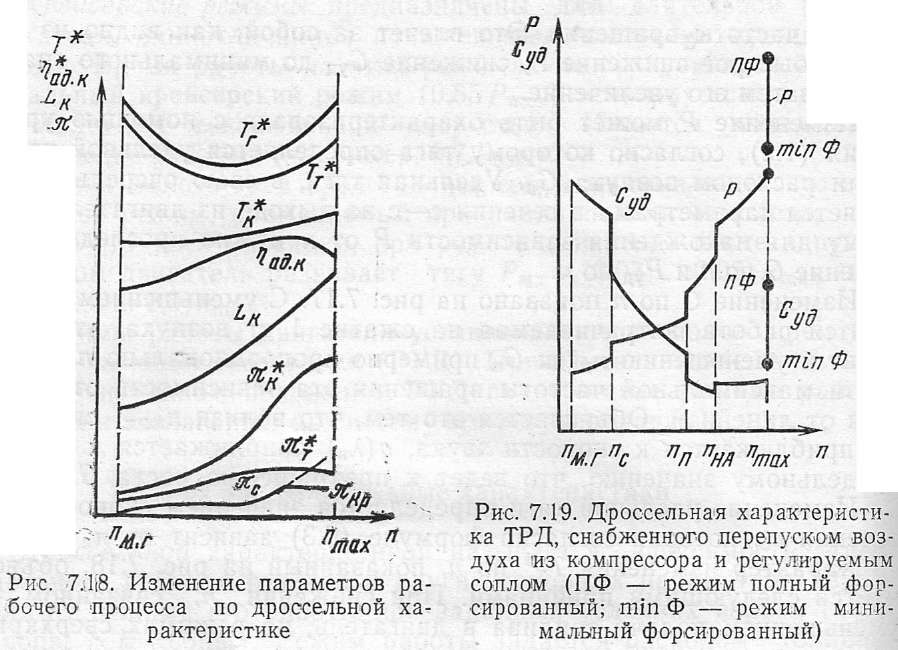

Характер изменения Тт* по п, показанный на рис. 7.18, объясняется следующими причинами. При снижении п, связанном с уменьшением подачи топлива в двигатель, на режимах сверхкритического истечения газа из сопла , степень
понижения давления газа в турбине т* остается постоянной, поэтому уменьшение работы турбины LT происходит только за счет снижения температуры газа Тг* ( = const). При уменьшении n в зоне докритического истечения газа из сопла LT уменьшается за счет частичного снижения т*, что ведет к замедлению снижения Тг*.
Дальнейшее снижение n сопровождается резким падением КПД компрессора и турбины т*. Сохранение баланса мощности компрессора и турбины ,VТ при этом обеспечивается увеличением ТТ*, и при некотором п Тг* достигает максимально допустимого значения. Зависимость температуры газа за турбиной (перед соплом) ТТ* имеет тот же характер, что и Тт* (рис. 7.18).
Таким образом, характер изменения Руд по п (рис. 7.17) объясняется следующими причинами. Вначале Руд уменьшается из-за снижения скорости сс, происходящего вследствие снижения Тт*.
В дальнейшем снижение Руд, несмотря на уменьшение с, происходит медленнее, из-за роста Тт*.

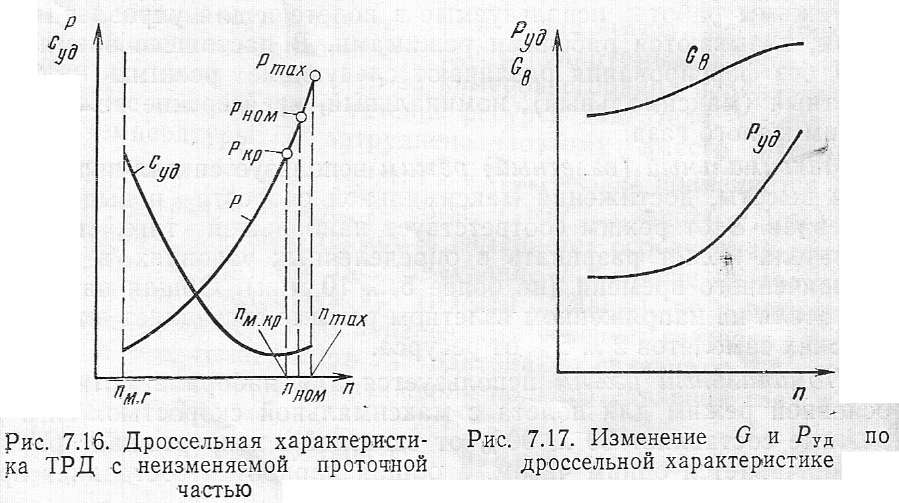

Изменение Руд и G по п приводит к резкому снижению Р по я (см. рис. 7.16). Так, при изменении n на 1% тяга изменяется на 3 ... 4%.
Удельный расход топлива по частоте вращения (рис. 7.16) изменяется аналогично изменению температуры газа перед турбиной.
Удельный расход топлива согласно формуле (1.8) зависит от удельной тяги и количества тепла, подводимого к 1 кг воздуха, которое, в свою очередь, определяется температурой Тг* газов перед турбиной и Тк* воздуха за компрессором.
Зависимость Руд, Тг* и Тк* по п позволяет объяснить характер изменения Суд при частоте вращения. Уменьшение п сопровождается уменьшением удельной тяги. Что касается количества тепла, подводимого к каждому килограмму воздуха, то оно в основном определяется разностью температур Тг*—Тк*, которая в начале уменьшается из-за быстрого уменьшения Тг*, а затем, когда Тт* возрастает, а Тк* продолжает уменьшаться, увеличивается. При дросселировании вначале уменьшение Q0 оказывает более сильное влияние, нежели падение Руд, поэтому Суд несколько снижается. Но в дальнейшем уменьшение Руд и увеличение Q0 приводят к быстрому росту СУд.
Изображенная на рис. 7.16 дроссельная характеристика имеет нерегулируемую проточную часть. Наличие на двигателе элементов, изменяющих проточную часть (перепуск воздуха из компрессора, изменение площади FKр критического сечения сопла), оказывает влияние на протекание характеристик (рис. 7.19).
В диапазоне изменения n от тах до п, где перепуск закрыт, a FKV минимальна, характер изменения Р и Суд не отличается от рассмотренного ранее (см. рис. 7.16). При п = пп открывается перепуск, часть воздуха выпускается в атмосферу. Уменьшение расхода газа приводит к снижению мощности турбины, поэтому для поддержания равновесного режима увеличивается подача топлива в камеру сгорания, что приводит к увеличению температуры газов Тг* перед турбиной. Тяга при этом из-за уменьшения расхода газа скачкообразно уменьшается, а удельный расход топлива Суд скачкообразно увеличивается, что объясняется непроизводительным расходованием энергии топлива на сжатие воздуха, перепускаемого в атмосферу.
При п = п0 раскрывается сопло, что приводит к повышению: степени расширения газа т* на турбине и снижению Tv* для сохранения энергетического баланса (NT=NK). Несмотря на небольшое увеличение расхода, тяга при этом уменьшается, так как снижение рт* и Тт* приводят к уменьшению скорости истечения сс и удельной тяги Руд.
Уменьшение Тт* должно приводить к уменьшению Суд. В то же время снижение на малой частоте вращения к и ухудшает экономичность двигателя. В результате действия противоположно влияющих факторов Суд при раскрытии сопла изменяется незначительно.
