3.3.7. Профилирование лопаток по их высоте
Поскольку окружная скорость и густота решетки изменяются по высоте лопатки, то различные элементарные ступени работают в разных условиях. Поэтому для работы полной ступени с высоким КПД нужно, чтобы параметры лопаток РК и НА изменялись по высоте, что может быть достигнуто соответствующим профилированием лопаток. Наибольшее распространение получило профилирование по закону свободного вихря (лопатки при этом называются вихревыми) и по условию постоянства степени реактивности по высоте лопатки (такие лопатки называются лопатками с постоянной реактивностью).
В основу профилирования вихревых лопаток положены закономерности, свойственные свободному вихревому движению, при котором окружная скорость возрастает по направлению к центру (пример — кругообразное движение жидкости при вытекании ее через отверстие в центре). Закон свободного вихря выражается формулой
cur=const, (3.22)
где r — радиус вращения.
Так же изменяются по радиусу окружные составляющие абсолютных скоростей воздуха:
c1ur = const; c2ur= const, (3.23)
осевые на всех радиусах остаются одинаковыми c1аr = const, с2а = const (при условии постоянства потерь по r), а абсолютные скорости и уменьшаются с увеличением r.
Для вихревых лопаток также характерна обратная пропорциональность между закруткой воздуха в РК Δcu и радиусом r, что следует из (3.23):
, (3.24)
а также постоянство работы, передаваемой воздуху по высоте лопатки, что видно из формулы работы (3.12) с учетом выражения (3.24):
(3.25)
где ω- угловая скорость РК.
Подставив в (3.14) значение Δcu = c2u—C1u, получим
Заменив u=ωr, умножив и разделив на r второй член правой части равенства
с учетом
получим, что увеличивается по высоте лопатки:
(3.26)
Этот вывод означает, что работа сжатия воздуха в РК и давление его по высоте лопатки увеличиваются.

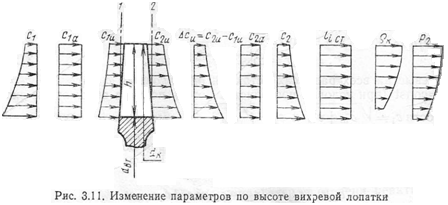

Учитывая изменение параметров воздуха по высоте лопатки (рис. 3.11) получаем, что в связи с ростом и по высоте, постоянством c1a и c2a и уменьшением с1u и с2u, уменьшаются относительные скорости ω1и ω2, уменьшаются углы β1 и β2 и растут углы α1и α2 (рис. 3.12). Все это приводит к необходимости уменьшения углов установки лопаток РК от корня к вершине, вследствие чего лопатка оказывается закрученной в направлении вращения РК. В соответствии с изменением угла α2 должен измениться и угол установки лопаток НА на входе.
Рис. 3.12. Изменение профиля вихревых лопаток РК и НА по высоте
В ступенях с вихревыми лопатками отсутствует перетекание воздуха в зазорах между лопатками, вызываемое центробежными силами и приводящее к потерям. Объясняется это тем, что давление воздуха в ступенях повышается от втулки к периферии и уравновешивает действие центробежных сил. Постоянство осевых скоростей по высоте лопаток РК и НА исключает перемешивание струек воздуха, движущихся друг относительно друга в осевом направлении на разных радиусах, что также уменьшает потери.
Вместе с тем закрутка лопаток по высоте вызывает усложнение технологии их изготовления, а при большой высоте лопаток приводит к неблагоприятной форме межлопаточных каналов. Целесообразно такие лопатки применять в случае большой величины (короткие лопатки).
В ступенях с предварительная закрутка воздуха на входе в РК назначается из условия
,
где А и В — постоянные коэффициенты, выбираемые так, чтобы на Dк получить наибольшую , а на Dвт свести ее на нет, получив осевой вход воздуха на РК. Закрутка воздуха в РК , так же как в вихревых ступенях, уменьшается с увеличением r. Окружная составляющая абсолютной скорости на выходе из РК остается практически постоянной, так как увеличивается примерно на столько же, насколько уменьшается по радиусу.
Рис. 3.13. Изменение параметров по высоте лопатки с постоянной степенью реактивности
Лопатка
НА
Рис. 3.14. Изменение профилей лопаток РК и НА при
Что же касается осевых скоростей на входе в РК и на выходе из него, то они по высоте лопатки уменьшаются (рис. 3.13).
Треугольники скоростей воздуха по высоте лопатки РК и НА, построенные в соответствии с изменением параметров по высоте лопатки, показаны на рис. 3.14. Как видно, , число М, углы и лопаток РК изменяются менее резко, чем у вихревых лопаток, поэтому лопатки РК менее закручены, более конструктивны и технологичны. Но так как углы изменяются более резко, чем у вихревых лопаток, то лопатки НА оказываются более закрученными. Большая величина в периферийной части лопаток позволяет повысить у таких лопаток и и тем самым повысить напорность ступени. Благодаря преимуществам такие ступени применяют более широко, чем вихревые.
