9.5. Особенности характеристик трдд
Номенклатура характеристик ТРДД сохраняется той же, что и для ТРД.

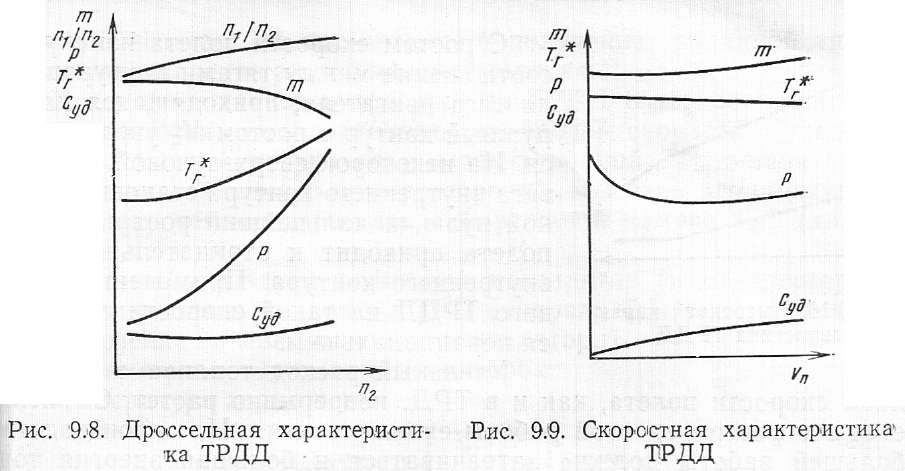

Дроссельная характеристика представлена на рис. 9.8, где показана зависимость Р, Суд, Тт* и скольжения (соотношения между частотами вращения роторов НД и ВД) от частоты вращения ротора ВД п2. Частота вращения п2 изменяется в результате увеличения или уменьшения количества топлива, подаваемого в двигатель РУД. Уменьшение подачи топлива приводит к снижению Тт*, мощностей турбин и частот вращения роторов НД и ВД. При этом уменьшаются расход воздуха и степени повышения КНД и КВД, что с уменьшением ТГ* приводит к снижению тяги.
С уменьшением частоты вращения удельный расход топлива Суд изменяется так же, как по дроссельной характеристике ТРД: при снижении п2 уменьшается, достигает минимума на номинальном режиме и увеличивается при дальнейшем дросселировании из- за снижения степеней повышения давления КНД и КВД и КПД компрессора и турбины.
По мере дросселирования уменьшается п2, степень двухконтурности m возрастает. Связано это с тем, что поскольку меньше, чем . то она при снижении медленнее и уменьшается, значит давление воздуха в наружном контуре и расход Св через него снижаются в меньшей степени, чем через внутренний контур.
Скоростная характеристика, показывающая зависимость Р, Суд и других параметров двигателя от скорости полета при постоянной высоте полета изображена на рис. 9.9.
Рост скорости полета приводит к увеличению степени двухконтурности. Так как степень повышения полного давления воздуха вентилятором в наружном контуре *ц невелика, она с ростом скорости существенно возрастает, поэтому расход через этот контур увеличивается более интенсивно, чем через внутренний, расход через который пропорционален общей степени повышения давления в компрессоре значительно большей, чем *ц. В результате степень двухконтурности с ростом скорости полета увеличивается.
Изменение удельной тяги по скорости полета определяется темпом изменения скоростей истечения газа из контуров. С ростом Vn более сильно растет скорость истечения из наружного контура ссИ. Так же как и в ТРД, скорость истечения растет медленней, чем скорость полета, поэтому удельные тяги контуров и тяга двигателя уменьшаются.
Изменение тяги ТРДД определяется изменением тяги контуров,, которая уменьшается из-за того, что удельная тяга падает сильнее, чем растет расход воздуха (газа), причем падение тяги более сильное, чем у ТРД.
С ростом скорости полета изменяется соотношение между тягами контуров: до ля тяги двигателя, приходящаяся на наружный контур с ростом Vn увеличивается. На некоторой сверхзвуковой скорости тяга внутреннего контура становится раиной нулю, и дальнейший рост скорости полета приводит к отрицательной тяге внутреннего контура. Применение обычного ТРДД на такой скорости становится нерациональным.
Удельный расход топлива с увеличением скорости полета, как и в ТРД, непрерывно растет. Объясняется это ростом тяговой работы единицы тяги. На производстве большей работы должна затрачиваться и большая энергия топлива.

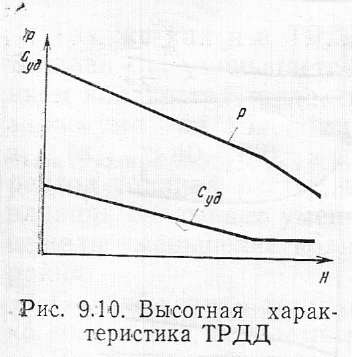

Высотная характеристика (рис. 9.10) показывает зависимость Р, Суд от высоты полета при постоянной скорости.
С увеличением высоты полета уменьшается давление и плотность атмосферного воздуха, следовательно, снижаются расходы воздуха (газа) через контуры, но быстрее падает расход воздуха через наружный контур, так как там медленней возрастает степень повышения давления вентилятора, следовательно, степень двух- контурности с высотой полета снижается.
С ростом высоты полета растут скорости истечения газа из контуров, причем более интенсивно растет скорость истечения из внутреннего контура. Объясняется это тем, что при постоянной скорости полета в связи с более быстрым ростом степени повышения давления во внутреннем контуре быстрее растет и перепад давле- j ний в его сопле. Растет также степень подогрева газа в контуре. Так как удельная тяга при Fn=const пропорциональна скорости истечения газа [см. формулу (1.3)], то удельная тяга внутреннего контура с увеличением Н растет быстрее, чем Руд наружного контура, в результате удельная тяга двигателя растет до высоть: 11 км.
Поскольку определяющее влияние с ростом Н оказывает уменьшение расхода воздуха, полная тяга двигателя с увеличением высоты полета уменьшается. Причем после высоты 11 км тяга ТРДД снижается более интенсивно, пропорционально снижению Рн (так же, как у ТРД). Причины изменения удельного расхода топлива ТРДД по высоте полета такие же, что и для ТРД.
