7.3. Зависимость удельных параметров двигателя от параметров цикла
В ТРД работа цикла расходуется на увеличение кинетической энергии газового потока (на создание тяги). Чем больше Lц, тем большее ускорение приобретает газ в двигателе, тем больше тяга и удельная тяга.
Тяга равна произведению расхода воздуха G на удельную тягу. Удельный Расход воздуха зависит от размеров проходных сечений а удельная тяга — от параметров рабочего процесса. Считая раз ход воздуха неизменным, можно упростить анализ и исследовав влияние параметров рабочего процесса на Руд и Суд.
Необходимая для анализа связь между Lц и Руд может быть найдена, если из уравнения (7.3) определить скорость истечения газа cc= подставить ее значение в уравнение удельной тяги Руд=сс—Уп (формула 1.5):
Таким образом, значение удельной тяги (при Vn = const) полностью определяется значением работы цикла Lц. При анализе зависимости Руд и Суд от параметров цикла будем считать постоянной Vп.
7.3.1. Зависимость удельных параметров двигателя от температуры газа перед турбиной.
Поскольку работа цикла растет с увеличением Tг* (см. рис. 7.3) то и Руд с ростом Tг* повышается вследствие увеличения количества тепла, подводимого к рабочему телу ( = const). При Тг*= Тгmin* удельная тяга становится равной нулю, так как количество тепла, подводимое к рабочему телу, становится равным теплу, идущему на покрытие потерь.
Объясняется это тем, что при я2=const остается прежней работа сжатия воздуха и работа расширения газа в турбине, поэтому увеличение Тг* приводит к росту температуры Tт* и давления рт* веред соплом, что вызывает рост скорости истечения сс, а значит и рост Руд.
При Тг*= Тгmin* (см. рис. 7.3) удельный расход топлива бесконечно велик, так как равна нулю удельная тяга Руд. Увеличение Tг* за счет подвода большого количества тепла приводит к уменьшению Суд из-за быстрого роста Руд. Но начиная с некоторой температуры, называемой экономической, рост количества подводимо- то тепла, пропорциональный Тг*, обгоняет увеличение сс и Руд, что приводит к росту Суд.
В ТРД температура газа перед турбиной превышает Т*.9к, поэтому с ростом Tг* удельный расход топлива возрастает.
7.3.2. Зависимость удельных параметров двигателя от суммарной степени повышения давления

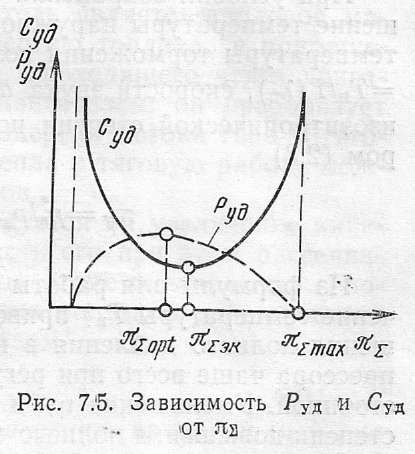

Влияние на Руд и Суд рассмотрим при условии постоянства величины Тг*. Зависимость Руд от яа имеет максимум, а зависимость удельного расхода топлива — минимум (рис. 7.5).
М аксимум удельной тяги совпадает с максимумом (см. рис. 7.4). Как и в случае с работой , такой характер изменения Руд объясняется влиянием двух факторов: увеличением термического КПД цикла с ростом и уменьшением количества подводимого к рабочему телу тепла (см. подразд. 7.2.1).
Удельный расход топлива Суд при = 1 и , =0 стремится к бесконечности (в реальном двигателе величина в формуле удельного расхода топлива (не равна нулю). С увеличением вначале Суд уменьшается, так как при заданной Tг* с увеличением растет количество подводимого тепла Q0. Как видно из рис. 7.5, вблизи opt почти не изменяется Руд, в то время как Q0 продолжает уменьшаться, поэтому и Суд уменьшается и достигает минимума при некоторой (ее называют экономической степенью повышения давления), большей 0pt. Когда влияние падения Руд становится более интенсивным, чем влияние снижения Q0, Суд начинает расти, особенно сильно при приближении Руд к нулю.
