8.2. Особенности рабочего процесса в трдф
Сгорание топлива в форсажных камерах, подаваемого большим числом форсунок, объединенных общими топливными коллектора- ми, осуществляется при высокой температуре газов, выходящих из турбины, в составе которых имеется кислород, неиспользованный в основной камере. Значение для форсажных камер находится в пределах 1,1 ... 1,8.
Получение возможно большей тяги на форсированном режим требует, чтобы при включении форсажной камеры режим работы турбокомпрессора сохранялся тем же, что и на максимальном бес- форсированном режиме, т. е. чтобы частота вращения тах и температура газа перед турбиной были бы максимальными Вместе с тем включение форсажной камеры увеличивает температуру перед соплом (за турбиной) до 1100 К, что наряду с наличием гидравлических сопротивлений в форсажной камере, приводит к уменьшению плотности газа (увеличению удельного объема) а вызывает повышение давления газа за турбиной рт*, снижение перепада давлений на турбине, уменьшение ее мощности, снижение n. Регулятор, поддерживающий n = const, увеличивает подачу топлива в основную камеру сгорания, что приводит к росту Тг*, перегреву лопаток и выходу двигателя из строя. Поэтому включение форсажной камеры требует увеличения площади критического сечения сопла, что обеспечивает прохождение через него того же количества газа, но с меньшей плотностью.

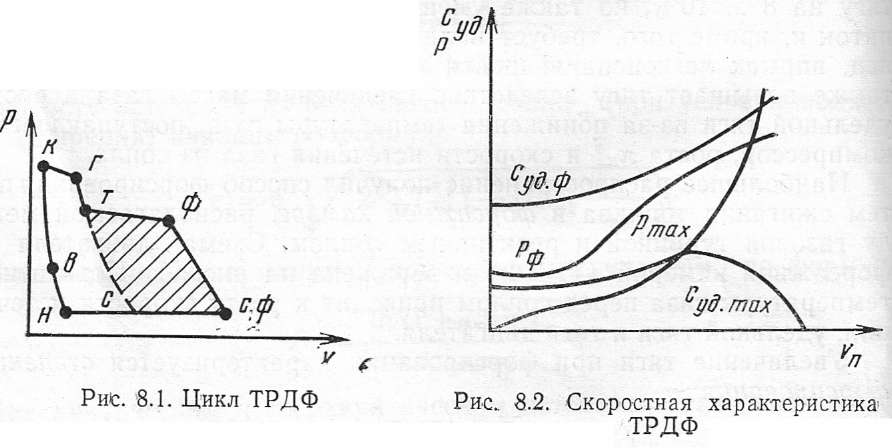

На рис. 8.1 изображен цикл ТРДФ. Так же, как и в цикле ТРД линия н—к изображает процесс сжатия воздуха, к—г — процесс подвода тепла в основной камере, г—т —• процесс расширения газа
Заштрихованная площадь на рисунке показывает увеличение работы цикла при включении форсажной камеры, что приводит к увеличению удельной тяги двигателя.
Включение форсажной камеры сопровождается ростом удельного расхода топлива. Ухудшение экономичности объясняется тем, что подвод тепла к газу осуществляется при давлении, значительно меньшем, чем давление в основной камере сгорания, отчего ухудшается использование тепла (уменьшается термический КПД).
8.3. Особенности характеристик трдф
Для ТРДФ кроме режимов, указанных в подразд. 7.5.5, устанавливаются присущие только им режимы: полный, частичный и минимальный форсированные. На режиме полном форсированном создается максимальная тяга, следовательно, обеспечивается наибольшая степень форсирования двигателя. Этот режим осуществляется при максимально допустимых п, Тг* и 7ф*. Время работы на режиме ограничено. Режим применяется для взлета, разгона самолета, а также используется для боевого применения.
Режим частичный форсированный обеспечивается при несколько меньшей и отличается меньшей тягой, чем при полном форсированном режиме. Время работы на режиме, как правило, не ограничивается. Режим используется при длительном сверхзвуковом полете самолета. На режиме минимальном форсированном тяга двигателя незначительно отличается от Ртах.
Скоростная характеристика ТРДФ показана на рис. 8.2. Там же приведена характеристика двигателя с выключенной форсажной камерой. Как видно, характер изменения Р и Суд ТРДФ и ТРД схож между собой. Отличие заключается в том, что по скорости полета Рф возрастает более интенсивно и до значительно большей скорости, чем у ТРД, т. е. ТРДФ может обеспечить высокие тяги до более высоких скоростей полета, чем ТРД. Удельный расход топлива изменяется более полого и при больших Vn ТРДФ может иметь меньший Суд, чем ТРД.
Характер изменения Рф и Суд. по Н такой же, как у нефорсированного двигателя.
