5.9.3. Расчет второй ступени по среднему диаметру
Исходные данные для расчета: работа ступени = 161 500 Дж/кг, час-
юта вращения ротора n=7960 об/мин, параметры потока перед ступенью
р*' =5,8*105 Па, Т0*' = 1121 К, p’0=5,4 * 105Па, Т0’=1099 K, 2=0,55), форма и размеры проточной части.
В предварительном расчете принято: число Маха на выходе из ступени: M0=0.52 ( =0,55) и угол потока по абсолютной скорости 2 = 85°.
1. Температура торможения на выходе из ступени
2. Окружная скорость
3.скорость газа на выходе из ступени:
Абсолютная скорость
осевая составляющая
абсолютной скорости
окружная
-составляющая абсолютной скорости
окружная
-составляющая относительной скорости
относительная скорость
4. Окружная составляющая относительной скорости на входе в рк
где
5. Площадь проточной части на входе в ступень
6. Угол потока -на входе в рк по абсолютной -скорости определяется, как и в расчете первой ступени, по двум формулам:

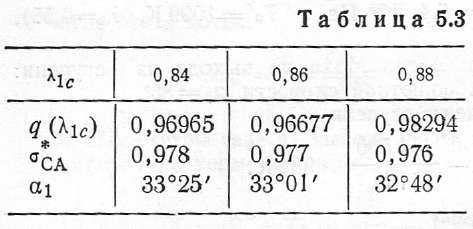

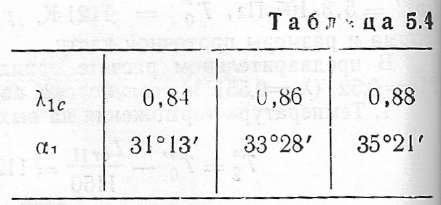

Результаты решения первого уравнения приведены в табл. 5.3, а второго _— з табл. 5.4. Графическое решение уравнений (рис. 5.1Э. б) дает = 33°05', = 0,848.
7. Абсолютная скорость газа на входе в РК
ее осевая составляющая
8. Относительная скорость газа на входе в РК
9. Параметры газа на выходе из СА: статическое давление
статическая температура
10. Углы потока по относительной скорости:
на входе в РК
на выходе из РК
11. Степень конфузорности течения
По сумме углов = 113°39' и величине k по рис. 5.16 определяем = =0,982.
12. Адиабатная работа расширения газа в РК
13. Параметры газа на выходе из ступени: статическое давление
Статическая температура
Температура торможения
Полное торможения
14.Адиабатная работа расширения газа в ступени:
По заторможенным параметрам
По статическим параметрам
Степень реактивности на среднем диаметре
Коэффициент полезного действия ступени
Адиабатная работа расширения газа в турбине
Коэффициент полезного действия турбины
Глава 6 выходные устройства
6.1. Назначение и параметры выходных устройств
Выходное устройство ТРД можно видеть на рис. 5. Основным элементом его является сопло 6, в котором происходит превращение потенциальной энергии газа в кинетическую энергию направленного движения. Сопло связано с турбиной выходным каналом 5, где поток благодаря конусному обтекателю перестраивается с кольцевого на цилиндрический.
В ряде случаев из-за особенностей компоновки двигателя на самолете перед соплом устанавливается удлинительная труба (на рис. 5 не показана. Не показаны также устройства для реверса и девиации тяги, являющиеся элементами выходных устройств).
Кроме задачи эффективного преобразования потенциальной энергии газа в кинетическую энергию струи выходные устройства должны обеспечить необходимый закон регулирования двигателя, возможное снижение шума реактивной струи, отклонение вектора тяги в заданном направлении (реверс). Выходное устройство современного двигателя представляет сложную систему, от работы которой зависят летно-технические характеристики самолета.
Параметром, характеризующим работу выходного устройства, является располагаемая степень понижения давления газа в сопле
определяемая, как отношение полного давления газа рт* перед соплом к статическому давлению рн в окружающей атмосфере.

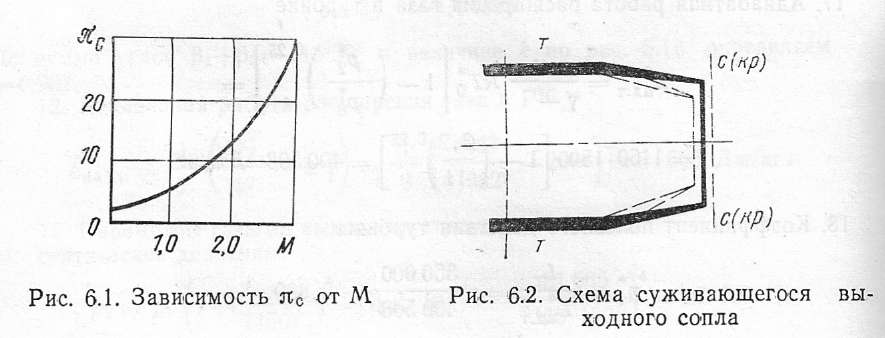

Величина зависит от числа М полета и от режима работы двигателя, т. е. от величин, определяющих суммарную степень повышения давления в двигателе. Примерная зависимость от М для ТРД при *=10 ... 15 и Тг* = 1400 ... 1500 К приведена на рис. 6.1.
Величина определяет тип применяемого на двигателе сопла. На дозвуковых и небольших сверхзвуковых скоростях полета величина незначиельно превышает ( для , что позволяет применять простые и легкие суживающие сопла. Когда же значительно больше (на сверхзвуковых скоростях полета), применение таких сопел приводит к большим потерям тяги и вынуждает применять сверхзвуковые сопла
