Степень реактивности ступени турбины
Расширение газа в ступени происходит как в СА, так и в РК. Соотношение между адиабатными работами в СА и РК характеризуется степенью реактивности — отношением адиабатной работы расширения газа на лопатках РК Lад РК к адиабатной работе ступени Lад.ст
Адиабатная работа определяется по уравнению, а адиабатная работа расширения газа в СА
Если >0, газ расширяется и в РК и в СА. Если q<0, это означает повышение (а не понижение) давления в РК, межлопаточный канал в РК оказывается не конфузорным, а диффузорным. Отрицательная реактивность на расчетном режиме не допускается, так как приводит к дополнительным потерям.
Величина не остается постоянной по высоте лопаток: на DST она меньше, а на Dк — больше, что определяется изменением параметров газа по радиусу проточной части.
На входе в СА газ движется в осевом направлении и параметры его по высоте лопаток одинаковы. Пройдя СА, газ изменяет направление, он закручивается, скорость c1 имеет теперь окружную составляющую c1u (см. рис. 5.4), и поток из-за вращения оказывается в поле действия центробежной силы. Под ее действием давление газа в зазоре между СА и РК увеличивается от корня к периферии, что ведет к уменьшению перепада давления на СА и уменьшению скорости истечения.
В практике турбиностроения применяют обычно закон профилирования cur=const (закон постоянной циркуляции), при котором угол а возрастает, или закон = const.

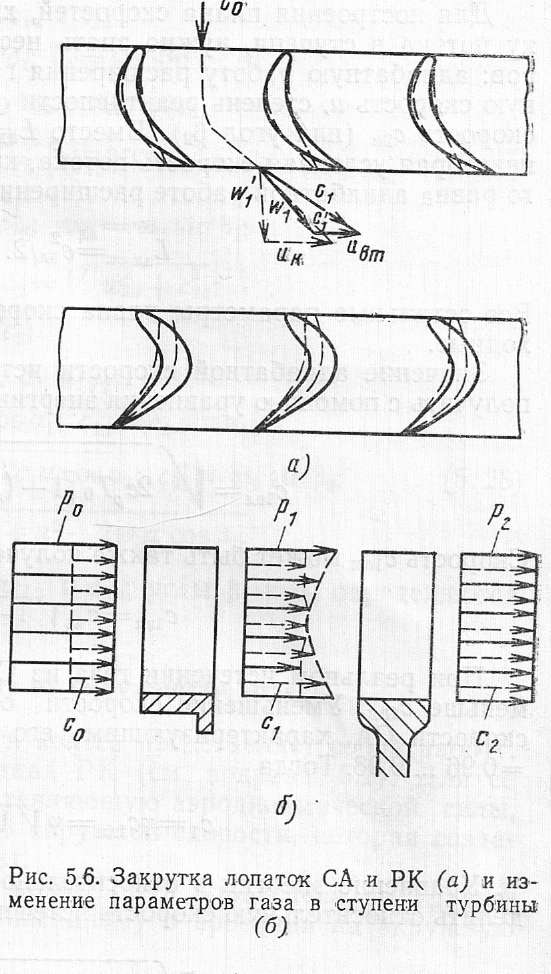

Как видно из рис. 5.6, где изображены треугольники скоростей газа на входе в РК на DBT (сплошные линии) и на DK (штриховые линии), угол Pi входа потока на лопатки РК увеличивается от корня к периферии.
С целью уменьшения потерь энергии стремятся не допустить закрутки газа за РК, при этом давление газа на выходе остается постоянным по радиусу. Так как давление перед лопатками увеличивается к периферии, то и степень реактивности к периферии также увеличивается.
Указанные выше факторы, а также рост окружной скорости и по высоте лопатки, приводят к необходимости выполнения закрученных лопаток турбины.
5.4.3. План скоростей ступени

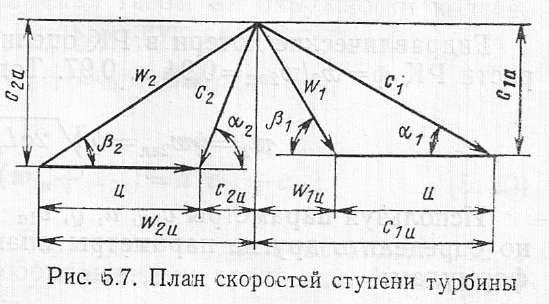

Входной и выходной треугольники скоростей газа, совмещенные на одном рисунке, называются планом скоростей ступени (рис. 5.7). Как и в компрессоре, проекции скоростей газа на осевое направление имеют индекс а, а на окружное — u. Положительными приняты направления по вращению и по потоку.
В еличина с1и называется начальной закруткой, с2и — закруткой за турбиной. Угол между направлением с1 и положительным направлением и обычно равен 16° ... 35°, угол 2 на выходе из ступени—-между направлением с2 и отрицательным направлением и, должен быть близок к 90° (90—а2 = 0 ... 10° для одноступенчатой и последней ступени многоступенчатой турбины), для других ступеней 90—а2 = = 20° ... 35°.
Для построения плана скоростей, характеризующего кинематику потока в ступени, нужно знать несколько исходных параметров: адиабатную работу расширения газа в ступени Lал.ст, окружную скорость и, степень реактивности q, скорость с1а (или угол α1). скорость С2а (или угол β2) • Вместо Lад.ст может быть взята Сад— некоторая условная скорость потока, кинетическая энергия которого равна адиабатной работе расширения газа в ступени
Все остальные параметры плана скоростей выражаются через исходные
Значение адиабатной скорости истечения газа из СА можно получить с помощью уравнения энергии
Скорость С1ад может быть также получена из уравнения
При реальном истечении газа из СА из-за потерь на трение c1 меньше c1ад. Уменьшение скорости оценивается коэффициентом скорости СА, характеризующим его совершенство,
φ = c1/с1an = 0,96 ... 0,98. Тогда
Уравнение энергии в относительном движении позволяет определить относительную скорость истечения газа из РК
Значение ω2ад можно также определить как
Гидравлические потери в РК оцениваются коэффицентом скорости РК . Тогда относительная скорость
Используя параметры Сад,u, ϱ, c1a (или α1) и c2a (или β2) можно определить другие параметры плана скоростей по следующим формулам:
Если известны
;
;
Б) если известны , u,
Составляющие скоростей и углы β1 и α2 определяются по уравнению (5.27).
