Зависимость удельных параметров двигателя от внешних условий
При анализе зависимости Руд и Суд от скорости полета и температуры наружного воздуха будем считать постоянными Тг*, и
С ростом скорости полета (при Тн = const) степень повышения давления в компрессоре уменьшается, но суммарная степень повышения давления растет из-за увеличения В связи с ростом работа цикла вначале изменяется незначительно, так как обычно мало отличается от оптимальной opt. Дальнейшее увеличение Vu(при opt) приводит к уменьшению работы цикла Lц из-за снижения количества подводимого к воздуху тепла Q0. Таким образом, с ростом скорости полета Руд должна уменьшаться.
При некотором предельном значении скорости полета Vnp суммарная степень повышения давления достигает предельной величины, все подведенное тепло идет на покрытие потерь и удельная тяга Руд обращается в нуль.
Удельный расход топлива с ростом скорости полета возрастает что объясняется увеличением работы, создаваемой каждым кило граммом газа, на что требуется затратить большее количестве топлива.
При условии сохранения постоянной скорости полета Vп повышение температуры наружного воздуха Тн приводит к увеличении температуры торможения воздуха перед компрессором ТВ* = Тн* = = Tн/T , скорости звука а = , уменьшению числа Маха и изоэнтропической степени повышения давления скоростным напором (2.3)
Из формулы для работы компрессора (3.5) следует, что увеличение температуры Тв* приводит к снижению общей степени повышения полного давления в компрессоре Тк*, так как работа компрессора чаще всего при регулировании двигателя сохраняется постоянной. Уменьшение и к* приводит к снижению суммарно степени повышения полного давления.
Одновременно увеличивается температура на выходе из компрессора, как это видно из формулы
и снижается количество тепла, подводимого к рабочему телу, так как температура газа перед турбиной Тг* остается постоянной, Снижение работы цикла Lц приводит к уменьшению удельной тяги Руд и увеличению удельного расхода топлива согласно формуле (1.8).
7.3.4. Зависимость удельных параметров двигателя от потерь в узлах
Уменьшение КПД сжатия с и расширения р (при постоянных Тг*, и наружных условиях) приводит к увеличению работы, требуемой для сжатия воздуха до заданного давления и к уменьшению работы расширения. Рост работы сжатия Lc приводит к увеличению температуры воздуха за компрессором и к снижению е связи с этим количества тепла Q0, подводимого к рабочему телу, уменьшение работы расширения Lp приводит к увеличению температуры в конце процесса расширения и росту количества тепла, вводимого в атмосферу с выхлопными газами Q2. Все это приводит к уменьшению полезной работы цикла, уменьшению Руд и увеличению удельного расхода топлива.
7.4. Коэффициенты полезного действия и энергетический баланс трд
7.4.1. Коэффициенты полезного действия трд
Тепло, внесенное топливом в ТРД, в конечном счете преобразуется в тяговую работу — работу по передвижению самолета в воздухе. На пути преобразования тепла в тяговую работу значительная часть его теряется. Потери тепла оцениваются с помощью КПД.

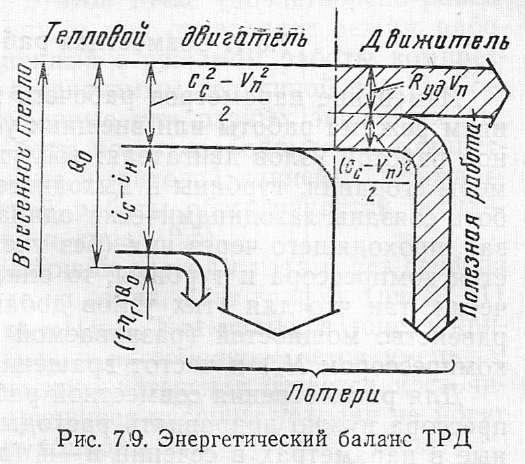

Любой воздушно-реактивный двигатель является тепловой мариной, преобразующей химическую энергию топлива в приращениe кинетической энергии потока газа, проходящего через двигатель. В то же время он является и двигателем: он преобразует полученное приращение кинетической энергии потока газа в тяговую работу. Поэтому преобразование тепла в тяговую работу можно представить состоящим из двух этапов.
На первом этапе часть тепла расходуется на увеличение кинетической энергии газа, большая же часть его при этом рассеивается в атмосфере. Потери тепла на этом этапе оцениваются с помощью эффективного КПД — отношения полезной работы цикла I теплу, внесенному в двигатель с топливом
где Q0 — располагаемая химическая энергия, приходящаяся на 1кг воздуха. Величина е показывает, какая часть располагаемой энергии топлива преобразуется в полезную работу цикла.
Эффективный КПД оценивает ТРД как тепловую машину и учитывает потери тепла с выходящими из двигателя газами, потери тепла в камере сгорания (вследствие неполноты сгорания и диссоциации продуктов сгорания, теплоотдачи в стенки), потери на преодоление гидравлических сопротивлений в двигателе. Наибольшими являются потери тепла с выходящими газами. Значение КПД не превышает 0,3 ... 0,4.
Второй этап преобразования энергии связан с перемещением самолета, с работой движителя, преобразующего работу цикла в полезную работу передвижения самолета в воздухе. Считая полезной работой. РудVт, — тяговую работу (работу по передвижений самолета в воздухе), а располагаемой работой — работу цикла Lц получаем тяговый КПД — отношение тяговой работы к приращению кинетической энергии газового потока
КПД показывает; какая часть работы цикла преобразуется в полезную работу передвижения самолета.
Тяговый КПД учитывает специфические потери, характерные
д ля движителя, которые взаимодействуя с рабочие телом, отбрасывает его 1 сторону, противоположную направлению полета. Эти потери — потери кинетической энергии, затраченной на сообщение рабочему телу скорости относительно не подвижной внешней среды.

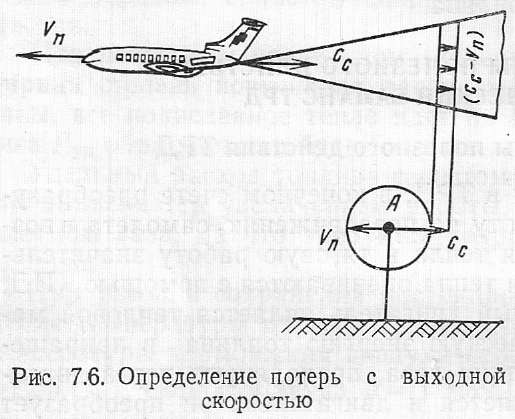

Для выяснения физического смысла потерь кинетической энергии представим их как разность между кинетической энергией (сс2 — Vn2)/2 1 кг газа, проходящего через двигатель, и полезной работой РудVт по перемещению самолета в воздухе
Подставив значение Руд=сс—Vп получим величину потерь для 1 кг газа (сс—Vп)2/2. Разность сс—Vn представляет собой абсолютную скорость движения газа относительно неподвижной внешней среды (рис. 7.6).
Подставив в формулу (7.15) значение Руд=сс—Vп, после преобразований получим
Из формулы (7.16) следует, что Р зависит от отношения сс/Vп и с уменьшением его возрастает, так как чем ближе сс к скорости полета Vп, тем с меньшей абсолютной скоростью газы покидают двигатель, тем меньше часть кинетической энергии, не используемой для создания тяговой работы.
При работе на месте (Vп = 0) полезная работа РудУп обращается в нуль и КПД р=0. Значение =1 получается при сс = vп
(нет потерь кинетической энергии). Но в этом случае обращается в нуль и тяговая работа. Значение не превышает 0,6 ... 0,7.
Оценка всех потерь в ТРД производится с помощью полного КПД, под которым понимают отношение тяговой работы к теплу, внесенному в двигатель с топливом,
Полный КПД показывает, какая часть химической энергии топлива преобразуется в полезную тяговую работу. КПД учитывает все потери на пути преобразования тепла, внесенного с топливом, в тяговую работу и характеризует двигатель как тепловую машину как движитель, и поэтому является основным критерием его эффективности.
Перемножив уравнения (7.14) и (7.15), получим
При Vп=0 =0. В этих условиях КПД не может быть критерием эффективности двигателя. Поскольку большая часть испытаний двигателя ведется в стендовых условиях, когда Vn=0, для оценки эффективности используется величина удельного расхода топлива {см. формулу (1.7)]. В полете достигает значений 0.2 ... 0,35.
Для нахождения связи между и Суд выразим из формулы :7.17) отношение Q0/Pyд= Vп / и подставим его в формулу (1.8):
так видно, при Vп = 0 (Ни всегда постоянная величина) удельный расход топлива изменяется обратно пропорционально полному КПД- Увеличение эффективности двигателя, рост его полного КПД приводит к снижению удельного расхода топлива.
С огласно формуле (7.19) удельный расход топлива зависит от скорости полета и позволяет сравнивать по экономичности различные двигатели только при одинаковой скорости полета. Это обстоятельство вытекает из самого определения удельного расхода топ- шва, как отношения расхода топлива к тяге, а не к тяговой работе, зависящей от Vn.
Коэффициенты полезного действия зависят от параметров рабочего процесса — температуры газа перед турбиной Тт* и суммарной степени повышения давления .

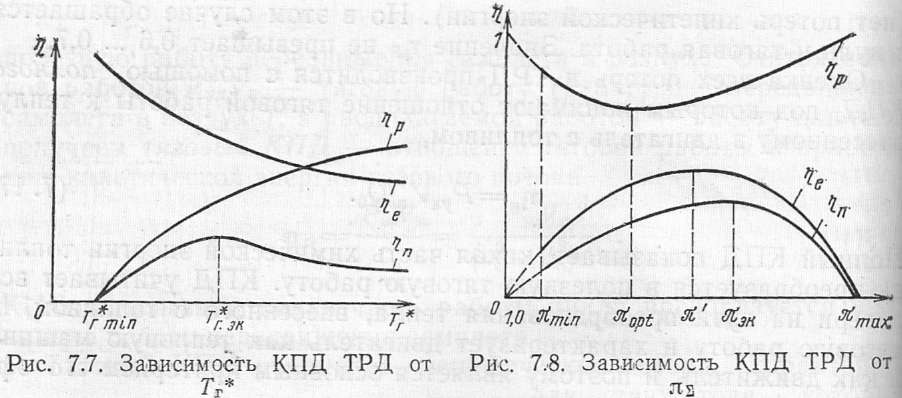

С ростом ТГ* эффективный КПД е увеличивается, так как уменьшается относительная доля работы сжатия (рис. 7.7).
Тяговый КПД при ТГ* = ТГmin* равен единице, так как при (том сс = Vп[см. формулу (7.16)]. С ростом Тг* увеличивается скорость истечения газа из сопла сс, что приводит к уменьшению
Влияние суммарной степени повышения давления видно из рис. 7.8, где показано, что равен нулю при =1, когда равна нулю работа цикла Lц. С ростом работа цикла возрастает, а количество тепла, подводимое к 1 кг воздуха в камере сгорания, уменьшается, так как растет температура воздуха на выходе из компрессора Тк* при постоянной ТТ*, отчего уменьшается разность температур ТТ*—Тк* и подогрев в камере сгорания. Все это приводит к росту , который достигает максимума при большей, чем оптимальная степень повышения давления . Уменьшение при дальнейшем увеличении объясняется снижением работы цикла.
Тяговый КПД достигает значения, равного единице, при = 1,0 и , так как при этом c0=Vn (рис. 7.8). Минимальное значение . соответствует оптимальной степени повышения давления.
Зависимость полного КПД . от показана на рис. 7.8. При значениях = 1,0 и max, когда равен нулю, равняется нулю и . Максимального значения достигает при некоторой экономической степени повышения давления эк, большей чем при которой достигает максимума и.
