7.5.7. Скоростные характеристики
Скоростными характеристиками называются зависимости тяги, удельного расхода топлива и других параметров от скорости полета на постоянной высоте и постоянном режиме (рис. 7.20). Примем закон регулирования п=nmax = const и TT = Tmax=const.
Увеличение скорости полета при Я = const приводит к росту давления рв* и температуры Tв* воздуха на входе в компрессор.
При Тr* = const и сверхкритическом истечении газа при изменении Vn работа компрессора LK и работа турбины LT остаются постоянными. Поэтому увеличение 1в на входе в компрессор при LK = const приводит к снижению степени повышения давления в компрессоре лк*, но из-за роста увеличивается суммарная степень повышения давления jts (рис. 7.21), вследствие чего растут степень расширения газа в сопле яс и скорость истечения газа сс.
Увеличение сс и Vn по разному влияют на удельную тягу Руд= сc-Vn- Вместе с тем в подразд. 7.3.3 было показано, что с ростом скорости полета Руд уменьшается. Объясняется это тем, что в рабочем диапазоне скоростей тяговая работа Руд Vn остается примерно постоянной величиной. Поэтому одной и той же тяговой работе соответствует малая Руд при большой Vn или большая Руд при малой Vn. При некоторой предельной скорости полета Vn.np удельная тяга обращается в нуль. Это значит, что при росте Vп при постоянной Тт* уменьшается количество тепла, подводимого к 1 кг воздуха, и на скорости Vn. его хватает только на покрытие потерь.
Рост суммарной степени повышения давления л2 при увеличении Vп приводит к увеличению расхода воздуха: небольшому при дозвуковой скорости и резкому его росту при сверхзвуковых скоростях полета (рис. 7.22).

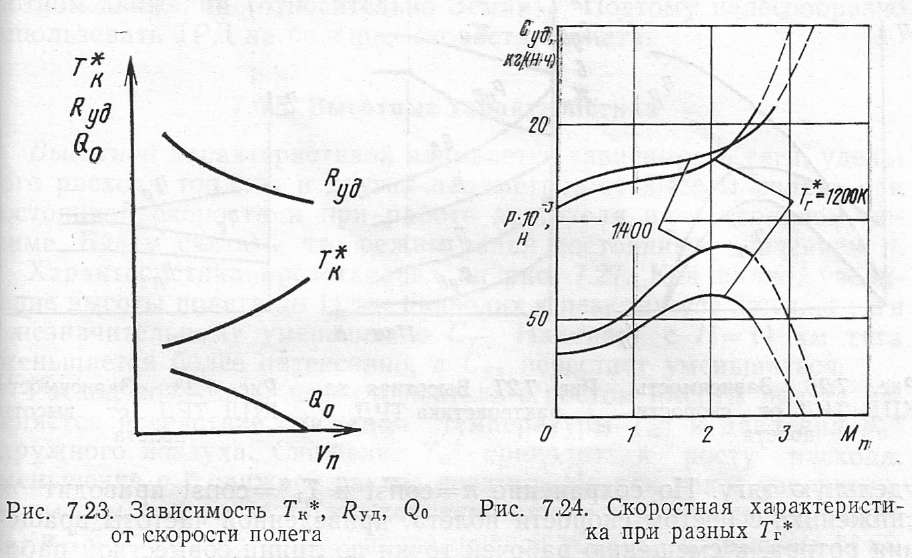

Характер изменения Суд по скорости полета можно объяснить с помощью формулы (1.8). Рост Vп приводит к уменьшению Руд (рис. 7.23) и количества тепла, подводимого к 1 кг воздуха, так как растет Тт* при постоянной Тг*. Уменьшение Руд более интенсивно, чем уменьшение теплоподвода Q0, поэтому при увеличении Vп удельный расход топлива непрерывно возрастает. Когда Руд и Q0 уменьшаются до нуля, Суд стремится к бесконечности.
Увеличение Суд не является показателем ухудшения экономичности ТРД. Рост Суд объясняется тем, что при большей Vп каждый ньютон тяги совершает большую тяговую работу, для чего требуется расходовать большее количество топлива.

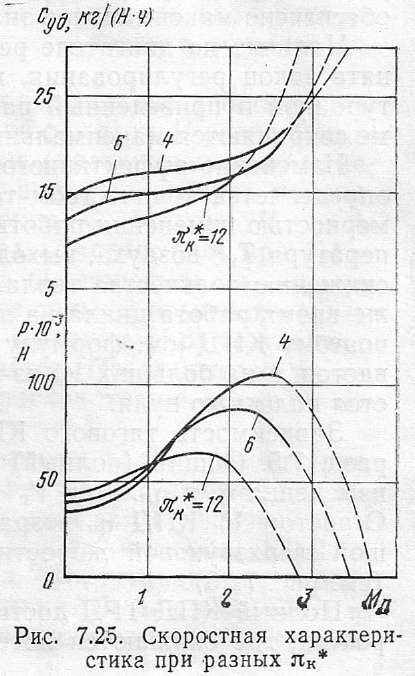

Протекание скоростных характеристик зависит от температуры газа перед турбиной Тт* и степени повышения полного давления воздуха в компрессоре к*. Увеличение Тт* (при постоянном расходе воздуха) приводит к росту скорости истечения с0 и тяги двигателя Р. При этом чем больше Тг*, тем при больших числах Маха наступает момент вырождения двигателя (когда тяга его становится равной нулю). Вместе с тем рост сс приводит к уменьшению тягового КПД , что приводит к росту удельного расхода топлива (рис. 7.24).
Скоростная характеристика (рис. 7.20) была получена для закона регулирования, предусматривающего постоянную частоту вращения ротора n = const. При этом поддерживается примерно постоянная температура газов перед турбиной Тт*, что, в свою очередь, обеспечивает практически постоянную максимальную удельную тягу. Но сохранение nпр = const и Тг* = const приводит к снижению, с ростом скорости полета, приведенной частоты вращения ротора, к смещению рабочей точки по линии совместной работы влево, что соответствует меньшему расходу воздуха и тяги двигателя.
Наличие на двигателе регулируемых сечений позволяет применять закон регулирования, при котором температура газа перед турбиной и приведенный расход воздуха на максимальном режиме сохраняются максимальными.
Изменение эффективного КПД по скорости полета (рис. 7.26) определяется количеством тепла, вносимого с топливом, и закономерностью изменения работы цикла. С ростом Vп повышается температура Тк* воздуха, выходящего из компрессора, что приводит к снижению количества тепла, подводимого в камеру сгорания. В то же время работа цикла на дозвуковых скоростях мало изменяется, поэтому КПД [см. формулу (7.14)] с ростом Vп вначале увеличивается, а на больших Vп из-за падения работы цикла КПД снижается вплоть до нуля.
Зависимость тягового КПД от Vп была рассмотрена в подразд. 7.5. Общий (полный) КПД определяется закономерностью изменения е и Р. При Vп = 0, п = 0, так как равен нулю . С ростом Vп КПД возрастает, достигает максимума на большой сверхзвуковой скорости полета, а затем уменьшается до нуля (см. рис. 7.26).
Полный КПД ТРД достигает больших значений только на скоростях, где снижаются потери кинетической энергии газа в абсолютным движении (относительно Земли). Поэтому целесообразно использовать ТРД на больших скоростях полета.
