7.5.8. Высотные характеристики
Высотной характеристикой называется зависимость тяги, удельного расхода топлива и других параметров от высоты полета при постоянной скорости и при работе двигателя на постоянном режиме. Будем считать, что режим задан постоянным значением п.
Характеристика представлена на рис. 7.27. Как видно, увеличение высоты полета до 11 км приводит к резкому увеличению тяги и незначительному уменьшению Суд. Начиная с 11 км тяга уменьшается более интенсивно, а Суд перестает уменьшаться.
Расход воздуха G через двигатель с ростом высоты полета изменяется вследствие снижения температуры Тт* и давления рн* наружного воздуха. Снижение Тн* приводит к росту расхода, уменьшение рн* снижает расход воздуха. Но так как с увеличением высоты полета до 11 км давление снижается в большей степени (в 4,5 раза), чем температура, расход воздуха до высоты 11 км снижается. После 11 км, когда температура Тн* наружного воздуха остается неизменной, расход воздуха изменяется пропорционально изменению давления, т. е. более интенсивно, чем до 11 км.
Удельная тяга с ростом высоты полета до 11 км увеличивается. Объясняется это тем, что снижение температуры наружного воздуха при LK=const (Тг* = const) приводит к увеличению суммарной степени повышения давления и скорости истечения сс, а удельная тяга Руд. изменяется только в зависимости от сс [см. формулу (1.3)]. После высоты 11 км удельная тяга не «меняется, так как температура наружного воздуха остается постоянной.
Поскольку снижение G оказывает более сильное действие, чем которое увеличение Руд, тяга двигателя с ростом Н резко уменьшается, причем более резко после 11 км (пропорционально изменению Рн), где Тн остается постоянной, а расход воздуха изменяется пропорционально изменению давления. С ростом Н из-за уменьшения температуры воздуха Тк* за компрессором при Тг* = const увеличивается количество тепла Q0, вносимое в камеру сгорания. Поскольку Руд оказывает более сильное воздействие, чем рост Qо, удельный расход топлива [см. формулу (1.8)] с увеличением высоты полета до 11 км уменьшается. После высоты 11 км из-за постоянства Q0 и Руд удельный расход также остается постоянным.
Эффективный КПД с увеличением высоты полета растет (рис. 7.28). Объясняется это влиянием двух факторов: увеличением количества тепла, подводимого к 1 кг воздуха в связи с увеличением интервала подогрева Тг*—Тк*, уменьшающим величину КПД, и ростом скорости истечения газа из сопла, увеличивающим работу цикла. Из-за большего влияния увеличения работы цикла КПД е с ростом Я увеличивается. Увеличение скорости истечения газа из сопла приводит к росту потерь кинетической энергии и к уменьшению тягового КПД [см. формулу (7.16)].
Полный КПД ТРД по высоте полета в связи с более сильным влиянием е увеличивается.
7.6. Неустановившиеся режимы работы трд
Установившиеся (равновесные) режимы работы двигателя, которые рассматривались ранее, отличаются постоянством во времени параметров двигателя (частоты вращения, температуры перед турбиной и др.). Вместе с тем в условиях полета параметра двигателя являются неустановившимися (переходными). Такова режимы работы при быстром наборе высоты, снижении, разгоне других эволюциях.
Изменение режима ГТД, как правило, вызывается перемещен;: ем РУД и связано с изменением частоты вращения ротора и тяг:. Исключениями являются включение форсажа, которое осуществляется при постоянной частоте вращения ротора, и реверс — переха от положительной тяги к отрицательной, который тоже может осуществляться при практически постоянной частоте вращения.
Режим, связанный с увеличением частоты вращения, называется режимом разгона, а с уменьшением •— режимом сброса частоты вращения. Работа двигателя на переходных режимах характеризуется приемистостью — способностью двигателя быстро изменять режим работы (тягу) в соответствии с изменением положения РУД. Качественно приемистость характеризуется временем перехода с одного режима работы до другого при быстром (до 1 с) перемещении РУД. Временем приемистости называется время, необходимое для увеличения тяги от ее значения на малом газе до значения, равного 95% максимального. У ТРДФ время приемистосп складывается из времени, потребного для получения 95% максимальной тяги и времени от включения форсажной камеры до выхода ее на максимальный режим.
К числу процессов, при которых двигатель работает на неустановившемся режиме, относится также и запуск. Наиболее характерные переходные режимы показаны на рис. 7.29, где тяга Р и частота вращения даны в относительных единицах.
Осуществление разгона требует избыточного момента и избыточной мощности турбины по сравнению с мощностью, потребной компрессору, для чего нужна увеличить температуру газа перед турбин ной Тг* либо степень понижения давления в турбине ят*.
В ТРД применяют способ повышения Тг*, для чего в камеру сгорания подается избыточное топливо.
Поскольку на установившемся режиме Т*гаах достигается при I «шах, заброс температуры, неизбежный при подаче избыточного топлива, разрешается иметь не более 40 ... 70° С.

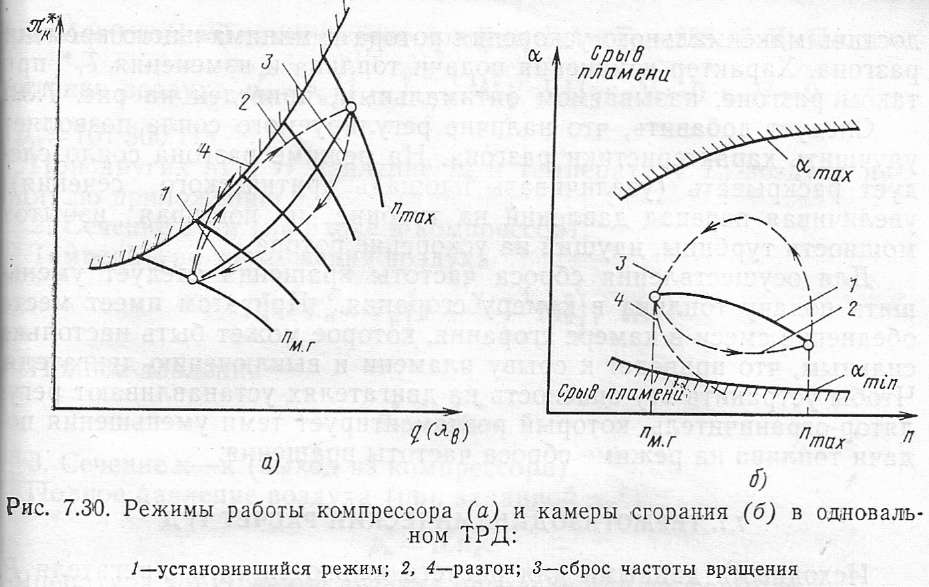

У величение температуры Тг* (рис. 7.30) оказывает дросселирующее действие на компрессор, что уменьшает запас его устойчивости (рабочая линия приближается к границе устойчивой работы). При очень большой подаче топлива (линия 4) может нарушиться устойчивая работа компрессора. Поэтому подача топлива должна проводиться так, чтобы запас устойчивости компрессора ДДу был не менее 5 ... 7%.
Подача топлива в камеру сгорания приводит к уменьшению коэффициента избытка воздуха, что как видно из рис. 7.30, приводит рабочую линию к границе богатого срыва и при больших избытках топлива (линия 4) может привести к погасанию пламени.
Если вести подачу топлива на каждом таким образом, чтобы она была максимальна, но в то же время не нарушалась устойчивость компрессора, не было срыва пламени и заброс температуры был в норме, то можно достичь максимального ускорения ротора и минимального времен" разгона. Характер изменения подачи топлива и изменения Тт* при таком разгоне, называемом оптимальным, приведен на рис. 7.31.
Следует добавить, что наличие регулируемого сопла позволяет улучшить характеристики разгона. На режиме разгона сопло следует раскрывать (увеличивать площадь критического сечения), увеличивая перепад давлений на турбине и повышая избыток мощности турбины, идущий на ускорение ротора.
Для осуществления сброса частоты вращения следует уменьшить подачу топлива в камеру сгорания. При этом имеет мест: обеднение смеси в камере сгорания, которое может быть настолько сильным, что приведет к срыву пламени и выключению двигателя Чтобы устранить эту опасность на двигателях устанавливают регулятор-ограничитель, который регламентирует темп уменьшения передачи топлива на режиме сброса частоты вращения.
