10.3. Зависимость удельной мощности и экономичности твд от параметров рабочего процесса
10.3.1. Зависимость Ng,yK и Сд от степени повышения давления

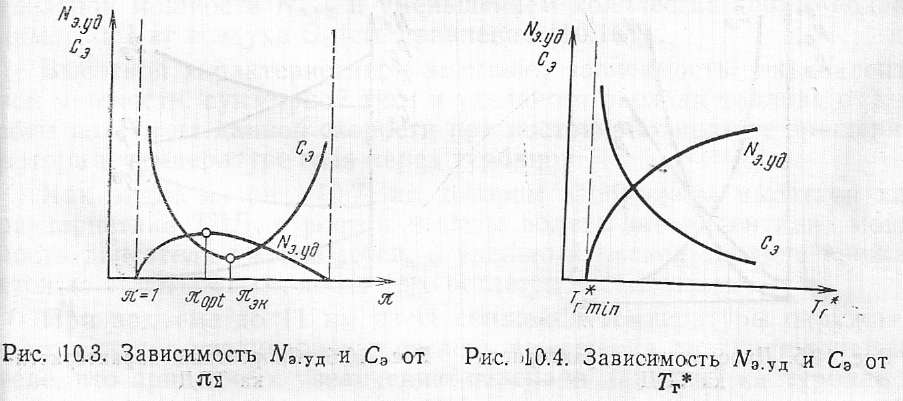

На рис. 10.3 показана зависимость N3.уд от . Как видно, эта зависимость имеет такой же характер, как и зависимость удельной тяги ТРД ,. При ns=l равна нулю работа цикла, а следовательно, и удельная мощность двигателя. С увеличением jts удельная мощность растет, достигает максимума при оптимальной сте- тени повышения давления nSopt, а затем уменьшается до нуля. Та- характер зависимости iV3.ys от jts объясняется тем, что с уве- :ичением ns приходится уменьшать количество тепла, подводимого ; 1 кг воздуха (из условия 7Y* = const). При достижении nSmax это соличество тепла настолько мало, что его хватает только на пре- (10. 10 здоление гидравлических и тепловых потерь, что приводит N3.yR к нулю. Величина nSopt увеличивается с ростом допустимой темпе- )атуры газа перед турбиной Тт* или снижением температуры наружного воздуха Тя, так как это приводит к увеличению Q0.
Характер изменения Сд в зависимости от ns (рис. 10.3) может зыть проанализирован с помощью уравнения (9.16). При Jts=l и [ts = jij,max, когда удельная мощность обращается в нуль, а тается конечной величиной, Са стремится к бесконечности. В< ia при которой удельный расход топлива минимален, вается экономической степенью повышения давления я2эк. г ТРД, она больше, нежели .ny,nnt.
10.3.2. Зависимость iVa.YH и Сэ от температуры газа перед турбиной
Зависимость Ыэ.уд от Тг* показана на рис. 10.4. С ростом Tv* увеличивается работоспособность газа, работа цикла и удельная «ощность двигателя. При Т*тщ двигатель не может развивать мощность, так как вся работа цикла идет на покрытие потерь.
10.4. Характеристики твд
Характеристиками ТВД называются зависимости эквивалентной мощности или суммарной тяги двигателя и его удельного расхода топлива от режима работы двигателя, скорости и высоты полета самолета. Как и у ТРД, различают дроссельные, скоростные и высотные характеристики ТВД.

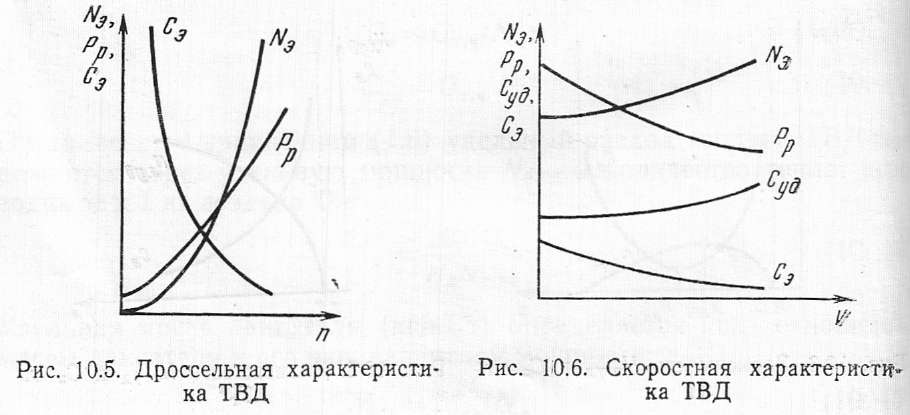

Дроссельные характеристики показывают зависимость Pv и Сэ от частоты вращения при постоянных скорости и высоте полета. Дроссельная характеристика показана на рис. 10.5. Как видно, дросселирование двигателя приводит к уменьшению N3 и Рр и росту Сэ. При уменьшении п уменьшается расход воздуха через двигатель. Кроме этого, связанное с уменьшением п снижение степени повышения давления и температуры газа перед турбиной при1водит к уменьшению удельной «ощности N3.уД. Совместное их вли- шие приводит к снижению Na. Ре- жтивная тяга Рр с уменьшением п «меняется так же, по тем же причи- 1зм (снижение расхода воздуха и Скорости истечения газа из сопла), сак и у ТРД.
Р ост скорости полета приводит к увеличению суммарной степе- щ повышения давления и расхода воздуха через двигатель, что ведет к росту перепада давлений на турбине вследствие того, что давление перед турбиной растет, а за турбиной остается постоянным (в ТВД обычно осуществляется полное расширение газа на турбине и давление за ней равно атмосферному давлению). Таким эбразом, рост скорости полета приводит к увеличению работы, развиваемой 1 кг газа на турбине. Так как мощность, передаваемая компрессору при постоянной п не изменяется, то оказывается, что рост скорости полета приводит к увеличению мощности, передаваемой на винт. Аналогично влияет на эквивалентную мощность и увеличение расхода воздуха с ростом скорости полета. Отсюда с увеличением скорости N3 увеличивается вследствие возрастания работы 1 кг газа и роста расхода воздуха. •
Разность скоростей сс— с poctqm Уп уменьшается, так как скорость сс изменяется относительно мало. Поэтому, несмотря на рост расхода воздуха, реактивная тяга ТВД уменьшается по скорости полета.
Уменьшение с3 по скорости полета объясняется увеличением удельной мощности Na.yn и уменьшением количества тепла, подводимого к 1 кг воздуха Qo ![см. уравнение (10.16)].
Высотной характеристикой называют зависимость эквивалентной мощности, суммарной тяги и удельного расхода топлива от высоты полета на данной скорости при постоянных частоте вращения ротора и температуре газа перед турбиной.

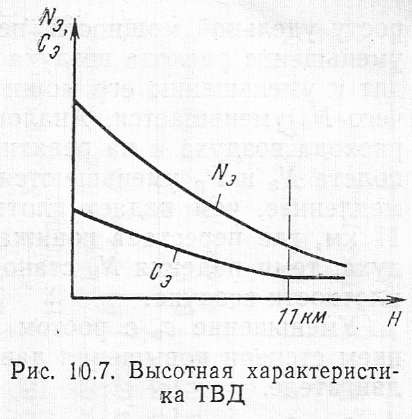

Как видно из рис. 10,7, на котором изображена высотная характеристика ТВД, с ростом высоты полета эквивалентная мощность двигателя уменьшается, а удельный расход топлива снижается до высоты 11 км, после чего остается неизменным.
При подъеме до 11 км из-за снижения температуры окружающего воздуха увеличивается степень повышения давления в двигателе, что приводит к увеличению перепада давлений на турбине и росту удельной мощности, передаваемой на винт. Вместе с тем | уменьшение расхода воздуха из-за снижения его плотности приводит к уменьшению его мощности, передаваемой винту, вследствие чего Na уменьшается. Аналогичное влияние оказывает снижение расхода воздуха и на реактивную тягу. Поэтому с ростом высоты полета NB и Рр уменьшаются, причем до высоты 11 км несколько медленнее, чем падает плотность атмосферного воздуха. После 11 км, где перестает понижаться температура окружающего воздуха, темп падения Ns становится таким же, как и темп падения плотности воздуха.
Уменьшение сэ с ростом высоты полета объясняется увеличением степени повышения давления и степени подогрева воздуха в двигателе.
