3. Иерархические структуры данных

В жизни отношения иерархии (иначе, ветвления) встречаются не менее часто, чем линейные отношения соседства. Допустим, в университете несколько факультетов, на каждом факультете несколько специальностей, для каждой специальности имеется несколько студенческих групп, в каждой из них учится не один студент. При этом каждый студент учится только в одной группе, каждая группа принадлежит только одной специальности и т. д. Следовательно, каждого студента можно отыскать, двигаясь от самого верхнего уровня, только одним единственным путем.

Другие примеры — оглавление книги, структура каталогов любого диска и т. д..

Структуры данных, между элементами которых существуют отношения иерархии (ветвления), называются иерархическими. К наиболее распространенным иерархическим структурам относятся:

• иерархические списки;

• деревья и леса;

• бинарные деревья.

Между этими структурами имеется много общего. Однако они имеют различное происхождение и использование, поэтому рассмотрим данные структуры по порядку, начиная с иерархических списков.

3.1. Иерархические списки

3.1.1 Иерархические списки как атд

В предыдущей главе обсуждался рекурсивный подход к определению и обработке линейных списков. В продолжение темы расширим данный подход, введя понятие «иерархический список». Иерархические списки имеют и другие названия. Так, в классической работе Кнута [8] они называются Списками (с заглавной буквы) и рассматриваются как одна из наиболее универсальных структур данных.

Основная область использования иерархических списков — функциональное программирование, где они называются S-выражениями (Symbolic Expression).

Чтобы быстрее понять суть дела, сначала дадим неформальное определение понятия «иерархический список». Представим себе, что содержательная часть любого элемента линейного связного списка может содержать или данные (значения базового типа, которые в этом случае называются атомами), или указатель (ссылку) на другой список. Элементы этого вложенного списка также могут содержать указатели на другие списки. Так образуется иерархическая структура. Пример такой структуры изображен на рис. 3.1

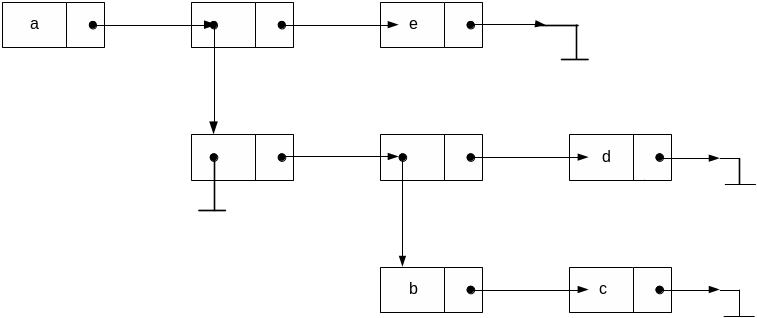

Рис.3.1. Пример иерархического списка

Здесь a,b,c,d,e — значения базового типа. Первый и последний элементы списка содержат атомы a и e (значения базового типа), второй элемент — указатель на список. Первый элемент этого вложенного списка — указатель на пустой список (это допустимо в иерархических списках), второй содержит указатель на линейный список, содержащий два атома b и c. Последний элемент вложенного списка содержит атом d.

Обратим внимание, что графическое изображение иерархического списка — двухмерное, в отличие от линейного, где все элементы располагаются на одной линии.

Используя аналогию с разделом 2.6, данный иерархический список можно компактно представить в виде скобочного выражения (a.(().(b.c).d).e). Здесь конструкция () обозначает пустой список.

Перейдем к формальному рекурсивному определению иерархического списка ( S-выражения) [2].

S-выражение представляет собой или элемент базового типа, называемый в этом случае атомом ( атомарным S–выражением ), или линейный список из S–выражений (возможно пустой).

Непустой линейный список из S–выражений представим как точечную пару "голова"–"хвост" по аналогии с разделом 2.6, с той разницей, что голова является S-выражениям, а хвост — линейный список S-выражений (в линейном списке голова — всегда атом , хвост — линейный список атомов).

Таким образом, линейные списки можно рассматривать как частный случай иерархических списков, а рекурсивный подход к обработке линейных списков можно расширить и на случай иерархических списков, немного дополнив функциональную спецификацию. Для пустого списка по-прежнему используем обозначение nil.

В таблице 3.1 показаны примеры иерархических списков, представляющие списки в полной и сокращенной скобочной записи. Переход к сокращенной записи произведен по правилам, изложенным в 2.6.

Таблица 3.1.

Примеры иерархических списков

Полная запись	Сокращенная запись	Комментарий
A nil ( a . ( b . ( c . nil ) ) ) ( a.((b.(c.nil)).(d.(e. nil))))	a (  ) ( a.b.c ) ( a.( b.c ).d.e )	Атомарное S-выражение Пустое S-выражение Частный случай — линейный список S-выражение иерархической структуры

Зададим функциональную спецификацию иерархических списков, воспользовавшись теми же базовыми функциями в тех же обозначениях, как принято при определении линейных списков в разделе 2.6. В дополнение к четырем ранее уже встречавшимся базовым функциям IsNull, Head, Tail, Cons введем еще одну логическуюфункцию (предикат) Atom, проверяющий S–выражение на атомарность. Несмотря на одинаковые обозначения функций, спецификация будет отличаться от спецификации линейного списка типами входных и выходных данных. Введем следующие обозначения. Пусть

S_expr ( α  ) — произвольное S-выражение, где α  — базовый тип данных;

List ( S_expr ( α ) ) — линейный список из S-выражений (т. е. неатомарное S-выражение);

Non_null_list ( S_expr ( α ) )  — непустое неатомарное S-выражение.

Формальная спецификация функций будет иметь вид:

0) nil :  Null_list( α );

1) IsNull : List ( S_expr ( α ) )  Boolean;

2) Head : Non_null_list ( S_expr ( α ) )  S_expr ( α );

3) Tail : Non_null_list ( S_expr ( α ) )  List ( S_expr ( α ) );

4) Cons : S_expr( α )  List( S_expr( α ) )  Non_null_list( S_expr( α ) );

5) Atom : S_expr( α )  Boolean;

Зададим систему правил (аксиом) А1–А7, справедливых для всех t типа α, всех u типа List( S_expr ( α ) ), всех v типа Non_null_list ( S_expr ( α ) ), всех w типа S_expr (α ):

A1) IsNull ( тil ) = true;

A2) IsNull ( Cons ( w, u ) ) = false;

A3) Head ( Cons ( w, u ) ) = w;

A4) Tail ( Cons ( w, u ) ) = u;

A5) Cons ( Head( v ), Tail( v ) ) = v.

A6) Atom ( t ) = true;

A7) Atom ( u ) = false;

Как и в случае линейных списков, для создания пустого списка в функциональной спецификации введена функция без параметров nil, при этом пустой список не является атомом. При реализации функций придется отдельно отслеживать ситуацию, когда список пуст.

Доступ к компонентам S–выражения, которыми могут быть как атомы, так и списки, осуществляется с помощью селекторов Head и Tail. Так, например, если u = ( a ( b c ) d e ), то

Head ( Tail ( u ) ) = ( b c );

Head ( Tail ( Head ( Tail ( u ) ) ) ) = c.

Формирование списков выполняется только с помощью функции Cons. Например:

( a (b c) d e ) = ( a . ( ( b . ( c . nil ) ) . ( d . ( e .nil ) ) ) )=

Cons ( a, Cons ( Cons ( b, Cons ( c, nil ) ) , Cons ( d, Cons ( e, nil ) ) ) );

(a (( ) (b c) d) e) = (a.( (nil . ( ( b . (c . nil) ) . (d . nil) ) ) . (e . nil) ) ) =

Cons(a, Cons(Cons(nil, Cons( Cons(b, Cons(c,nil)), Cons(d,nil))), Cons(e,nil))).

Нетрудно заметить, что построение каждой точечной пары в скобочной записи списка требует, как и в случае линейного списка, однократного применения конструктора Cons. Таким образом, любые действия с иерархическими списками будут состоять в последовательности рекурсивных вызовов базовых функций, причем, в отличие от линейных списков, рекурсивный подход здесь является основным.
