2.2.3. Повітрозбірники
В трубопроводах повітря утворює повітряні мішки, які порушують нормальний режим циркуляції води в системі опалення, а в окремих випадках покращують її. Тому повітря із систем опалення повинно періодично видалятись. Для видалення повітря застосовують повітрозбірники, які встановлюють в верхній точці системи опалення. Повітрозбірники можуть бути автоматичними та зручним обслуговуванням.
|
|

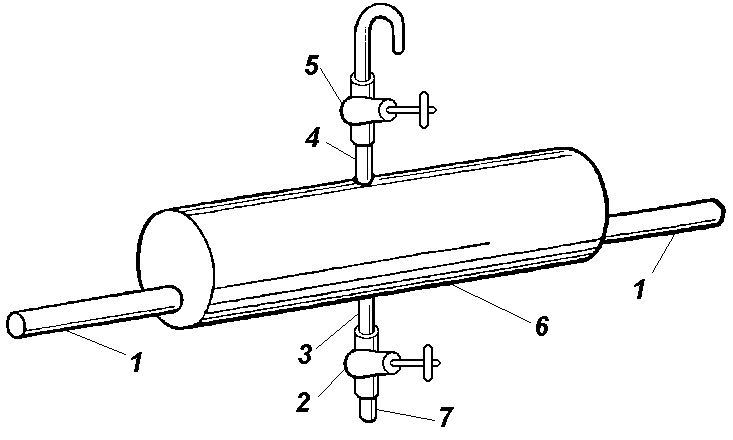

Рис. 2.15. Проточний повітрозбірник 1- магістральний трубопровід; 2, 5- вентилі; 3, 4, 7- парубки; 6- корпус повітрозбірника. |

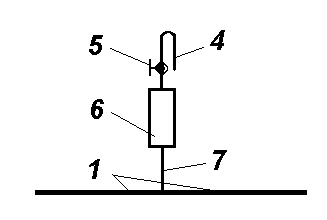

Рис. 2.16. Непроточний повітрозбірник. 4, 7- патрубки; 5- вентилі; 6- корпус повітрозбірника |
Експлуатаційники надають перевагу проточним горизонтальним повітрозбірникам з ручним обслуговуванням. Вони більш надійні в роботі, аніж автоматичні.
Таблиця 2.2.
Розміри проточних горизонтальних повітрозбірників з ручним обслуговуванням, мм
Діаметри магістрального трубопроводу системи опалення |
Розміри повітрозбірника |
|
Діаметр |
Довжина |
|
25 |
159 |
355 |
32-40 |
219 |
476 |
50 |
273 |
690 |
Повітрозбірники з ручним обслуговуванням поділяють на проточні і непроточні. Проточні повітрозбірники не замерзають навіть в неопалювальних приміщеннях, так як через них безперервно циркулює потік теплоносія. Вони достатньо добре уловлюють з потоку води бульбашки повітря і накопичують їх у верхній зоні корпуса. Непроточні повітрозбірники позбавлені цих переваг:вони можуть встановлюватись тільки в опалювальних приміщеннях і,якщо велика швидкість циркулюючої води,повітря не рідко проходить з потоком води крізь повітрозбірники і затягується в стояки і нагрівальні прилади системи опалення. Щоб видалити повітря з повітрозбірника з ручним обслуговуванням, потрібно відкрити кран на повітровідвідному патрубку. Як тільки після виходу повітря з патрубка піде вода,кран потрібно закрити. Поява води з патрубка вказує на те,що повітря з системи опалення видалене.
2.2.4. Крани Маєвського
Крани Маєвського встановлюють на нагрівальних приладах самого високого поверху житлового будинку з системою опалення з нижньою розводкою магістральних трубопроводів. Якщо горизонтальні проточні повітрозбірники служать для збору і видалення повітря з системи опалення,то крани Маєвського слугують тільки для видалення повітря з нагрівальних приладів. В такому випадку нагрівальних пристрої являються збірниками повітря. При повертанні шпинделя 3 відкривається отвір 1 і повітря з нагрівального пристрою надходить в зону крана і із отвору 5 видаляється в атмосферу. Після видалення повітря шпиндель завертають і тим самим прикривають отвір 1 і 5.

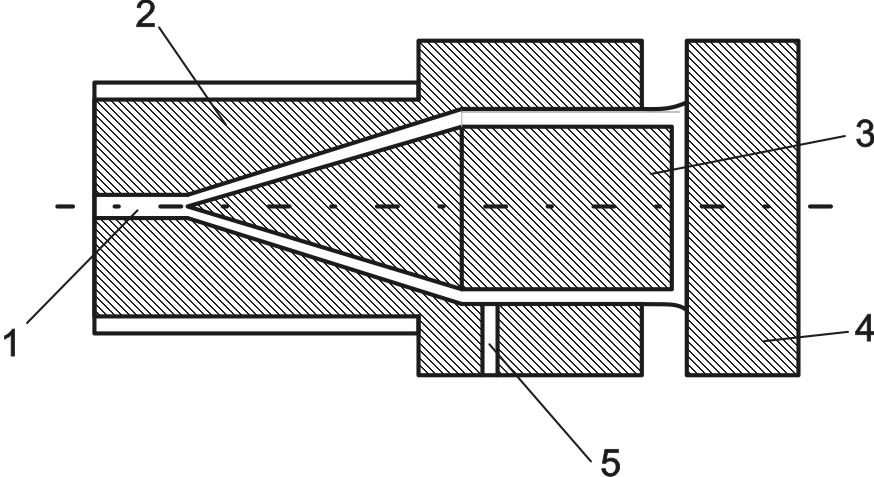

Рис. 2.17. Кран Маєвського
1-отвір для проходження повітря з обігрівального приладу; 2- корпус; 3- шпиндель; 4- головка шпинделя; 5- отвір для видалення повітря в атмосферу.
Крани Маєвського виготовляють із сталі і бронзи,але за останні роки знайшли широке використання крани, які виготовляються з пластмаси. Недоліком останніх є те,що нерідко при відкриванні чи закриванні крана відломлюється головка шпинделя 4 і виникають складності видалення крану із отвору пробки нагрівального приладу.
