особливостей. Проте їх упровадження в практику будівництва утруднене високою технічною складністю необхідного обладнання, значною вартістю матеріалів, які застосовують. У таблиці 12.1 подано класифікацію фундаментів і штучних основ згідно з наведеними вище принципами.
12.2. ПРИНЦИПИ ПРОЕКТУВАННЯ ОСНОВ ЗА ГРАНИЧНИМИ СТАНАМИ
При передачі навантаження на основу, складену одним чи кількома дисперсними ґрунтами, виникають її деформації і як наслідок осідання фундаменту. Осідання можуть досягати значних величин, неоднакових у межах споруди. Нерівномірність осідання може викликати напруження, не передбачені розрахунком, і руйнування конструкцій споруди. У певних умовах, а саме в скельних нестисливих ґрунтах чи, навпаки, в слабких водонасичених ґрунтах, через уповільнений процес ущільнення під навантаженням може статися повна втрата стійкості у вигляді випирання (зрушення) ґрунту з-під фундаменту. При цьому виникнуть провальні деформації, які призведуть до руйнування споруди.
Практика показує, що для більшості основ фундаментів граничний стан настає або за деформацією, або за стійкістю (міцністю). У цьому зв’язку проектування основ ведеться в загальному випадку за двома групами граничних станів: друга група – за деформаціями розраховують усі основи, складені нескельними ґрунтами; перша група – за стійкістю розраховують основи фундаментів: споруджуваних без або з частковим вийманням ґрунту; що виготовляються у відкритих котлованах з основами, складеними слабкими водонасиченими ґрунтами; що сприймають значні горизонтальні навантаження; обмежених укосами.
За жорсткістю і характером деформації всі споруди можна розподілити на три групи: абсолютно гнучкі, які деформуються разом з основою й при нерівномірних деформаціях у них не виникають додаткові зусилля (до них можна віднести земляні насипи); абсолютно жорсткі, які при нерівномірних деформаціях нахиляються без вигину конструкції, і зусилля, що при цьому виникають, не завдають шкоди конструкціям через значний запас міцності на вигин; під підошвою фундаменту таких споруд відбувається перерозподіл напруження в ґрунті, що зменшує нерівномірність деформацій (прикладом таких споруд можуть бути димові труби, башти та ін.); споруди кінцевої жорсткості вигинаються при нерівномірних деформаціях й одночасно виникає перерозподіл напружень у ґрунті, додаткові зусилля в конструкціях зумовлюють появу тріщин (до цієї групи належить більшість будов і споруд).
Сумісна деформація основи та споруди характеризується такими величи-
нами: абсолютним S і середнім S осіданням основ (S обчислюють як середнє вертикальне переміщення фундаменту (рис. 12.2, а)); відносна нерівномірність
осідання двох фундаментів S2 L− S1 (рис. 12.2, б); нахил жорсткої споруди – різниця осідання крайніх точок фундаменту, віднесена до його довжини
310
а |
б |
|
в |
|
|
|
|
|
г |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
S |
|
|
1 |
|
||
|
|
|
|
S |
|
|
|
|
|
|
|
|
|
L
S2
|
2 |
1 |
S |
S |
|
|
L |
1 |
2 |
S |
S |
1 |
2 |
S |
S |
д |
е |
є |
u |
|
|
R |
|
|
|
f |
|
f |
L |
L |
R |
|
|

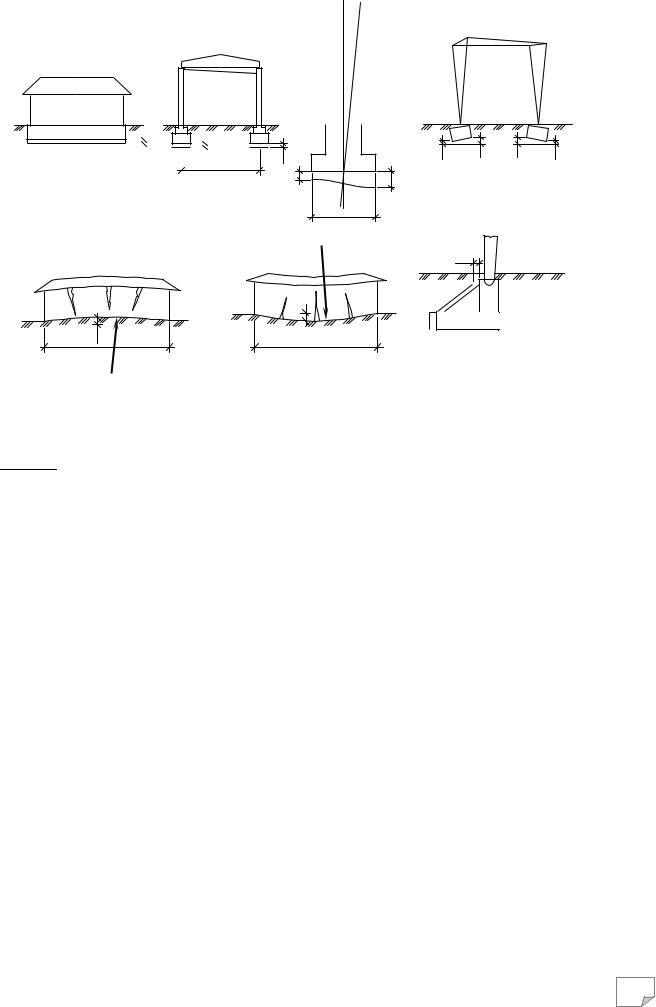

Рис. 12.2. Схема деформування системи “основа–споруда”:
а – абсолютне осідання; б – нерівномірність осідання; в – крен: г – закручування; д – вигин; е – прогин; є – горизонтальна деформація
i = S2 L− S1 (рис. 12.2, в); відносний прогин або вигин f/L – відношення стріли
прогину або вигину до довжини частини споруди, що згинається (рис. 12.2, д, е); кривизна частини споруди, що згинається, ρ=1/R – величина, обернена радіусу викривлення; відносний кут закручування споруди θ, що характеризує її просторову роботу в цілому (рис. 12.2, г); горизонтальне переміщення фундаменту від дії горизонтальних навантажень u (рис. 12.2, є).
Узагалі, осідання кожної споруди може розглядатись як сума кількох складових частин: осідання ущільнення, що виникає в результаті зменшення пористості ґрунтів під навантаженням; осідання, пов’язане із зменшенням щільності основи в результаті знімання верхніх шарів ґрунту; помилок при будівельних роботах; осідання розструктурювання, що розвивається при прояві особливих властивостей структурно-нестійких ґрунтів; осідання за рахунок деформацій повзучості скелета ґрунту; осідання, що виникає за рахунок видавлювання ґрунту з-під підошви фундаменту.
За винятком осідання, пов’язаного з помилками при проведенні будівельних робіт, перелічені осідання можна визначити за допомогою теоретично обґрунтованих методів розрахунку, які було розглянуто в частині “Механіка ґрунтів”. Так, осідання ущільнення визначають на основі положень теорії пружності для ґрунту як лінійно деформівного напівпростору; осідання розструктурювання – на основі розроблених методів оцінки структурно-нестійких ґрунтів; осідання за рахунок повзучості скелета – з використанням однієї з теорій повзучості; осідання за рахунок видавлювання ґрунту – на основі теорії пластичності ґрунтів. На практиці для конкретних ґрунтових умов і схем завантаження виді-
311
ляються одна чи дві складові осідань.
Кожний практичний метод розрахунку деформації основи, що базується на тій чи іншій теорії, виконується на підставі тих чи інших допущень (граничних умов), прийнятих при моделюванні. Таким чином, щоб обчислити осідання, необхідно спочатку переконатися в додержанні прийнятих допущень. Для визначення осідання ущільнення необхідно, щоб середній тиск під підошвою фундаменту не перевищував розрахункового опору ґрунту p≤R. При цьому основа деформується за законами лінійно деформованого напівпростору. Згідно з теоретичними обґрунтуваннями, розглянутими у розділі 7, за розрахунковий опір основи прийнято величину нормального тиску на ґрунт, при якому розвиток зон зсувів у глибину нижче від підошви фундаменту допускається до 0,25b, де b – ширина підошви фундаменту. У діючих будівельних нормах розрахунковий опір основи визначають за формулою
R = |
γc1γc2 |
[Mγ kzbγ II + Mqd1γ 'II +( Mq −1)dbγ 'II + MccII ], |
(12.1) |
|
k |
||||
|
|
|
де γc1 і γc2 – коефіцієнти умов роботи, що враховують відповідно вид і стан
ґрунтів основи та жорсткість конструктивної схеми будови (ними частково враховується сумісна робота основи й споруди); k – коефіцієнт, що враховує міру достовірності визначення характеристик ґрунту основи; kz – коефіцієнт, що
враховує особливості сумісної роботи широкого фундаменту з основою; b – ширина підошви фундаменту; γ 'II і γ II – усереднені значення питомої ваги ґрунтів вище і нижче від підошви фундаменту; d1 – глибина закладання фундаменту; db – глибина підвалу – відстань від рівня планування до підлоги підвалу; Mγ , Mq , Mc – коефіцієнти, що залежать від кута внутрішнього тертя ґрунту
ϕII та форми фундаменту в плані; cII – питоме зчеплення несучого шару ґрунту.
Умова розрахунку основи за деформаціями |
|
S ≤ Su , |
(12.2) |
де S – розрахункове значення деформації, яка характеризує спільну роботу основи і споруди; Su – гранично допустима деформація для споруди, котра розг-
лядається.
Умова розрахунку основи за першим граничним станом, за стійкістю
NI ≤ γc Fu / γ n , |
(12.3) |
де NI – розрахункове навантаження на основу, визначене відповідно до діючих |
|
норм; Fu – сила граничного опору основи; γc |
– коефіцієнт умов роботи, що |
враховує вид ґрунту і його стан; γn – коефіцієнт надійності споруди за призна-
ченням (згідно з діючими нормами приймається залежно від класу споруди). Розрахунок основ за другим граничним станом проводять на основне по-
єднання навантажень, за першим – на основне поєднання при наявності особливих навантажень і впливів – на основне і особливе поєднання. У розрахунках основ необхідно враховувати навантаження від складування матеріалів і обладнання, розміщених поблизу фундаментів.
312
12.3. ВЗАЄМОДІЯ ФУНДАМЕНТІВ І ШТУЧНИХ ОСНОВ ІЗ ҐРУНТОМ, ЩО ЇХ ОТОЧУЄ
Взаємодія фундаменту і ґрунту, що його оточує, значною мірою залежить від способу його спорудження. Не менш важливим чинником при цьому має бути також форма поздовжнього профілю фундаменту.
Розглянемо спочатку схему взаємодії фундаменту, спорудженого без виймання ґрунту, з ґрунтом. На рис. 12.3 процес занурення забивної палі розподілено на чотири стадії залежно від її відносного заглиблення d / bp ; стадія Iа –
при d / bp ≤ 0,5 відбувається вільне випинання ґрунту на поверхню в межах зони деформації, обмеженої пунктиром; стадія Iб – при d / bp ≤ 1,5 ускладнене випинання ґрунту на поверхню; стадія IIа – при d / bp ≤ 4 взаємодія зон зрушень і ущільнення вище від рівня вістря палі; стадія IIб – при d / bp > 4 взаємодія зон
зрушень й ущільнення нижче від вістря палі.
Початок тієї чи іншої стадії за глибиною занурення палі приведено для пісків середньої щільності. При занурюванні палі в пухкі піски з поверхні відмічається тільки стадія IIб. Аналогічний процес занурення паль та фундаментів у глинисті ґрунти з порами, частково заповненими водою. У щільних пісках ґрунт випинається на значно більшу глибину. У водонасичених глинистих ґрунтах при швидкому занурюванні паль і фундаментів переважає випинання,
bp |
d |
Ia |
d≤0,5bp |
bp |
d |
Iб |
d≤1,5bp |
Рис. 12.3. Чотири стадії відносного
заглиблення фундаменту в ґрунт
bp |
d |
IIa |
d≤4bp |
bp |
d |
IIб |
d>4bp |
313
ІІІ ІІ І |
тому що ущільнення їх неможливе без |
|
|
попереднього витискання води з пор. |
|
|
У результаті дії розглянутого меха- |
|
|
нізму занурення паль і фундаментів у |
|
|
ґрунт навколо них формується зона де- |
|
|
формації, яка має неоднорідну будову і |
|
|
складається з таких зон (рис. 12.4): I – |
|
|
щільна оболонка, або “ґрунтова сорочка” |
|
|
з тонких шарів усіх ґрунтів у межах гл |
и- |
|
бини занурення фундаменту (товщина |
|
|
оболонки 0,3-1,5 см); II – зона ущільнен- |
|
|
ня з порушеною структурою ґрунту та |
|
|
щільністю його вище від природної (то- |
|
|
вщина оболонки (0,2…3)bp); III – перехі- |
|
|
дна, межує з другою й поширюється до |
|
|
межі, де ґрунт має властивості природно- |
|
|
го складу (товщина цієї зони (2…10)bp). |
и- |
|
На плані межі цих зон мають в |
|
|
гляд концентричних кіл. Межу третьої |
|
Рис. 12.4. Будова області деформації ґрун- |
зони можна ототожнити з так званою |
|
ту навколо забивної призматичної палі: |
“зоною впливу”, в межах якої ґрунт реа- |
|
І – щільна оболонка; ІІ – зона ущільнення; |
||
ІІІ – перехідна зона |
гує на напруги, що передаються від фун- |
|
|
даменту. Діаметр зони впливу фундамен- |
ту, заглибленого в ґрунт, залежить від виду й стану ґрунту. У щільних пісках і водонасичених глинистих ґрунтах він більший. Найменше його значення – для пухких пісків та макропористих глинистих ґрунтів оптимальної вологості.
Більш детально з дослідженнями параметрів зон деформації ґрунтів навколо фундаментів, які виготовляють без виймання ґрунту, можна ознайомитись у книгах: Бартоломей А. А., Омельчак И. М., Юшков Б. С. Прогноз осадок свайных фундаментов. – М.: Стройиздат, 1994; Жуков Е. В. Расчет коротких свай на осевые вдавливающие нагрузки. – М., ЦНИИЭПсельстрой, 1989; Нарбут Р. М. Работа свай в глинистых грунтах. – Л.: Стройиздат, Ленингр. отд-ние, 1972; Основания и фундаменты в инженерно-геологических условиях юга Казахстана/ О. К. Югай, И. С. Бровко, В. А. Дубровский и др. – Шымкент: ЮжноКазахстанский технический университет, 1997; Пономарев А. Б. Основы исследований и расчета фундаментов из полых конических свай// Перм. гос. техн. ун-т. Пермь, 1999.
Ґрунт у межах зони деформації звичайно отримує анізотропну будову (доцільно згадати п. 4.10). Після влаштування фундаментів ущільнення пріоритетні напрямки годографів відповідали напрямкам витиснення ґрунту трамбівкою, збірним елементом, пневмопробійником тощо. Так, біля бічної поверхні фундаментів характерні більш високі значення механічних характеристик при α=90°, ніж при α=0 та 45°, а при α=45° вони звичайно найменші з трьох напрямів. Форма годографів має пріоритетну вертикальну спрямованість. У напрямі, нормальному до нижньої нахиленої поверхні фундаменту, найбільшими є характеристики при α=45°. Під підошвою фундаменту значення характеристик найбільші при α=0. Із віддаленням від фундаментів анізотропія ґрунту поступово набуває природного характеру. В міжфундаментному просторі зміна анізотропії
314
ґрунту схожа з переходом від ущільненого ґрунту біля поверхні фундаменту до ґрунту природного, але при відстані між осями сусідніх фундаментів, меншій за три діаметри їх поперечного перерізу, первинні значення коефіцієнтів анізотропії не зафіксовані.
Із деякими результатами експериментальних досліджень наведеної анізотропії фундаментів і штучних основ, які зводяться з ущільненням ґрунту, можна ознайомитись у статтях: Винников Ю. Л. Исследования анизотропии лессовидных грунтов вокруг фундаментов в пробитых скважинах// Известия вузов. Строительство. – 1999. – №4. – С.123-128; Винников Ю. Л. Експериментальні дослідження анізотропії лесового суглинку в межах ґрунтової подушки// Науковий вісник будівництва// Збірник наукових праць. – Вип. 7/ Харків: ХДТУБА, ХОТВ АБУ, 1999. – С.260-263.
Наявність у фундаменту нахилених граней сприяє формуванню більш розвиненої зони ущільнення (рис. 12.1) за рахунок напруг σ і τ, які перешкоджають випинанню ґрунту. Аналогічне явище спостерігається за наявності розширень, шайб та консолей фундаментів.
У межах зони впливу відбувається процеси, що виявляють у часі несучу здатність та деформативність основ фундаментів, заглиблених у ґрунт. У результаті формування розвиненої зони ущільнення ґрунту з підвищеними фізи- ко-механічними характеристиками збільшується несуча здатність фундаментів, а деформативність їх основ знижується.
Для різних ґрунтів цей процес відбувається неоднаково.
Явище тиксотропного розрідження глинистого ґрунту в процесі заглиблення фундаменту сприяє зниженню енергозатрат на його виготовлення; наступне за виготовленням фундаменту тиксотропне зміцнення глинистих ґрунтів визначає збільшення несучої здатності фундаменту в часі, відповідно знижуючи деформативність основи.
Розрідження й наступне тривале зміцнення водонасичених пилуватих і піщаних ґрунтів сприяє формуванню навколо фундаменту нових структур, які мають підвищені механічні характеристики.
При заглибленні у кварцові піски відбувається руйнування жорстких структурних зв’язків між зернами; далі, при повному водонасиченні ґрунту, ці зв’язки відновлюються за рахунок виникнення так званого зчеплення зміцнення.
Явища вивітрювання ґрунту, морозного здимання та деякі інші процеси викликають погіршення його механічних властивостей.
Епюри контактних напружень для фундаментів, виготовлених без виймання ґрунту, показані на рис. 12.5. Напруги за бічною поверхнею фундаментів збільшуються з глибиною за криволінійним законом. У практичних розрахунках використовують схеми, наведені на рис. 12.5, б, г.
Оцінити дії вертикального навантаження на несучу здатність фундаменту, влаштованого без виймання ґрунту, можна, використовуючи відому тричленну формулу
Fd = γ c [γ cRRA+ ∑hi (γ cf ui fi + uoiip Eikiζr )], |
(12.4) |
де γc – коефіцієнт умов роботи фундаменту в ґрунті; γcR , γcf |
– коефіцієнти |
умов роботи ґрунту під підошвою й уздовж бічної поверхні фундаменту, які
315
а |
Fv |
σy |
σy |
|
σz |
б |
Fv |
σy |
σy |
|
σz |
в |
Fv |
|
|
σy |
σy |
|
σz |
г |
Fv |
|
|
σy |
σy |
|
σz |
Рис. 12.5. Епюри контактних напруг на
поверхні фундаментів:
а, в – реальні; б, г – прийняті у розрахунках; Fv – вертикальна сила
враховують особливості його виготовлення; R і fi – відповідно розрахунковий
опір ґрунту під підошвою та за бічною поверхнею фундаменту; A – площа опирання фундаменту на ґрунт; hi – товщина i-го шару ґрунту, дотичного до бічної
поверхні фундаменту; ui – зовнішній периметр i-го поперечного перерізу фундаменту; uoi – сума розмірів сторін i-го поперечного перерізу фундаменту, які мають нахил до вертикалі; Ei – модуль деформації ґрунту i-го шару; ki – коефіцієнт, що залежить від виду ґрунту; ζr – реологічний коефіцієнт.
Розрахункові характеристики ґрунтів R, fi та Ei у формулі (12.4) визна-
чають на основі сучасних досягнень механіки ґрунтів.
Осідання фундаменту, спорудженого без виймання ґрунту, визначають як для умовного масиву за схемою, наведеною на рис. 12.6. Ширину умовного фу-
|
|
Fv |
ндаменту b |
визначають з урахуванням зростання з |
|
|
|
||||
|
|
|
|
c |
|
|
|
|
DL |
глибиною опору ґрунту по бічній поверхні. При знач- |
|
|
|
|
|||
|
|
|
ній довжині тіла фундаменту hk , а внаслідок цього і |
||
|
|
|
|
||
|
|
|
|
великій глибині закладання d, у розрахункове осідан- |
ββ ня включають вертикальну деформацію тіла фунда-
d |
|
|
|
|
|
|
|
|
менту, визначену за формулами теорії пружності з |
|
|
|
|
|
|
|
|
|
|
урахуванням його кінцевої жорсткості Ec I . |
|
|
|
|
|
|
|
FL |
|
|
На дію горизонтальних навантажень фундамен- |
|
|
|
|
|
|
|
|
|
ти, що споруджуються без виймання ґрунту, працю- |
||
|
|
|
|
|
|
|||||
|
|
|
bc |
|
|
|||||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
ють за двома схемами. Короткі фундаменти із співвід- |
||||
|
|
|
|
|
|
|
|
|
||
σzg |
|
|
|
|
|
σzp |
H |
|
ношенням h / bp ≤ 5 приймаються абсолютно жорст- |
|
|
|
|
|
|
|
кими; вважається, що вони тільки повертаються в ґру- |
||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
BC |
|
|
нті під навантаженням (рис. 12.7, а). Фундаменти із |
|
|
|
|
|
|
|
|
|
|
співвідношенням |
h / bp >5 приймаються з кінцевою |
|
|
|
|
|
|
|
|
|
||
Рис. |
|
12.6. Розрахункова |
жорсткістю тіла |
Ec I , під дією навантаження вони |
||||||
схема осідання фундамен- |
згинаються в ґрунті (рис. 12.7, б). Ці дві розрахункові |
|||||||||
ту, |
|
споруджуваного без |
схеми відрізняються за принципом оцінювання роз- |
|||||||
виймання ґрунту |
|
|
316
а |
б |
Н |
u0 |
ψ |
σy |
h |
|
σz min |
σz max |
|
Н |
u0 |
|
|
ψ |
σy |
h |
|
Рис. 12.7. Схеми роботи фундаментів, споруджуваних без виймання ґрун- |
|||||
ту, на дію горизонтального навантаження: |
|
||||
а – абсолютно жорсткі; б – кінцевої жорсткості |
|
||||
рахункових параметрів. Умови розрахунку в загальному вигляді можна записа- |
|||||
ти так: |
|
|
|
|
|
перший граничний стан |
|
|
|
|
|
|
H ≤ Fhu ; |
(12.5) |
|
Fv |
|
|
γ k |
|
|
|
M |
|
σmax ≤σu ; |
(12.6) |
|
Fh |
|
другий граничний стан |
|
|
|
|
|
|
u ≤ uu ; |
(12.7) |
|
DL |
|
|
ψ ≤ψu , |
(12.8) |
|
1 |
1 |
де H – розрахункове значення попере- |
|
||||
чної сили, що діє на фундамент; Fhu – |
b |
2 |
2 |
||
|
|||||
несуча здатність палі на дії горизонта- |
|
|
FL |
||
льного навантаження; γk |
– коефіцієнт |
|
|
||
|
σmin |
σmax |
|||
надійності; u, ψ – розрахункові зна- |
|
||||
чення горизонтального переміщення і |
|
b |
|
||
кута повороту фундаменту; Uu , ψu – |
|
|
HC |
||
гранично допустимі значення тих са- |
|
|
|||
|
|
|
|||
мих величин. |
|
|
|
|
|
Схема |
взаємодії |
фундаменту, |
|
|
|
спорудженого в попередньо відкопа- |
|
|
BC |
||
ному котловані, з оточуючим ґрунтом |
|
Рис. 12.8. Схема взаємодії фундаменту, |
|||
наведена на рис. 12.8. Зважаючи на те, |
|
||||
що закладання фундаменту в ґрунт |
|
споруджуваного у відкритому котловані, з |
|||
|
навколишнім ґрунтом: |
|
|||
здійснюється із зворотним засипан- |
|
1 – зворотне засипання пазух фундаменту; |
|||
ням, якість якого в ряді випадків за- |
|
2 – ґрунт непорушеної структури |
317
