Рис. 6.2. Аварія Трансконського елеватора в Канаді при однобічному кра- |
|
|
|||
йовому осіданні 8,4 м в умовах повної втрати стійкості його основи |
|
|
|||
(III фаза – випинання) |
|
|
|
|
|
фічний характер. Відбувається руйнування основи, фундамент та надземні |
|||||
конструкції зазнають аварійних деформацій. У багатьох випадках при ексцент- |
|||||
ричному прикладанні навантаження відбувається частковий поворот фундамен- |
|||||
ту та зміщення його вбік. Для великих ексцентриситетів можливе однобічне |
|||||
випирання ґрунту на поверхню і значний крен споруди. Класичним випадком |
|||||
цієї фази напруженого стану основи є аварія Трансконського елеватора в Канаді |
|||||
(рис. 6.2). |
|
0,20,45 |
5 |
A , м |
|
Розглянемо й важливе для |
0 |
||||
|
|
|
|||
практики питання залежності осі- |
|
|
|
|
|
дання від розмірів штампа. На гра- |
|
|
|
|
|
фіку залежності осідання від роз- |
|
|
|
|
|
мірів штампа при однаковому тис- |
|
S |
|
|
|
кові (рис. 6.3) В. О. Вєсєлов виді- |
|
|
|
||
лив три ділянки: першу для малих |
|
Рис. 6.3. Залежність осідання від розмірів |
|||
штампів площею А≤400 см2 – де- |
|
штампу при однаковому тискові |
|
|
|
формація відбувається переважно за рахунок випирання ґрунту з-під штампа; |
|||||
другу для штампів площею А=400-2000 см2; третю для штампів площею А≥2000 |
|||||
см2 – деформації зумовлені, головним чином, ущільненням ґрунтів. Для штам- |
|||||
пів площею до 10-15 м2, а іноді й більше на третій ділянці осідання можна вва- |
|||||
жати пропорційним площі фундаменту. |
|
|
|||
Якщо в межах третьої ділянки процес руйнування ґрунту під вузьким і |
|||||
широким фундаментами прийняти однаковим, то міцність основи останнього |
|||||
буде більшою, бо в процес зрушень залучається більший об’єм ґрунту, й крити- |
|||||
чному тискові буде відповідати більша величина абсолютного осідання. |
|
|
6.3. ОСНОВНІ ПОЛОЖЕННЯ ПРО РОЗПОДІЛ НАПРУГ І ДЕФОРМАЦІЙ У ТОЧЦІ МАСИВУ ҐРУНТУ

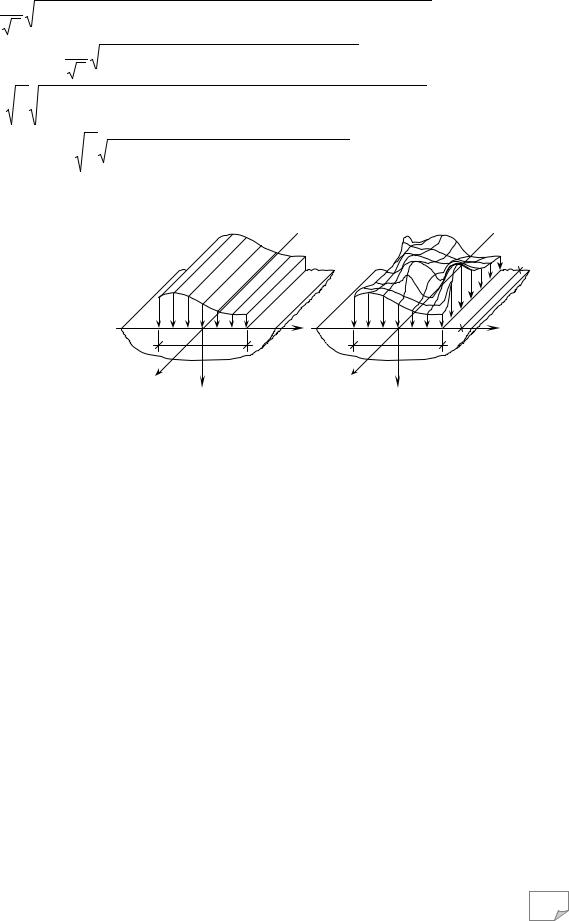

Тиск від навантаження, прикладеного до ґрунтового масиву, наприклад, через підошву фундаменту чи бічну поверхню та вістря палі, передається в
153
а
σ
А В
1 |
2 |
Рис. 6.4. Схема розподілу напруг:
а – між частинками ґрунту; б – в елементарному об’ємі ґрунту; в – у вигляді шарового тензора та г – девіатора напруг; 1 – фактичні напруги у частинках ґрунту; 2 – середня величина напруг у ґрунті
б |
z |
|
в |
z |
г |
z |
|
|
σz |
|
|
σm |
|
σz-σm |
|
|
τyz |
τxzτzx |
|
|
|
τyz |
τxzτzx |
|
τzy |
σx |
|
σm |
|
τzy |
σx-σm |
|
τxy |
τyx |
|
σm |
|
τxy |
τyx |
|
σy |
|
x |
x |
σy-σm |
x |
|
y |
|
|
y |
|
y |
|
|
ґрунті частинками або структурними агрегатами через точки контакту, розподіляючись за глибиною на все більшу площу. Напруги при цьому зменшуються. Відбувається процес розсіювання або затухання напруг за глибиною й з віддаленням в сторони. Напруги σ в окремих частинках і міжчастинкових зв’язках у межах якого-небудь виділеного перерізу, зокрема АВ на рис. 6.4, а, можуть бути більшими, ніж їх міцність, і спричиняти руйнування. При розгляді напруженого стану масиву ґрунту подібну місцеву концентрацію напруги, на яку може суттєво впливати просторове розташування окремих часток і зв’язків між ними, умовно не враховують (окрім моделей дискретного середовища, що описані в п. 6.4). Вважають, що вона не впливає на стійкість масиву в цілому.
Для обґрунтування цього введено поняття елементарного об’єму ґрунту, тобто такого його об’єму, лінійний розмір якого в багато разів перевищує лінійний розмір частинок або агрегатів, котрі складають цей ґрунт. Тоді, на відміну від суцільного середовища, для оцінювання напруг у ґрунтах, що є дисперсними системами, реальні сили, які діють на окремі ґрунтові частинки, замінюють уявними силами, розподіленими по всьому елементарному об’єму, в тому числі й у проміжках між частинками. Значення цих сил, віднесених до одиниці площі перерізу цього об’єму умовно приймають за значення напруг у ґрунті (див., наприклад, лінію 2 на рис. 6.4, а).
Крім того, розміри зразка ґрунту для експериментальних визначень характеристик його механічних властивостей у припущенні суцільності матеріалу
` |
154 |
повинні бути значно більше від лінійного розміру елементарного об’єму ґрунту. Використання апарату механіки суцільного середовища для розрахунків напруг і деформацій у масиві ґрунту виявляється справедливим лише у випадках, коли розміри масиву та розміри ділянок, через які передаються навантаження на масив, значно більше від розміру елементарного об’єму ґрунту.
За підрахунками професора З. Г. Тер-Мартиросяна, у більшості випадків для піщаних і глинистих ґрунтів ці умови завжди виконуються. 1 см3 піску середньої крупності містить близько 50 тис. окремих частинок. Отже, ділянки, яких стосуються напруги й деформації, будуть мати розміри менше ніж 1 см, а зразок для випробування ґрунту, щоб неоднорідність окремих частинок не впливала на його властивості, може мати розміри в декілька сантиметрів. З іншого боку, при ширині фундаменту, наприклад 1 м, точність визначення напруг і деформацій в основі, складеній такими пісками, достатня для інженерних розрахунків.
Мірою кількісної оцінки напружено-деформованого стану (НДС) масиву ґрунтів є напруги, деформації та переміщення, що виникають у ньому від дії зовнішніх (навантаження від споруд) і внутрішніх (власна вага ґрунтів) сил. Ці поняття відповідають загальним визначенням механіки суцільного середовища.
У системі прямокутних координат напружений стан елементарного об’єму ґрунту можна схарактеризувати сукупністю діючих у ньому напруг (рис. 6.4, б): σz – вертикальна нормальна напруга, що діє у напрямі осі z; σy – горизонтальна нормальна напруга, що діє у напрямі осі y; σx – горизонтальна нормальна напруга, що діє у напрямі осі x; τxy, τyx – дотичні напруги, що діють по гранях, паралельних осі z, однакові між собою відповідно до правила “парності напруг” (τxy=τyx); τzx, τxz – однакові між собою дотичні напруги, що діють по гранях, паралельних осі y (τzx=τxz); τyz, τzy – однакові між собою дотичні напруги, що діють по гранях, паралельних осі x (τyz=τzy). Оскільки ґрунти, як правило, дуже погано працюють на розтягання, в механіці ґрунтів на відміну від механіки суцільного середовища стискаючі напруги приймають зі знаком “плюс”, а розтягаючі – зі знаком “мінус”.
|
