.pdfМІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ
ТЕХНОЛОГІЯ ЗВЕДЕННЯ ТА ОПОРЯДЖЕННЯ ЖИТЛОВИХ БУДИНКІВ
Методичні рекомендації
до курсового проектування з дисципліни «Технологія будівництва» для студентів, які навчаються за напрямом підготовки
6.060102 «Архітектура»
Київ 2011
ББК 38.6 Т38
Укладачі: М.Г. Ярмоленко, канд. тєхн. наук, професор О Ф . Осипов, канд. техн. наук, професор О.М. Махиня, канд. техн. наук, доцент
Рецензент Є.Г. Романушко, канд. техн. наук, професор
Відповідальний |
за випуск |
В.К. Черненко, д-р |
техн. наук, |
професор |
|
|
|
Затверджено на |
засіданні |
кафедри технології |
будівельного |
виробництва, протокол № 8 від 8 квітня 2010 року
Видається в авторській редакції.
Технологія зведення та опорядження житлових будинків: методичні Т38 рекомендації до курсового проектування / Уклад.:
М.Г. Ярмоленко (заг. ред.), О.Ф. Осипов, О.М. Махиня. - К.: КНУБА, 2011. - 60 с.
Містять рекомендації до виконання курсового проекту з курсу «Технологія будівництва».
Призначені для студентів, які навчаються за напрямом підготовки 6.060102 «Архітектура».
|
ЗМІСТ |
|
ЗАГАЛЬНІ ПОЛОЖЕННЯ |
4 |
|
1. |
ХАРАКТЕРИСТИКА БУДІВЛІ ТА УМОВ ВИКОНАННЯ РОБІТ |
5 |

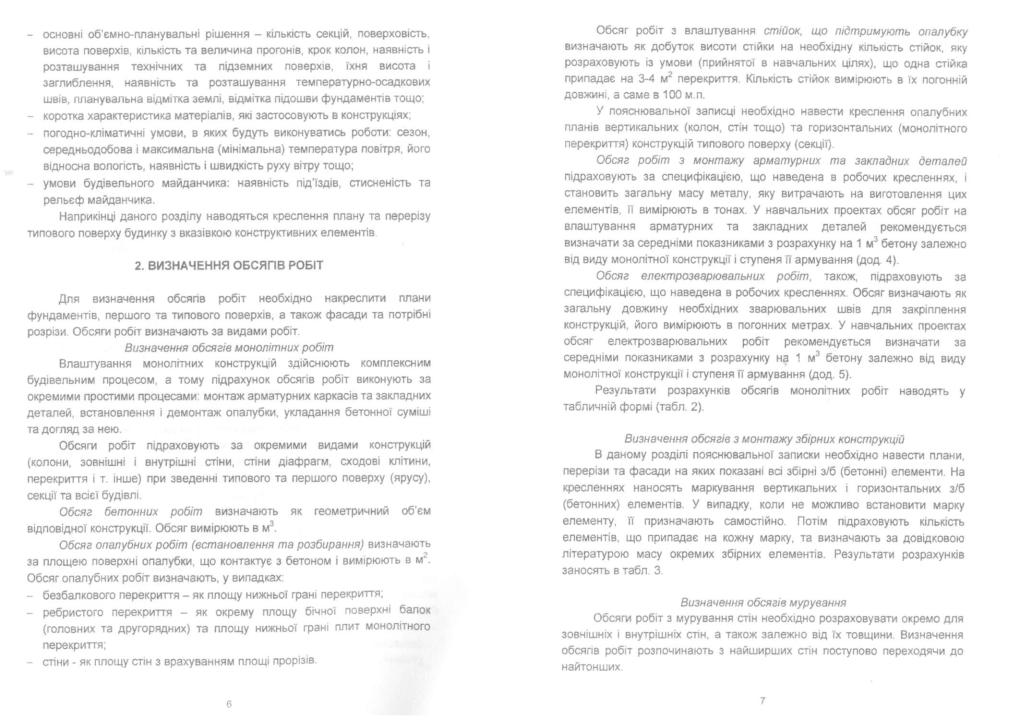

2. ВИЗНАЧЕННЯ ОБСЯГІВ РОБІТ |
6 |
|
3. ВИБІР МЕТОДІВ ВИКОНАННЯ РОБІТ |
ю |
|
4. РОЗРОБКА ТЕХНОЛОГІЧНИХ СХЕМ ВИКОНАННЯ РОБІТ |
32 |
|
5. |
РОЗРОБКА ВКАЗІВОК ЩОДО ВИКОНАННЯ РОБІТ ТА ОХОРОНИ |
|
|
ПРАЦІ |
зз |
6. |
ВИБІР І ОБҐРУНТУВАННЯ ВАРІАНТІВ ОПОРЯДЖЕННЯ |
|
|
ІНТЕР'ЄРУ ТА ЕКСТЕР'ЄРУ |
33 |
7. ТЕХНІКО-ЕКОНОМІЧНІ ПОКАЗНИКИ ПРОЕКТУ |
35 |
|
СПИСОК РЕКОМЕНДОВАНОЇ ЛІТЕРАТУРИ |
36 |
|
ДОДАТКИ |
зз |
©КНУБА, 2011
несучу опалубку та риштування, що її підтримують (за необхідності встановлюють й стійки безпеки).
Монолітні каркасні будинки з безбалковим перекриттями - це будинки з умовними багатоповерховими монолітними рамами. Робочі шви у таких будинках можуть бути влаштовані в рівні низу та верха плити перекриття. їх споруджують зазвичай двома спеціалізованими потоками:
-перший - влаштовують вертикальні конструкції: колони, діафрагми, стіни тощо. Він включає в себе роботи з влаштування опалубки, армування та бетонування вертикальних конструкцій - колон, діафрагм, стін ядер жорсткості тощо, а також роботи з догляду за бетоном та роботи з розбирання опалубки:
-другий - влаштовують перекриття. Він включає в себе роботи з влаштування опалубки, армування та бетонування монолітного
перекриття, роботи з догляду за бетоном, розбирання опалубки.
Монолітні будинки з неповним каркасом поділяють на будинки з балковим та безбалковим перекриттям. Будинки з балковим перекриттям споруджують двома спеціалізованими потоками:
-перший - влаштування зовнішніх несучих стін (із монолітного бетону чи цегли);
-другий - зведення монолітних колон, діафрагм і перекриттів.
Будинки з безбалковим перекриттям та з несучими цегляними стінами споруджують трьома спеціалізованими потоками:
-перший - влаштовують вертикальні монолітні конструкції (колони, діафрагми, стіни тощо);
-другий - виконують мурування несівних цегляних стін на висоту поверху;
-третій - влаштовують монолітне перекриття.
Увипадку, коли несівні зовнішні стіни влаштовують із монолітного бетону, то спорудження неповного каркасу здійснюють, двома спеціалізованими потоками:
-перший - влаштовують вертикальні монолітні конструкції каркасу (колони, діафрагми, стіни тощо) та монолітні зовнішні стіни;
-другий - влаштовують монолітні перекриття.
Безкаркасні будинки. Технологія зведення будинків з поперечними несівними стінами та зовнішніми стінами із легкого бетону, залежить від типу опалубки. Так, при застосуванні об'ємно-переставної опалубки, будинки споруджують двома спеціалізованими потоками:
-перший - зводять внутрішні несівні монолітні стіни та перекриття. При цьому стіни і перекриття зводять у два етапи: спочатку виконують
опалублення та армування стін і перекриття одним суміщеним потоком, після чого, виконують бетонування стін, а по-завершенню, укладають бетонну суміш у перекриття. Після витримування бетону до розпалубної міцності, демонтують опалубку; другий - влаштовують зовнішні легкобетонні стіни, які споруджують з
відставанням на декілька поверхів від першого потоку. При цьому роботи виконують у такій послідовності: спочатку монтують опалубку і арматуру (суміщеним потоком), потім укладають бетонну суміш, а вже після витримування бетону демонтують опалубку.
При застосуванні блочно-щитової опалубки, яка вертикально витягується, роботи виконують так.
Спочатку зводять стіни. їх розпочинають з встановлення опалубних блоків (від сходів у шаховому порядку), потім установлюють щити опалубки поверхонь зовнішніх стін. Армування виконують паралельно з встановленням опалубки. Далі укладають бетонну суміш і після набирання бетоном розпалубної міцності демонтують опалубки стін. Потім виконують монтаж збірних елементів (сходів, перегородок та інше).
Далі влаштовують перекриття, збірні чи монолітні. У випадку, коли перекриття зі збірних плит, то їх монтують не раніше ніж бетон досягне міцності 1,5 МПа, а коли перекриття монолітні, то їх улаштовують після демонтажу опалубки стін. При цих роботах застосовують дрібнощитові чи балкові набірні опалубки для перекриттів. Опалубку демонтують після отриманням бетоном розпалубної міцності.
Будинки з поперечними несівними стінами і зовнішніми стінами зі збірних елементів чи з дрібноштучних виробів споруджують з випередженням улаштування монолітних внутрішніх стін і міжповерхових перекриттів на декілька поверхів.
Будинки з монолітними внутрішніми несівними стінами та зовнішніми цегляними несівними стінами споруджують за двома спеціалізованими потоками:
-перший - мурують стіни на висоту поверху. Мурування виконують по ярусно;
-другий - зводять внутрішні монолітні стіни, перекриття та елементи
сходових клітин і ліфтових шахт. |
|
|
|
|
|
Великопанельні |
будинки |
можуть |
бути |
з |
поперечними, |
поздовжніми чи поздовжньо-поперечними тримальними стінами. Монтаж елементів виконують чотирма спеціалізованими потоками:
-перший - монтують вертикальні збірні елементи та зварюють їхні закладні деталі;
