§ 72. Основные формулы для пары
НАЗЕМНЫХ СНИМКОВ

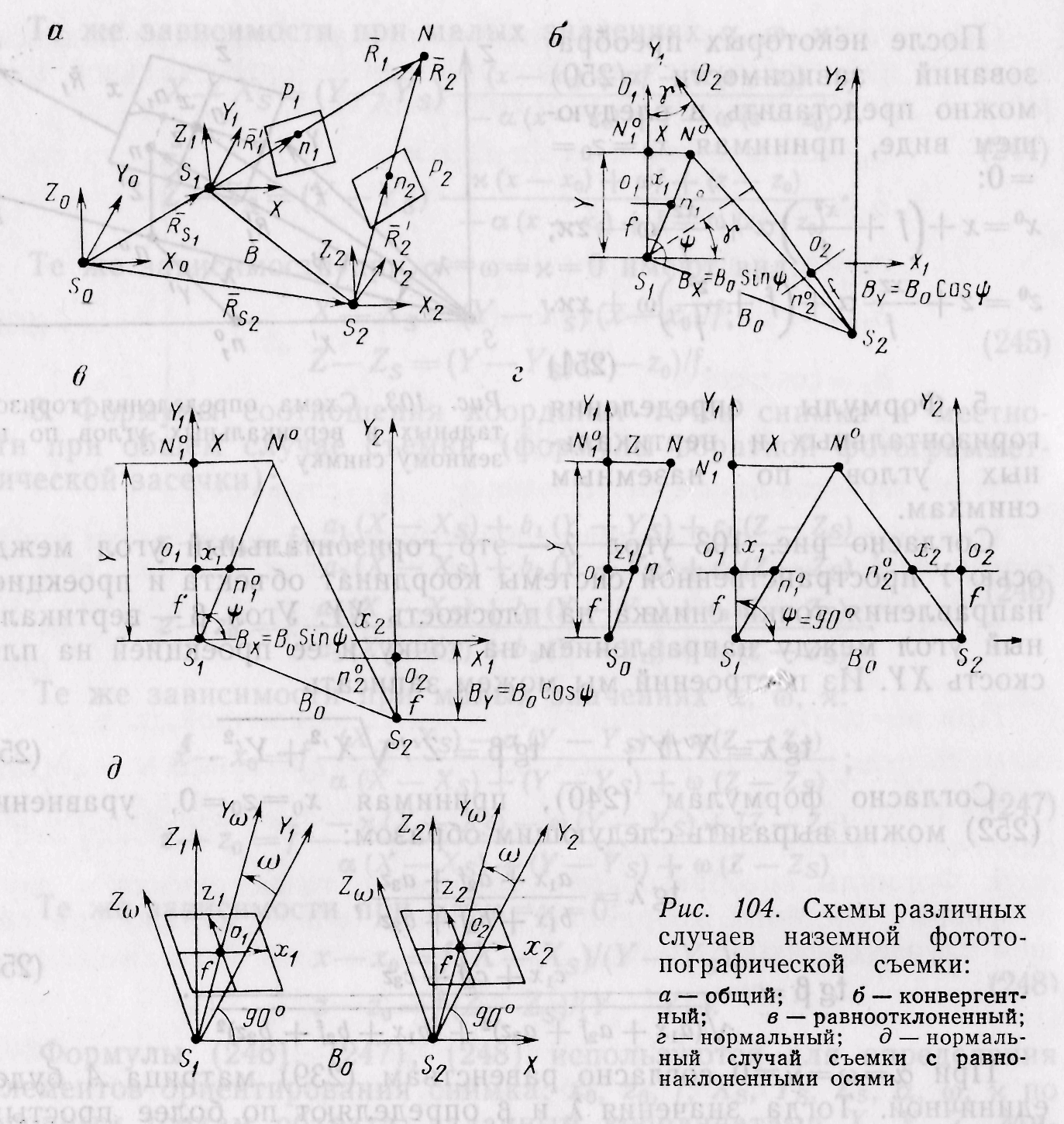

Общий случай съемки (рис. 104,а). Формулы для общего случая Съемки можно получить на основании формул, приведенных в гл. 7, используя для этого преобразования (231) и (236).

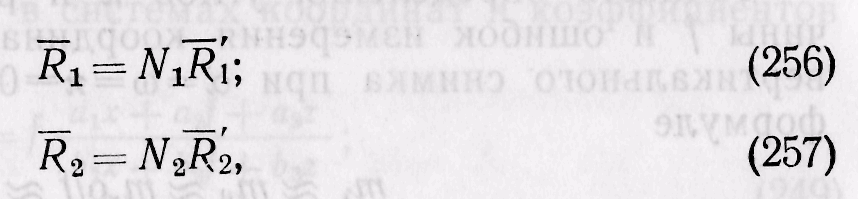

Однако выведем эти формулы, исходя из геометрических построений, показанных на рис. 104, а. Из условий коллинеарности векторов а также векторов следует, что
где N1 и N2 — скалярные множители.

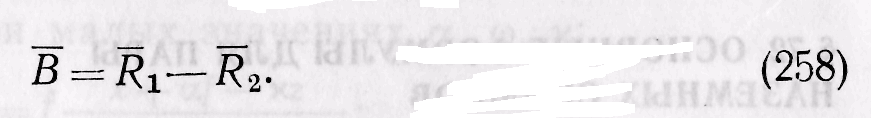

Из условия компланарности векторов следует
Учитывая значения (256) и (257), получим

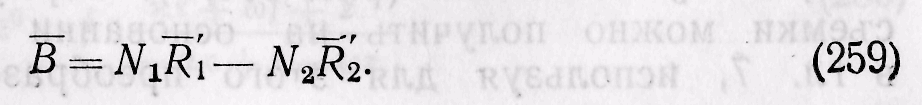

В координатной форме выражение (259) будет иметь вид

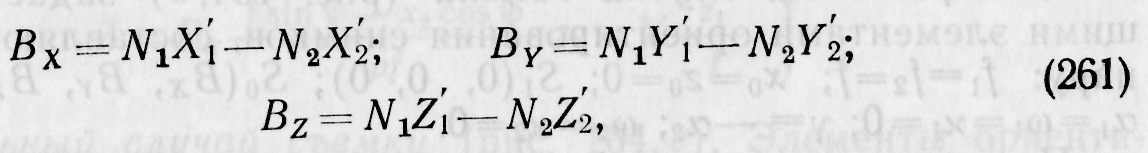

Уравнение (260) объединяет в себе три уравнения вида

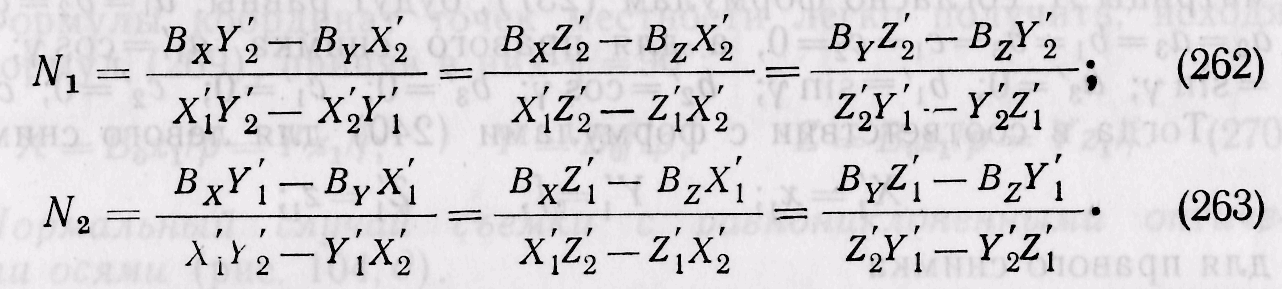

где Х´1, Y´1, Z´1 , X´2, Y´2, Z´2 —пространственные координаты точек снимков, определяемые по формулам (240). Решая совместно уравнения (261), получим
Так как при фототопографической съемке базис фотографирования направлен приблизительно вдоль оси X, то для определения N1 и N2 следует пользоваться первыми значениями уравнений (262) и (263).
Итак, для определения пространственных координат точек объекта в фотограмметрической системе при общем случае съемки необходимо: произвести измерение плоских координат определяемых точек на паре снимков; вычислить по известным значениям элементов ориентирования снимков (α, ω, ) направляющие косинусы по формулам (237); определить по формулам (240) пространственные координаты точек изображения на снимках; вычислить по формулам (262) и (263) скалярные множители, а по формуле (256) — пространственные координаты определяемых точек.
Формулы общего случая съемки имеют чисто теоретическое значение и для решения практических задач, например фототопографических, не используются. Для этих целей применяют простые случаи съемки, предусматривающие установку значений ω и снимков стереопар, близких к нулю. При этом используют несколько другую систему элементов ориентирования снимков, исключающую определение геодезических координат правого конца съемочного базиса.
К ним относятся: ХГ. Sl, УГ.Sl, ZГ.Sl-—геодезические координаты левого конца съемочного базиса; Во — горизонтальное проложение базиса; h — превышение концов базиса; αВ — дирекционный угол базиса; ψ— угол отклонения левой оптической оси снимка от базиса; γ— угол конвергенции оптических осей снимков стерео пары; — угол наклона левой оптической оси; ω1 — угол крена левого снимка; ω2 — угол наклона правой оптической оси; — угол крена правого снимка.
Наиболее широкое применение получили три случая съемки с горизонтально расположенными оптическими осями и оси хх снимков: конвергентный случай (γ <3°), равноотклоненный и нормальный случаи съемки.
Конвергентный случай съемки (рис. 104,6) задается следующими элементами ориентирования снимков, составляющих стереопару: f1=f2 = f; xо=z0 = 0; S1(0, 0, 0); SO(BX, BY, Bz); ψ 90°;
α1=ω1= =0; γ=—α2; ω2= .
На основе построений, показанных на рис. 104,6, можно записать, что Bx = Bosinψ, By = B0cosψ;
Bz = 0. В соответствии с угловыми элементами левого снимка значения коэффициентов матрицы А, согласно формулам (237), будут равны: а1= b2 = с3=1; a2 = a3 = bl = b3 = c1 = c2 = 0, а для правого снимка a1´ = cosγ; a2' = sinγ; a3' = 0; b1 ´=siny; b2' = cosy; b3´ = 0; c1' = 0; с2' = 0; c3'=1. Тогда в соответствии с формулами (240) для левого снимка
для правого снимка
Далее в соответствии с формулой (262) находим
После некоторых тригонометрических преобразований получим
Пространственные координаты определяемых точек согласно формуле (256)

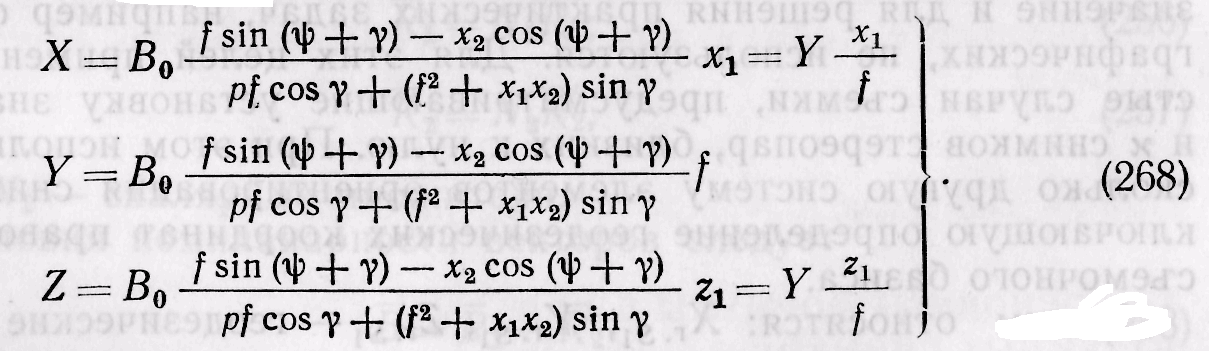

Подставляя в формулу (267) значения (264) и (265), получим
Случай съемки с равноотклоненными оптическими осями (равноотклоненныи случай) (рис. 104,в). Элементы ориентирования заданы величинами : f1=f2 = f; xо=z0 = 0; S1(0, 0, 0); S2 (BX, BY, Bz);
ψ 90°; α1=ω1= =0; γ=0; ω2= =0. Формулы соотношения координат получим, исходя из выражений (268), приняв
Нормальный случай съемки (рис. 104,г). Элементы ориентирования имеют следующие значения:
f1=f2 = f; xо=z0 = 0; S1(0, 0, 0); S2 (BX, BY, Bz); ψ= 90°; α1=ω1= =0; γ=0; ω2= =0.
Формулы координат точек местности легко получить, исходя из формул (269), приняв в них
ψ = 90°:
Нормальный случай съемки с равнонаклоненными оптическими осями (рис. 104, д).
Этот случай съемки для топографических целей может быть использован в тех случаях, когда в наличии имеются приборы, позволяющие решить поставленную задачу. Такими приборами являются стереопланиграф и топокарт Народного предприятия «Карл Цейс Иена» (ГДР). Геометрический смысл этого случая показан на рис. 104,5. Элементами ориентирования являются
f1=f2 = f; xо=z0 = 0; S1(0, 0, 0); S2 (B0, 0, 0); ψ= 90°; α1=ω1= =0; γ=0; ω2= =0, ω1=ω2=ω. Используя формулы (270), найдем пространственные координаты точек местности в наклонной плоскости, т. е. Хω, Уω, Zω. Для перехода к горизонтальной плоскости воспользуемся зависимостью в матричном виде
R = AωRω,

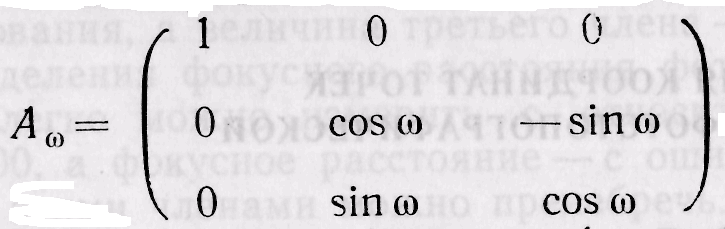

где —матрица преобразования координат при повороте на угол ω.
После умножения матриц Аω на Rω получим искомые формулы соотношения координат
