2) Классификация кладок по конструктивно-технологическим признакам

Каменная кладка – это конструкция из камней, уложенных на строительном растворе в определенном порядке.

В облегченных кладках часть стены заменена утепляющим материалом, применяют для последних 3-4 этажей.

Виды:

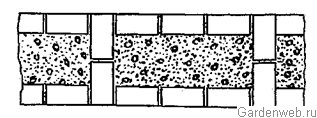

- колодцевая кладка – 2 продольные версты (ложковые) соединяются вертикальными диафрагмами, образуя колодцы в кладке. Обычно колодцевая кладка имеет толщину стены в 2 кирпича. Предельная высота кладки – 2 этажа. Для предупреждения осадки сыпучего утеплителя в колодцы через 5-6 рядов по высоте устраивают растворную стяжку, армированную проволочной сеткой.

- кирпично-бетонная анкерная кладка. При возведении стен с помощью данной кладки устраивают 2 продольные версты толщиной в полкирпича, а пространство между ними заполняют легким бетоном.

Для взаимосвязи 2х стенок устраивают тычковые кирпичные ряды (анкеры), заходящие в бетон на полкирпича через каждые 3-5 рядов по высоте. Толщина стен при такой кладке может быть 380-650 мм, высота здания 4-6 этажей. Пространство между верстами заполняют легким бетоном после возведения 3-5 рядов кладки. Система перевязки швов – многорядная.

Существующие виды кладок:

- кирпичная (глиняный или силикатный кирпич). С помощью такой кладки возводят стены, столбы, перемычки.

- мелкоблочная (искусств. или природные камни правильной формы, массой до 16ти кг). Возводят стены и столбы.

- облегченная (из пустотелого кирпича и теплоизоляционных материалов). Возведение наружных стен. Кладку стен облегченной конструкции используют для уменьшения расхода кирпичей и общего снижения собственной массы кладки. Кладка состоит из двух параллельных ложковых стенок с перевязкой тычками через 3...5 рядов, иногда и более. Образовавшуюся полость заполняют теплоизоляционной засыпкой, легким бетоном, блоками или плитами утеплителей. Применение облегченных кладок позволяет снизить расход кирпича на 30...40%, значительно сократить трудоемкость и стоимость работ.

- армированная каменная кладка — специфика ее в том, что для повышения прочности в швы укладывают арматурные сетки или отдельные стержни. Для поперечного армирования применяют прямоугольные проволочные сетки или сетки «зигзаг». Расстояние между стержнями сетки при их диаметрах 3...8 мм должно быть в пределах 30... 120 мм. Сетки «зигзаг» целесообразно располагать в двух смежных рядах так, чтобы расположение прутков в них было взаимно перпендикулярным. Сетки по вертикали укладывают по проекту, но не реже чем через 5 рядов кладки. Обычно прямоугольные сетки имеют диаметр стержней до 5 мм, «зигзаг» - от 5 до 8 мм. Для обеспечения защитного слоя раствора необходимо, чтобы толщина швов кладки превышала диаметр проволоки не менее чем на 4 мм.

Армирование кирпичных столбов и простенков:

а - прямоугольными сетками; б - зигзагообразными сетками;

1 - выступающие концы прутков сеток

- бутовая кладка (из камней неправильной формы). Из керамических камней с поперечными щелевыми пустотами стены, простенки и столбы выкладывают по однорядной системе перевязки. Камни укладывают пустотами вверх на растворах с подвижностью, исключающей затекание раствора в пустоты камней. Толщина вертикальных и горизонтальных швов должна соответствовать швам каменной кладки. Возводят стены подвалов и фундаменты. Разновидность – бутобетонная.
