§ 17. Искажение направлений на аэрофотоснимке
Получим значение угла на местности, соответствующее углу φ на снимке (см. рис. 32),

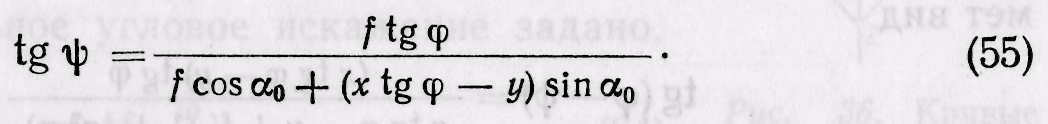

Подставим сюда величины dX и dY, вычисленные в предыдущем параграфе,
Рассмотрим частные случаи.
1. Снимок горизонтальный (αо = О). В этом случае
т. е. на горизонтальном снимке равнинной местности нет угловых искажений.
2. Вершина угла на снимке находится в точке нулевых иска-
Подставив эти координаты в формулу (55), найдем т. е. угол в точке нулевых искажений равен соответствующему углу на равнинной местности.
3. Вершина угла φ в главной точке снимка (х=0, y = 0):
4. Вершина угла ср в точке надира (х = 0; у = —ftgα0):
Найдем разность углов α и , называемую угловым искажением:

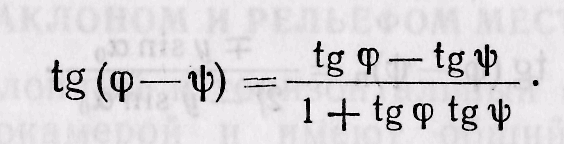

Подставим значение tg из выражения (55). Тогда

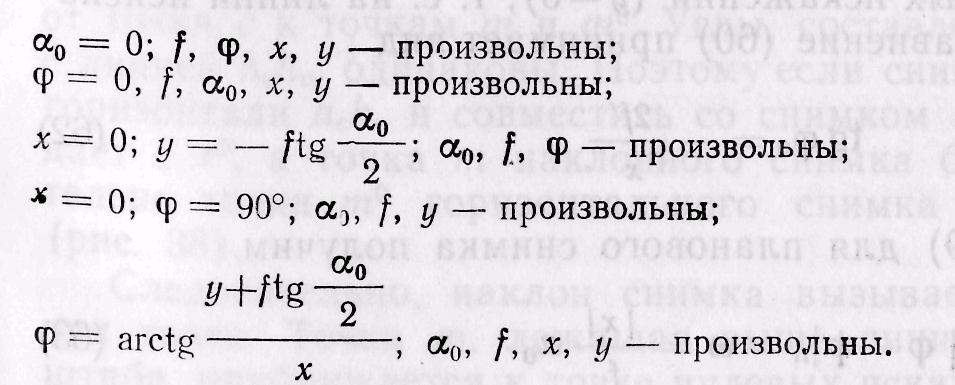

Отсюда следует, что угловое искажение равно нулю в случаях:
Значение .угла φ в последнем случае получается, если принять числитель в равенстве (58) за нуль и решить полученное таким образом уравнение. Это значение φ соответствует направлению, проходящему из данной точки через точку нулевых искажений.
На рис. 35 представлен снимок, в различных точках которого построены индикатрисы угловых искажений (αо=ЗО°, ƒ = 200 м, формат снимка 24x18 см). Искажение направления в какой-либо точке снимка, например в точке 5, показывает отрезок, заключенный между пересечениями этого направления с окружностью и индикатрисой угловых искажений.
Если начало координат на снимке перенести параллельно из главной точки в точку нулевых искажений, то формула (58) примет вид

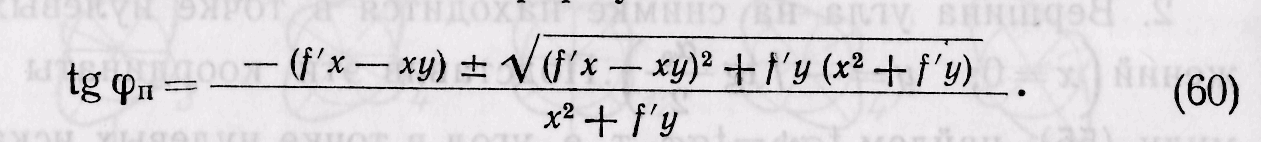

Направления, соответствующие предельным значениям угловых искажений, определяют по формуле
На рис. 35 направления, соответствующие максимальным искажениям, показаны сплошными линиями, а направления, соответствующие минимальным искажениям, — пунктирными.
Пусть вершина направлений находится на главной вертикали (х=0). Из формулы (60) следует, что в данном случае tgφn= ±l, т. е. в точках главной вертикали предельные искажения испытывают углы φ, равные 45, 135, 225 и 315°. Величины этих искажений найдем по формуле (59)
Если снимок плановый, то

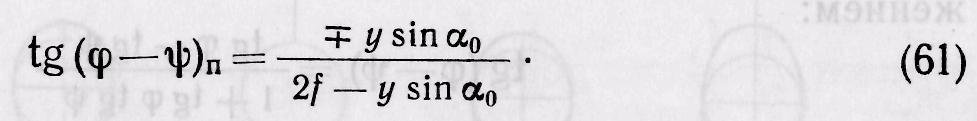

Для вершины направлений, лежащей на горизонтали, проходящей через точку нулевых искажений (у = 0), т. е. на линии неискаженных масштабов, уравнение (60) принимает вид

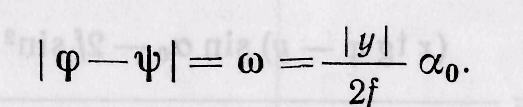

и вместо формулы (59) для планового снимка получим
Отсюда следует, что в точках 1 (х = r; у = 0) и 2 (х = 0; у = 2r) (рис. 36) предельные угловые искажения ω одинаковы. Такие же искажения имеют точки 1' (—r; 0) и 2' (0; —2r).
Кривая равных предельных искажений ω представляет собой две симметричные параболы, пересекающиеся на главной вертикали ov. Фокусы парабол совпадают с точкой нулевых искажений с. Расстояния от точки с до вершин парабол равны r, а расстояния до точек пересечения парабол с главной вертикалью равны 2r.

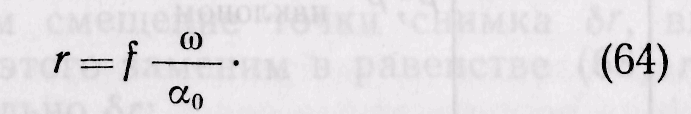

Если предельное угловое искажение задано, то
Симметричные параболы ограничивают на плановом снимке зону предельных угловых искажений.
Положение главной вертикали и точки нулевых искажений на плановом снимке обычно неизвестно. Поэтому вместо парабол используют окружность с центром в главной точке о и радиусом r'—r.

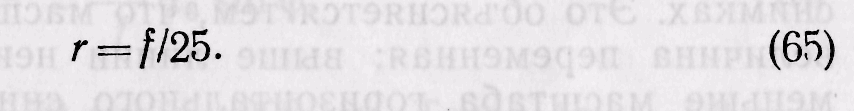

В любой точке снимка, не выходящей за пределы, обозначенные этой окружностью, угловые искажения не превышают заданного значения ω. Пусть ω = 6', αо = 2,5°. Тогда согласно уравнению (64)
