§ 29. Расчет толщины подложки

Так как фотобумага после фотохимической обработки в водных фоторастворах и последующей сушки деформируется, то при фо­тотрансформировании этот фактор следует учитывать. Для учета

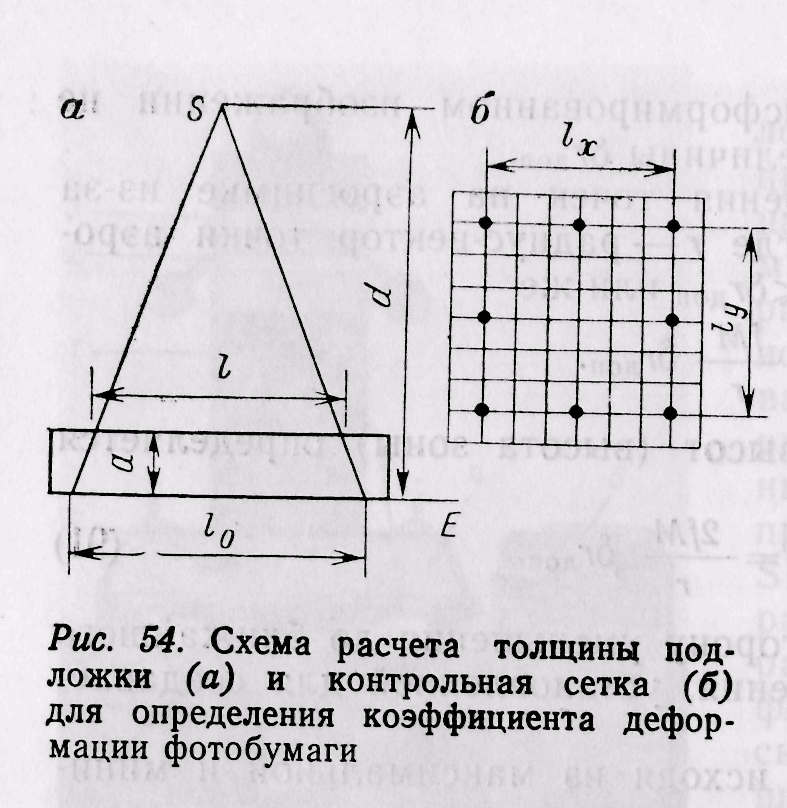

равномерной деформации фо­тобумаги под основу с транс­формационными точками подкладывают картонную под­ложку толщиной а (рис. 54, а). После совмещения точек ос­нову с подложкой убирают с экрана и на него уклады­вают фотобумагу, на которой фиксируют изображение. Так как фотобумага располага­ется от объектива дальше, чем была основа, то изображение на ней будет в более крупном масштабе. После же фотохи­мической обработки и сушки фотобумага равномерно сожмется и масштаб изображения уменьшится до нужного размера. Коэффициент деформации определяется отношением отрезков на фотобумаге до ее обработки l₀ и после l: _д= l / l₀= (d—a)/d, где d — расстояние от центра проекции S до экрана Е; d=F(1+ _t). Отсюда получим формулу для расчета толщины подложки

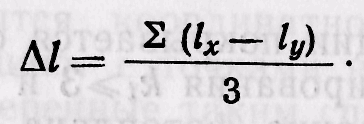

Для определения коэффициента деформации данного сорта фотобумаги на нескольких листах контактным путем отпечаты­вают контрольную сетку (рис. 54, б). Их фотохимическую обра­ботку и сушку производят в тех же условиях, в которых будут обрабатывать фотобумагу при фототрансформировании. Далее измеряют с точностью 0,1 мм шесть отрезков по три вдоль осей х и у и рассчитывают разностную деформацию

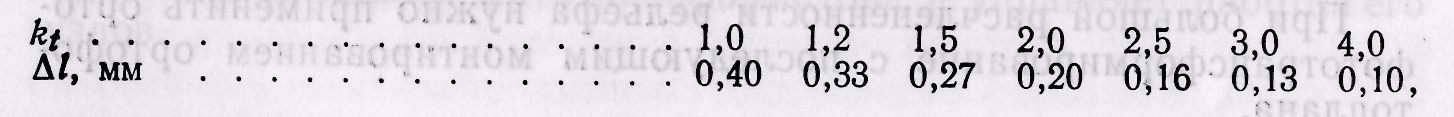

Если Δl будет меньше нижеуказанного значения для коэффици­ента t, при котором будут трансформировать снимки,

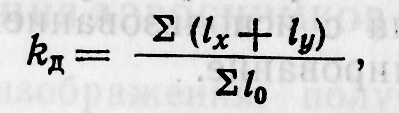

то рассчитывают коэффициент деформации фотобумаги

где l₀ —измеренные на контрольной сетке длины тех же отрез­ков, которые были измерены на фотобумаге.

При _t>4 нужно использовать фотобумагу на малодеформирующейся основе или при применении оптического монтажа сле­дует фотобумагу наклеить на жесткую основу.

§ 30. Фототрансформирование по установочным величинам

Если для аэрофотоснимка известны элементы внешнего ориенти­рования, то по ним можно рассчитать величины, устанавливае­мые на шкалах фототрансформатора, и выполнить фототранс­формирование аэрофотоснимка без использования трансформа­ционных точек.

Из фототрансформаторов, созданных в прежние годы, для фо­тотрансформирования по установочным величинам наиболее подходит ФТБ. В конструкции современных фототрансформато­ров входят вычислительные устройства (например, у ФТА), ко­торые по формулам рассчитывают величины перемещений и на­клонов кареток и через моторные приводы осуществляют их. В качестве конструктивной оси на фототрансформаторах, в ос­новном, используют главную оптическую ось объектива, поэтому рассмотрим расчет установочных величин применительно к этой конструкции.

Прежде всего необходимо знать следующие исходные вели­чины:

элементы внутреннего ориентирования аэрофотоснимка f, х_о, у_о;

элементы внешнего ориентирования аэрофотоснимка α, ω, , Н;

масштаб трансформированного изображения 1/М и фокусное расстояние объектива фототрансформатора F.

По ним рассчитывают следующие установочные величины.

1. Угол наклона экрана

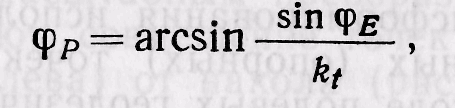

где α_о = arc cos (cos α cos ω). После введения этого угла перспек­тивный инверсор установит угол наклона аэронегатива

где _t = H/fM.

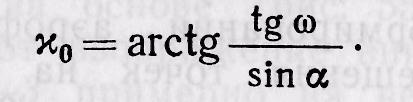

2. Разворот аэронегатива в своей плоскости _р = _о + , где _о —угол разворота главной вертикали в координатной системе аэронегатива, вычисляемый по формуле

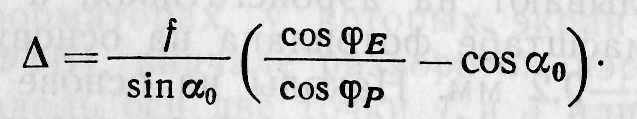

3. Децентрацию аэронегатива вдоль главной вертикали

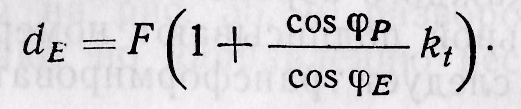

4. Высоту центра выходного зрачка над экраном

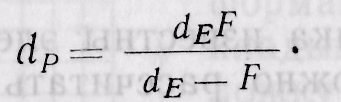

После введения d_E масштабный инверсор установит аэронега­тив над входным зрачком объектива на расстоянии

Для учета равномерной деформации фотоматериала подложку не используют, а значение d_E увеличивают на величину, соответ­ствующую толщине подложки, рассчитанной по формуле (93).

При фототрансформировании по установочным величинам обязательными условиями являются жесткость конструкции фо­тотрансформатора и тщательность ее юстировки, обеспечение отсчетными устройствами требуемой точности установки рассчитан­ных величин, точное центрирование аэронегатива по координат­ным меткам в кассете фототрансформатора.

Точность фототрансформирования по установочным величи­нам определяется, в первую очередь, точностью определения эле­ментов внешнего ориентирования аэроснимка. В настоящее время точность определения этих величин как во время аэросъемки, так и в результате построения сетей пространственной фототриангу­ляции аналитическим способом удовлетворяет точности создания топографических карт масштаба 1 : 50 000 и мельче. В этом слу­чае можно применять фототрансформирование по установочным величинам. При создании же топографических карт среднего и крупного масштабов основным способом фототрансформирования является фототрансформирование по трансформационным точ­кам.
