§ 27. Конструктивные особенности зарубежных фототрансформаторов

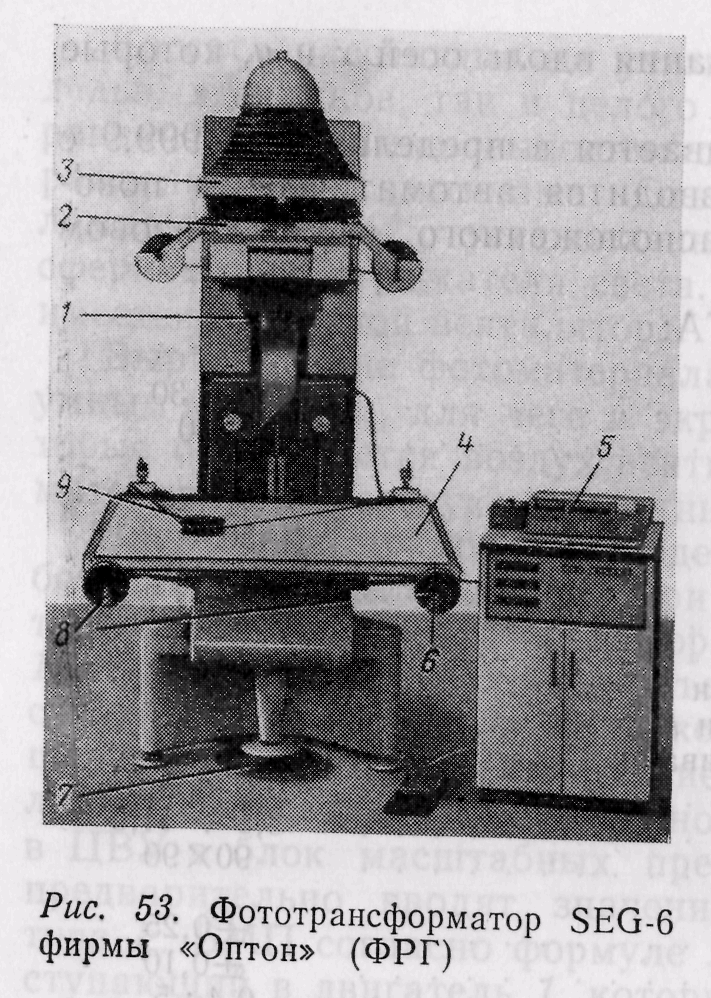

В нашей стране используются фототрансформаторы ряда зарубежных фирм, например, Rectimat-C Народного предприятия «Карл Цейс Йена» (ГДР) и SEG-5 и 6 (рис. 53) фирмы «Оптон» (ФРГ).
Конструктивной осью у всех фототрансформаторов является главная оптическая ось объектива 1. Трансформирование снимков можно выполнять как по трансформационным точкам, так и по установочным величинам. Фототрансформаторы снабжены высококачественными объективами, обеспечивающими получение трансформированного фотоизображения с высокой разрешающей способностью. Rectimat-C имеет два сменных объектива с ƒ=150 и 70 мм, что позволяет увеличивать изображение с коэффициентами 0,8 8х и З 18х, а на фототрансформаторах SEG-5 и 6 установлены объективы с f=180 мм и изображение можно увеличивать с коэффициентами 0,5 6,5х. Кассеты 2 фототрансформаторов рассчитаны на установку плановых аэрофотоснимков форматом до 23X23 см, а также неразрезанных аэрофильмов. Осветители 3 при небольших размерах обеспечивают равномерное освещение по всему полю изображения, что достигается установкой конденсора, составленного из линз Френеля.
Экран 4 имеет две оси наклона, вращение вокруг которых производится двумя ручными штурвалами 6 и 8. Изменение масштаба изображения на экране производится вращением ножного штурвала 7. Выравнивание фотоматериала на экране выполняется с помощью магнитных грузиков или вакуумного присоса. Фототрансформатор SEG-6 снабжен специальной рамкой, которая крепится на экране, для облегчения фототрансформирования способом оптического монтажа. Рамка имеет штыри, на которые по очереди одевают основу и фотобумагу, наклеенную на жесткий материал и покрытую «рубашкой».
Фототрансформаторы имеют устройства автоматического экспонирования фотоматериала.
Выполнение геометрических и оптических условий трансформирования на фототрансформаторе Rectimat-C осуществляется с помощью вычислительного устройства и моторных приводов, а на фототрансформаторах SEG-5 и 6 — с помощью инверсоров, но децентрация негатива вводится автоматически с помощью вычислительного устройства, имеются также моторные приводы.
Дальнейшая автоматизация работы на фототрансформаторе заключается в подключении к нему вычислительного устройства с координатно-измерительной системой. На фототрансформаторе SEG-6 на экране крепится координатно-измерительная система, визир 9 которой совмещают с точками изображения на экране и точками на основе. Измеренные таким способом координаты точек вводятся в вычислительное устройство 5, которое по расхождениям координат одноименных точек рассчитывает установочные величины на шкалы фототрансформатора и управляет работой его узлов.
§ 28. Определение способа фототрансформирования аэроснимков
При преобразовании изображения, полученного на аэроснимке в центральной проекции, в ортогональную, в которой должен быть получен фотоплан, основной трудностью является учет влияния рельефа местности. В связи с этим необходимо рассчитывать допустимый перепад высот точек на местности в пределах данного аэроснимка, при котором остаточная величина смещения точек из-за рельефа на трансформированном изображении не будет превышать допустимой величины δrдоп.
Исходя из формулы смещения точек на аэроснимке из-за рельефа местности δr = rh/H, где r — радиус-вектор точки аэроснимка, поставим условие tδr δrдоп или же
Отсюда допустимый перепад высот (высота зоны) определяется по формуле
Величину зоны округляют в сторону уменьшения до ближайшего значения, кратного высоте сечения, установленной для создаваемой карты.
Количество зон вычисляют исходя из максимальной и минимальной отметок в пределах снимка
Число п вычисляют до десятых долей и округляют до целого в сторону увеличения.
В зависимости от значения п выбирают способ фототрансформирования и монтирования фотоплана. При п=1 фототрансформирование выполняют на одну горизонтальную плоскость, так как участок местности для данного масштаба карты можно считать равнинным. Из трансформированных снимков монтируют фотоплан.
При 2 n 5 и небольшой расчлененности рельефа каждый аэроснимок трансформируют на несколько горизонтальных плоскостей, число которых равно числу зон. Из полученных отпечатков монтируют трансформированные снимки, а из них — фотоплан.
Если площадь трапеции покрывается одним аэроснимком или коэффициент трансформирования t 3 и расчлененность рельефа небольшая, то монтирование фотоплана осуществляют одновременно с трансформированием по зонам, используя способ оптического монтажа.
При большой расчлененности рельефа нужно применить ортофототрансформирование с последующим монтированием ортофотоплана.
При n 6 применяют фототрансформирование по зонам и монтирование фотоплана с использованием оптического монтажа или ортофототрансформирование.
