§ 25. Фототрансформатор фтм

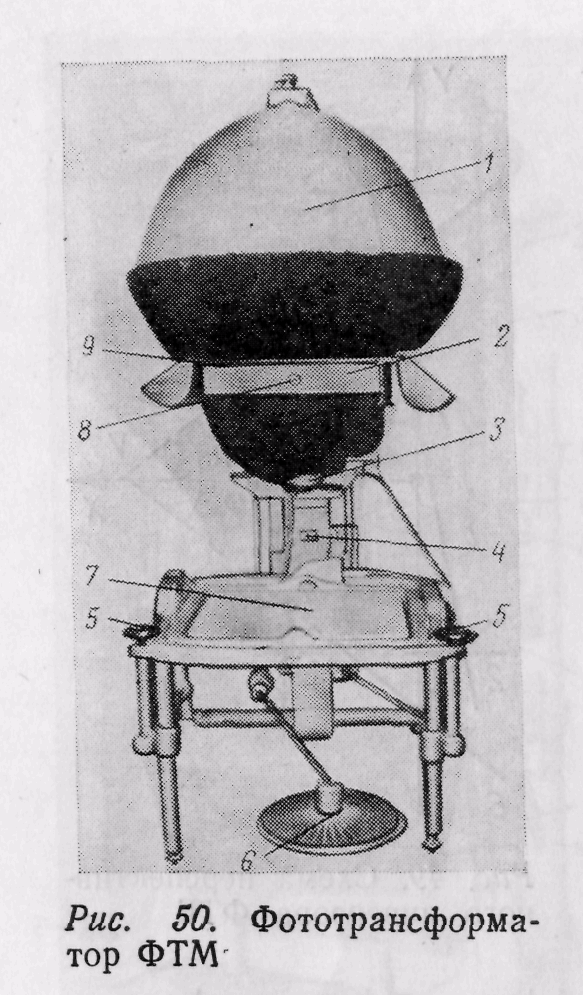

Фототрансформатор малый ФТМ (рис. 50) предназначен для трансформирования палановых аэроснимков. Фототрансформатор выполняет трансформирование аэроснимков по принципу 2 рода, т. е. с преобразованием связки проектирующих лучей. Конструктивной осью является перпендикуляр, проведенный из задней узловой точки объектива к рабочей поверхности прижимного стекла кассеты. В связи с относительно небольшой массой, а также возможностью быстро разобрать и упаковать в два ящика фототрансформатор является транспортабельным.
Основной несущей частью прибора является вертикальная стойка 4, по которой спереди перемещаются кассета 2 и объективная каретка 3 с осветительным устройством 1, а сзади — противовесы. Спереди к нижней части стойки прикреплена карданная система, в которой подвешен экран 7. Фототрансформатор имеет масштабный и перспективный инверсоры.
Масштабный инверсор ленточного типа смонтирован на левой боковой стороне стойки. При вращении ножного штурвала 6 масштабный инверсор устанавливает объектив и кассету относительно экрана согласно уравнению оптики и тем самым обеспечивает резкость трансформированного изображения.
Два перспективных инверсора тангенциального типа обеспечивают наклоны объектива согласно двум наклонам экрана и тем самым сохраняют резкость трансформированного изображения на наклонном экране.
Рабочими движениями являются:
масштабное движение (установка коэффициента трансформирования) с помощью ножного штурвала 6;
наклон экрана вокруг двух осей с помощью двух ручных штурвалов 5;
децентрации негатива вдоль оси у с помощью винта 8 на передней стенке кассеты и вдоль оси х путем смещения руками рамки кассеты 9.

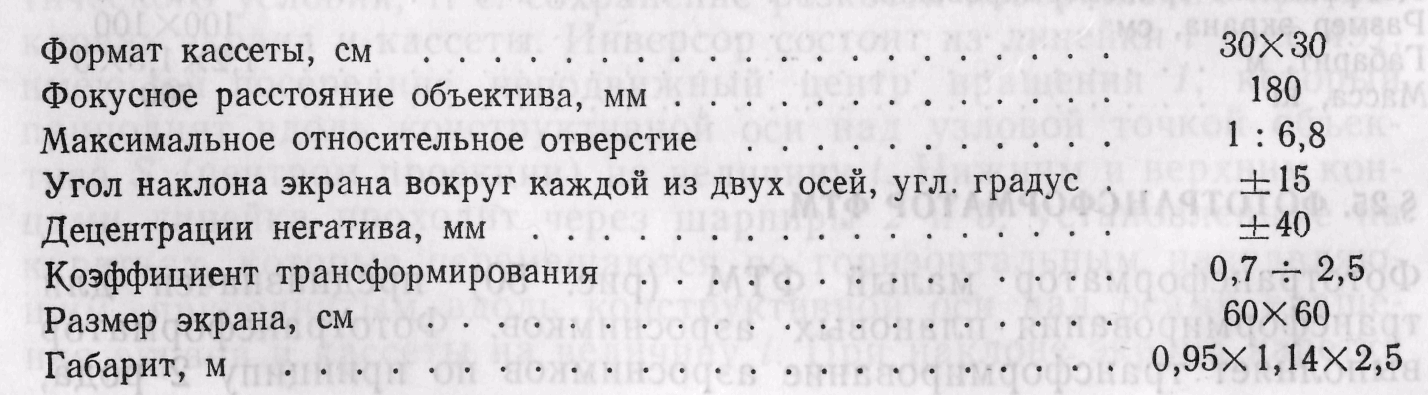

Технические характеристики ФТМ:
§ 26. Фототрансформатор фта
Фототрансформатор автоматизированный ФТА (рис. 51), созданный в нашей стране, предназначен для трансформирования плановых, перспективных и длиннофокусных фотоснимков с преобразованием связки проектирующих лучей (трансформирование 2 рода). Конструктивной осью является главная оптическая ось объектива, которая установлена вертикально. Соблюдение геометрических и оптических условий трансформирования выполняется с помощью цифрового вычислительного устройства (ЦВУ). Фототрансформатор снабжен щелевой установкой, которая позволяет выполнять аффинное трансформирование, предусмотрена возможность трансформирования снимков по частям.
Трансформирование можно выполнять по трансформационным точкам или установочным величинам. В последнем случае их значения вводят в ЦВУ. При необходимости автомат продольной децентрации можно отключить и вводить ее вручную. При автоматическом режиме работы перемещения кареток выполняются реверсивными электродвигателями, имеющими плавную регулировку скорости. Для точной установки коэффициента трансформирования и угла наклона экрана служат рукоятки, расположенные на пульте управления.
Кассета рассчитана на установку в снимкодержатель как отдельных снимков, так и целого аэрофильма длиной до 60 м. Выравнивание снимка выполняется двумя стеклянными плоскопараллельными пластинами. Освещение снимка производится 16 лампами ДРЛ-125, установленными по периметру нижней части сферического отражателя света. Для исключения нагрева снимка имеется вытяжной вентилятор.
Выравнивание фотоматериала на экране осуществляется вакуумным присосом, для чего в экране сделаны отверстия, через которые отсасывается воздух вентилятором. Для закрепления фотоматериалов используют магнитные грузики.
Блок-схема прибора приведена на рис. 52. Принцип его работы состоит в следующем. При повороте на пульте рукоятки установки коэффициента трансформирования мотор 9 вращает винт 10 и перемещает вверх-вниз объективную каретку 11. С винтом 10 связан преобразователь «угол-код» 12, который преобразует вращение винта 10 в электрические сигналы, пропорциональные величине смещения х' объективной каретки. Сигналы поступают в ЦВУ в блок масштабных преобразований (БМП), в который предварительно вводят значение фокусного расстояния объектива F. БМП согласно формуле x = F2/x' вырабатывает сигнал, поступающий в двигатель 1, который вращает винт 2 и перемещает кассету 3 со снимкодержателем 8 на величину х.
При вращении на пульте рукоятки наклона экрана мотор 15 вращает винт 14, что вызывает наклон экрана Е на угол φE. Одновременно связанный с винтом 14 преобразователь «угол-код» 13 вырабатывает пропорциональный tgφE сигнал, поступающий в ЦВУ в блок перспективных преобразований (БПП). В этот блок поступает также сигнал, пропорциональный величине х', с преобразователя 12, туда же заранее вводят значение фокусного расстояния объектива F. БПП согласно формуле
вырабатывает сигнал, поступающий в кассету 3 на мотор 4, который вращает винт 5 и тем самым наклоняет снимкодержатель 8 на угол φр.
Сигналы с преобразователя 13 и из БПП поступают в блок децентраций (БД), куда заранее вводят значения фокусных расстояний снимка f и объектива F. БД согласно формуле
вырабатывает сигнал, поступающий в кассету 3 на мотор 6, который вращает винт 7 и тем самым смещает снимкодержатель 8 на величину продольной децентрации Δ.
При трансформировании перспективных и длиннофокусных снимков включаются в работу механизмы, управляющие движением щели и подвижной части экрана. Для этого определяют коэффициенты аффинного преобразования вдоль осей х и у, которые вводят в ЦВУ.
Величина экспозиции устанавливается в пределах 0,2 999,9 с через 0,1 с. Экспонирование производится автоматическим поворотом красного светофильтра, расположенного в межлинзовом пространстве объектива.

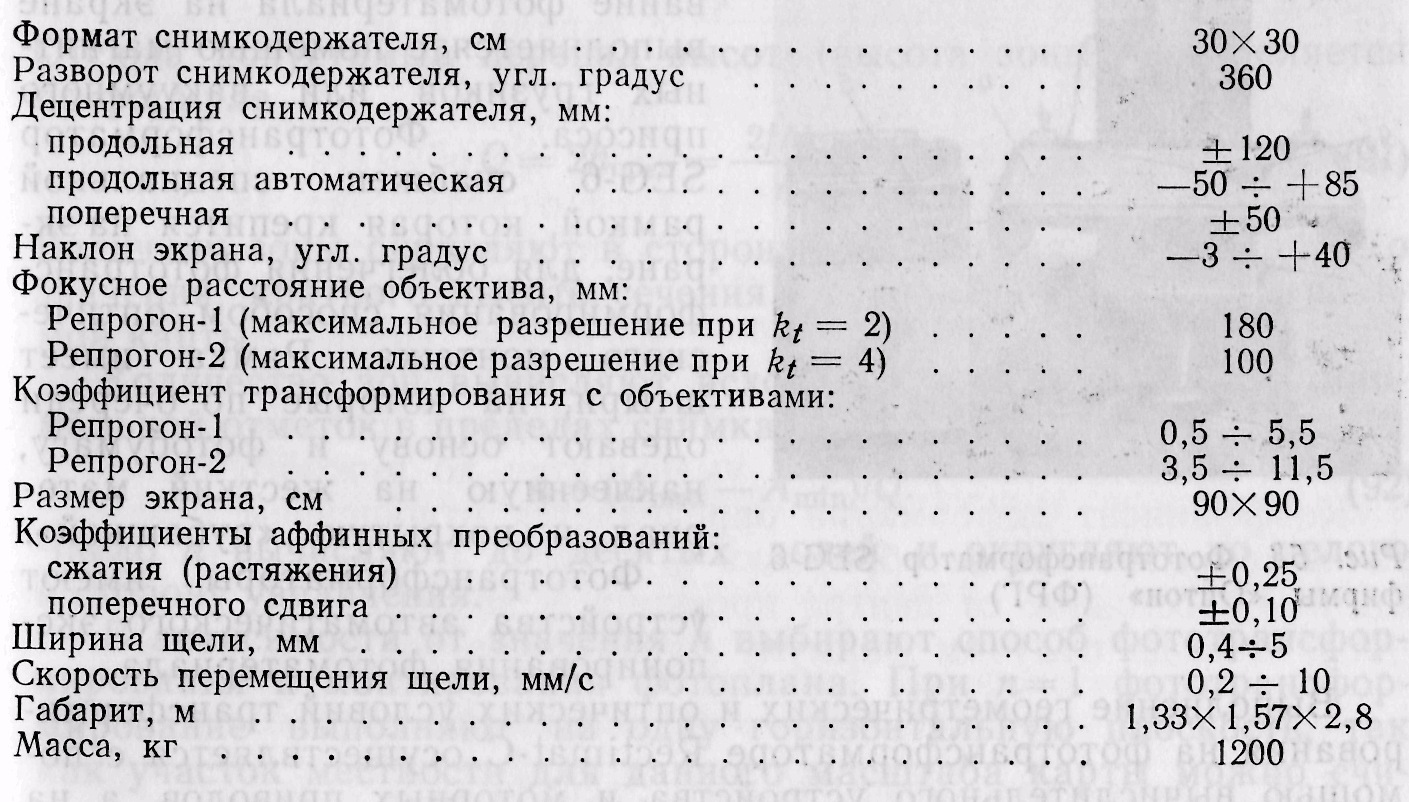

Технические характеристики ФТА:
