28. Обработка поверхности зерна сухим способом.Харак-ка машин и оценка эффективности их работы

Для сухой обработки поверхности зерна используют обоечные и щеточные машины,для обеззараживания и частичной обработки поверхности-энтолейторы.

Обоечные машины применяют в мукомольном, крупяном и комбикормовых производствах для сухой очистки поверхности зерновок пшеницы и ржи от пыли, частичном отделении плодовых оболочек зародыша, а также для шелушения овса и ячменя. Для очистки поверхности и бороздки зерна от пыли и снятия надорванных оболочек, образующихся после пропуска через обоечную машину, применяют щеточные машины.

Для обработки покрова зерновки служат обоечные и щеточные машины.

На мельницах применяют обоечные машины двух типов:с абразивным и стальным цилиндрами. Первые используют только при простом помоле пшеницы и ржи в обойную муку, при кото­ром измельчается все зерно, за исключением 1...2% плодовых оболочек, направляемых в отруби. При сортовых помолах при­меняют обоечные машины с сетчатой обечайкой, чтобы снизить травмирование зерна и обеспечить целостность оболочек, необхо­димую для получения крупных отрубей.

В схеме подготовки зерна к простому помолу в обойную муку, а также при сортовых помолах ржи обработку зерна в обоечных ма­шинах проводят перед увлажнением зерна, а при подготовке пше­ницы к сортовому помолу — обычно после ГТО.

Одновременно с очисткой поверхности зерна в обоечных ма­шинах удаляются комочки грязи, если они есть в зерновой массе. Как правило, удаляются волоски бороздки зерна, а также частич­но и зародыш.

Щеточные машины применяют для окончательной обработки поверхности зерна, их устанавливают в конце схемы подготовки зерна к помолу.Они более мягко воздействуют на зерновку,очищая ее поверхность и бороздку при вращении барабана щеточным ворсом и удаляя при этом надорванные оболочки,частично полируют поверхность.

При эксплуатации обоечных и щеточных машин необходимо обеспечить их надежную аспирацию. В схеме подготовки зерна к помолу перед этими машинами обязательно устанавливают маг­нитные сепараторы, чтобы удалить металломагнитные примеси, так как они могут явиться причиной образования искры внутри машины, что может вызвать загорание или даже взрыв.

Эффективность очистки поверхности зерна от загрязнений в значительной степени зависит от кинематических параметров обоечных и щеточных машин: скорости вращения бичевого бара­бана, расстояния от кромки бичей до рабочей поверхности, на­грузки на машину .

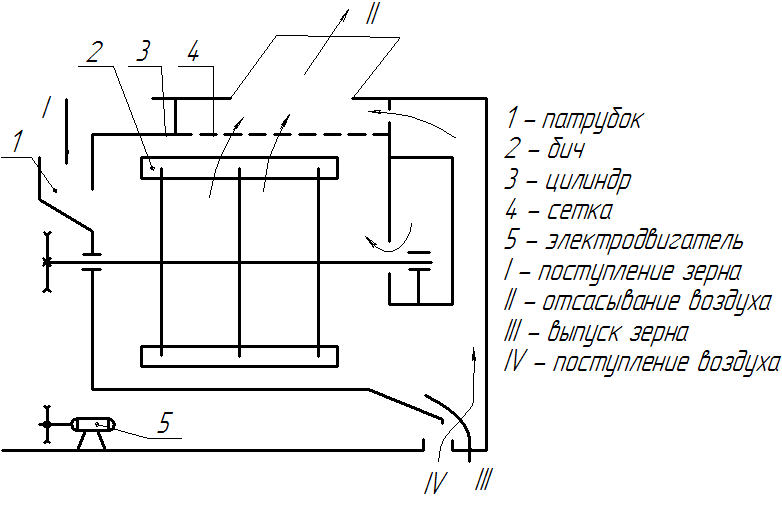

Р исунок.Схема обоечной машины с внутрицеховым механическим транспортерам

1 – патрубок

2 – бич 3 – цилиндр 4 – сетка 5 – электродвигатель

I – поступление зерна II – отсасывание воздуха

III – выпуск зерна IV – поступление воздуха

В обоечную машину зерно поступает через патрубок 1. Вращающиеся бичи 2 подхватывают его и отбрасывают на внутреннюю поверхность цилиндра 3.

Внутренняя часть машины аспирируется через сетку 4, скорость зерна и бичей не совпадают, поэтому зерновки подвергаются удару бичей и затем удаляются об абразивную (либо гладкую) цилиндрическую поверхность.

Зерно как упруго вязкое тело, отражаясь от цилиндрической поверхности вновь соприкасается с бичами и после многократных ударов поверхность зерна очищается. При выходе из машины обработанное зерно подвергается сепарированию восходящим воздушным потоком, движущимся в канале.

Обоечные и щеточные машины устанавливают на мукомольные заводы последовательно и через них пропускают зерно предварительно очищенное от посторонних примесей. О технологической эффективности обоечных машин можно судить по снижению зольности зерна(обработку можно считать эффективной,если снижение зольности не менее 0,03%), одновременно проверяя, на сколько увеличится количество разрушенных зерен(не должно быть более 1%). Окружная скорость бичей составляет 12-24 м/с,зависит от свойств зерна обрабатываемой культуры. Изменяя окружную скорость, регулируют интенсивность воздействия рабочих органов.Технологическая эффективность щеточных машин характериз-ся снижением зольности на 0,01-0,03%,степенью отделения надорванных оболочек зерна,количеством отходов(0,2-0,3% от массы пропущенного через машину зерна с зольностью 5,0-6,5%).

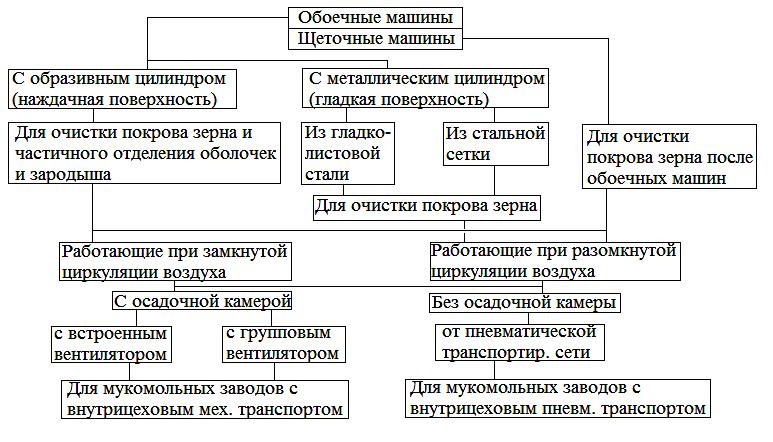

Обоечные машины можно классифицировать по принципу действия и конструктивному устройству(расположение основного рабочего органа).

Основные марки обоечных машин:Р3-БГО,РЗ-БМО.

Наиболее распространенные марки щеточных машин А1-БЩМ-12, МЩ.7,БЩО-1,5,ЩМА.

Щ ёточная машина ЩМА с вертикальной осью вращения предназначена для вымола сходовых продуктов дранных и размольных систем.Принцип действия машины заключается в интенсивном протирании продукта через поверхность цилиндрического сита. Через отверстия сита проходит мелкая фракция, состоящая в основном из отделившихся частиц эндосперма.

Машина выполнена в виде вертикального корпуса, в котором вращается обечайка из верхних и нижних розеток 3,4 соединённых при помощи держащих планок 15. На внутренней поверхности планок закреплено сито 10, образующее цилиндрическую ситовую поверхность, внутри обечайки на вертикальном валу вращается барабан с расположенными по окружности десятью щётками 8. Концы волос щёток находятся вблизи ситовой поверхности обечайки. По мере износа, щётки поджимают к обечайке при помощи гайки 7 и распорок 6.

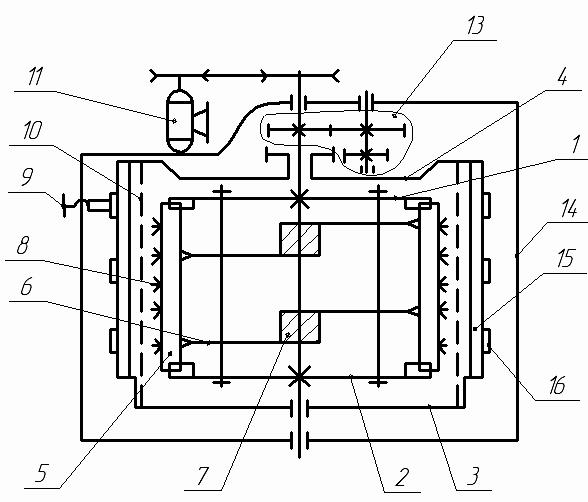

Рисунок 5.4 Схема щеточной машины ЩМА

1-верхний диск, 2-нижний диск, 3-нижняя розетка 4-верхняя розетка, 5-планка щёток, 6-распорка, 7 –регулировочная гайка, 8-щётки, 9-механизм встряхивания

10-сито, 11-электродвигатель, 12-натяжной механизм,

13-редуктор, 14-корпус, 15-планка,16-пластина

Привод барабана осуществляется от электродвигателя 11 через клиноременную передачу.

О бечайка получает вращение от вала барабана через редуктор 13 состоящий из двух пар цилиндрических шестерёнок. Для очистки сита обечайка периодически встряхивается механизмом встряхивания 9. Встряхивание планок и закреплённых на них сит происходит благодаря контакту пластин 16 со встряхивателями во время вращения обечайки, сила встряхивания регулируется винтом, сжимающим пружину.

Продукт поступает через окно в верхнем диске щёточной машины и попадает на вращающиеся части барабана: верхний диск 1, планки щёток 5 и щётки 8.

Под влиянием центробежной силы продукт разбрасывается по цилиндрической поверхности сита и протирается щётками. Отделившиеся мучнистые частицы просеиваются через сито и внизу удаляются. Отстоявшиеся непросеянные частицы выпадают в окна в нижнем диске корпуса машины.

А1-БЩМ-12 предназначена для очистки поверхности и бороздок зерна от пыли,отделения надорванных оболочек и выделения легких и металломагнитных примесей.Основной рабочий орган- горизонтальный щеточный барабан.

Энтолейторы-машины ударно-истирающего принципа действия,применяются для обеззараживания(стерилизации) зерна и муки,для дополнительного измельчения зернопродуктов после вальцовых станков.РЗ-БЭЗ предназначен для стерилизации зерна. Основные узлы энтолейтора:ротор,корпус и привод,приемное и выпускное устройство.Зерно в нем подвергается ударному воздействию вращающегося ротора,при этом уничтожаются живые вредители хлебных запасов,разрушаются изъеденные и поврежденные зерна,а личинки погибают.Эффективность уничтожения живых долгоносиков в РЗ-БЭЗ 95,4%, обеззараживания зерна 68,9%.Увеличение содержания битых полноценных зерен не превышает 1%. Энтолейтор РЗ-БЭМ предназначен для уничтожения вредителей муки.
