Основание приемника (рис. 42) служит для направле­ния движения ленты с патронами и направления патрона при досылании его в патронник. Оно имеет: направляющие и ограничительные выступы, обеспечивающие правильную

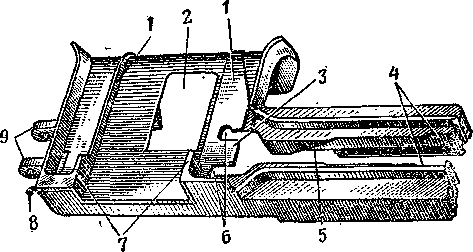

Рис. 42. Основание приемника:

1 — направляющие выступы; 2 — поперечное окно; 3 —выступ для упора закраины гильзы; 4 — вырезы для закраины гильзы; 5 — наклонный выступ для направления патрона; 6 — фигурные вырезы; 7 — ограничительные выступы; 8 — фиксатор; 9 — про~ ушииы

подачу очередного патрона для захвата его зацепами из­влекателя; поперечное окно для пальца подачи подава­теля; фигурные вырезы для прохода зацепов извлекателя; выступ для упора закраины гильзы при захвате патрона зацепами извлекателя; приемное окно с вырезами для прохода закраины гильзы и наклонными выступами для направления патрона при досылании его в патронник.

Впереди основание приемника имеет проушину для размещения пружины крышки ствольной коробки и фик­сатор с пружиной для удержания основания приемника в закрытом и открытом положениях.

Крышка ствольной коробки (рис. 43) служит для за­крывания приемника и ствольной коробки. Она имеет: направляющие выступы, обеспечивающие совместно с на­правляющими выступами основания приемника правиль­ную подачу очередного патрона для захвата его зацепами извлекателя; верхние пальцы с пружиной для удержания ленты с патронами в приемнике; рычаг подачи с пружи-

392 7,62-мм пулемет Калашникова (ПК, ПКС, ПКБ и ПКТ)

Глава III. Назначение, устройство частей и механизмов

393

ной и гребень подачи для опускания патрона в приемное окно основания приемника; два щитка с пружинами для закрывания приемника; защелку с пружиной.

Рис. 43. Крышка ствольной коробки:

1 и 8 — щитки; 2 — направляющие выступы; 3—пружина рыча­га подачи; 4 — рычаг подачн; 5—гребень подачи; 6 — защелка крышки; 7 — пружниа защелки; 9 — пружина верхних пальцев; 10 — верхние пальцы

Сверху на крышке ствольной коробки имеются прицел ¹ и предохранитель целика, а также нанесен номер пуле­мета.

У пулемета ПКТ прицел отсутствует.

Подаватель (рис. 44) служит для подачи ленты с пат­ронами в приемник пулемета. Подаватель со щитком и пружиной щитка осью крепится справа в проушине ствольной коробки. Подаватель имеет ролик и выступ для взаимодействия с наклонными гранями затворной рамы. Сверху к подавателю присоединен палец подачи с пру­жиной.

26. Прицельное приспособление служит для наводки пулемета при стрельбе по целям на различные расстоя­ния. Оно состоит из прицела и мушки.

Прицел (рис. 45) состоит из колодки прицела, прицель­ной планки, пластинчатой пружины, целика и хомутика.

Колодка прицела имеет два сектора для придания при­цельной планке определенной высоты и проушину для крепления прицельной планки.

Прицельная планка имеет гнездо для целика и вырезы для удержания хомутика в установленном положении. На верхней стороне прицельной планки нанесена шкала с де-

Рис. 44. Подаватель:

1 — палец подачи; 2 — пружина пальца подачи; 3 — подава» тель; 4 — выступ подавателя; 5—ролик подавателя; 6 — ось подавателя и щитка; 7 —пружина щитка; 8 — щиток

Рис. 45. Прицел:

1 — предохранитель целика; 2 — целик; 3 — махо­вичок винта целика; 4— прицельная плаика; S —• хомутик; 6 — проушина; 7 — сектор колодки; 8 — колодка прицела; 9 — защелка хомутика; 10 — пластинчатая пружина
