17.2. Расчет эффективности звукоизолирующего капота
Акустическую эффективность капота (в децибелах) определим следующим образом:
, (17.8)
и – интенсивность звука в расчетной точке (РТ) соответственно без капота и с капотом.
Интенсивность в РТ без капота (см. рис. 17.3):
, (17.9)
где – расстояние от РТ до передней панели капота (6); – расстояние от источника шума (ИШ) до этой панели; Ф – коэффициент направленности.

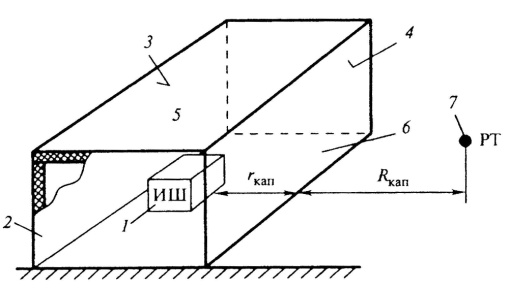

Рис. 17.3. Схема расчета эффективности звукоизолирующего капота:
1 – источник шума; 2 – 6 – панели капота; 7 – расчетная точка
Примем, что Ф = 1; Ω = 2π.
Интенсивность звука, падающего на стенки капота, определяется выражением
, (17.10)
– коэффициент, который учитывает неравномерность звукового поля под капотом,
χ – влияние ближнего звукового поля источника; – акустическая постоянная капота.
Звук проходит в РТ в зависимости от звукоизоляции ограждающих конструкций (панелей) капота и расположения этих панелей по отношению к РТ (действительно, при одинаковой звукоизоляции доля шума от панелей, например передних и боковых, неодинакова). Этот характер излучения звука учитывается коэффициентом дифракции панели: βкап = 1/π для боковых панелей (панели 2-4), βкап = 1 для передней панели (6), расположенной напротив расчетной точки, βкап = 1/(2π) для задней панели (5).
Для панелей с равномерной звукоизоляцией без отверстий и щелей акустическая мощность, излучаемая i – й панелью, записывается в виде
, (17.11)
где τi и βкап i – соответственно коэффициенты звукопроводности и дифракции i-й панели с площадью Sкап i.
Суммарное излучение через все панели капота
, (17.12)
где n – число панелей капота.
Полагая, что РТ находится на расстоянии Rкап ≥ 2lкап, где lкап – максимальный размер панели капота, можно считать панели источниками сферических звуковых волн.
Интенсивность звука в РТ имеет вид
. (17.13)
Подставив выражение (17.10) – (17.12) в (17.13), получим
. (17.14)
Обозначая выражение в скобках в формуле (17.14) через А и подставляя (17.9) и (17.14) в (17.8), после сокращений получим
. (17.15)
Примем ориентировочно, что Rкап >> rкап, т.е. Rкап + rкап = Rкап. Выполняя преобразования, получаем формулу для определения эффективности звукоизолирующего капота:
, (17.16)
где Sкап – общая площадь капота; ЗИкап i – звукоизоляция i – й панели капота; ∆кап i = 10 lg βкап i; S0 = 1 м2; В0 = 1 м2.
Контрольные вопросы
Дать схему проникновения звука в помещение, например кабину ЗТМ, от наружного источника.
Образование структурного шума и схема его расчета.
Написать формулы суммарного уровня звука в кабине с учетом воздушного и структурного звуков.
Дать схему для расчета звукоизолирующего капота.
Последовательность расчета эффективности звукопоглощающего капота?
